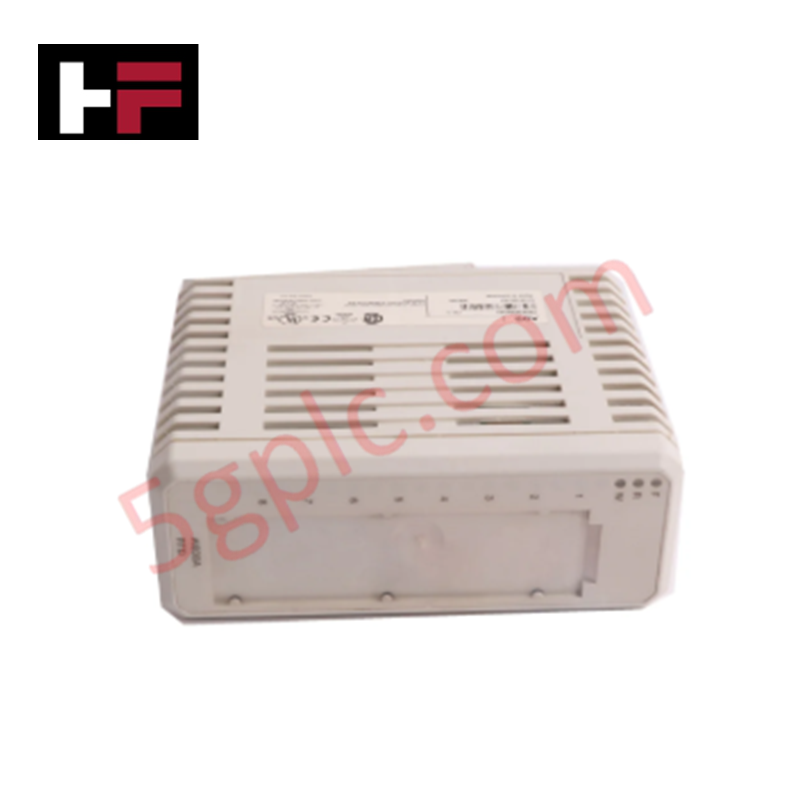

Módulo de Entrada Analógica ABB AI623

Configurado para la adquisición de parámetros multicanal de alta densidad en redes de automatización industrial, el ABB AI623 (AI623 Módulo de Entrada Analógica) proporciona ejecución física/eléctrica directa. El hardware realiza muestreos en tiempo real a través de 16 canales analógicos independientes, convirtiendo potenciales de bucle de corriente o fuente de voltaje directamente en variables de ingeniería a nivel de sistema. Funcionando con una entrada de bus de 24 VDC, el dispositivo procesa las señales entrantes dentro de un estricto marco de escaneo de submilisegundos, escribiendo los valores digitalizados directamente en la matriz de registros del sistema.

Especificaciones de Hardware

Escalado de Densidad de E/S y Rendimiento del Backplane

La arquitectura AI623 utiliza un mapeo optimizado de matriz de entradas para facilitar la expansión de la densidad de E/S sin inducir retrasos en el procesamiento dentro del rack de automatización. Los 16 canales de sensores concurrentes se escanean secuencialmente mediante un multiplexor de hardware que enruta los resultados digitalizados directamente a los bloques de registros locales. Esta configuración aísla los flujos individuales de canales, manteniendo la sincronización de datos a través de arquitecturas de bus deterministas incluso al procesar fluctuaciones de señal de alta frecuencia desde el campo.

Preguntas Frecuentes

P: ¿Cómo maneja el módulo AI623 corrientes de sensor fuera de rango hasta +20 mA o hasta -20 mA?

R: El circuito de entrada cuenta con umbrales de escalado cableados que convierten continuamente bucles de corriente bipolares en valores digitalizados. Los parámetros de señal fuera de los límites configurados activan banderas de fallo de canal en el registro de estado sin interrumpir la conexión principal del backplane.

P: ¿Se permite el intercambio en caliente para este hardware analógico de 16 canales mientras el sistema está bajo carga?

R: No, el intercambio en caliente no está soportado a menos que lo especifique una unidad terminal activa compatible del backplane. Retirar la tarjeta mientras está energizada puede interrumpir la impedancia de línea del backplane, causando errores transitorios en módulos adyacentes y poniendo en riesgo el multiplexor a bordo con estrés de voltaje.

P: ¿Qué método de puesta a tierra se requiere para preservar la especificación de bajo ruido de menos de 0.2 uV RMS?

R: El módulo depende del contacto mecánico directo con un riel DIN o marco de panel conectado a tierra. Los cables de blindaje de los instrumentos de campo deben terminar en una barra de tierra aislada vinculada directamente a la red de tierra principal de la estación para eliminar el ruido de bucle de tierra en modo común.

Guías para la Instalación en Campo

El módulo AI623 debe montarse verticalmente en un riel DIN simétrico estándar o atornillarse directamente a una superficie rígida de panel dentro de un recinto ambiental. Todo el cableado analógico de bajo nivel debe usar cables trenzados blindados, manteniendo los bucles de corriente separados de las señales de voltaje dentro del conducto. Para mitigar interferencias electromagnéticas, evite enrutar señales analógicas paralelas a líneas de CA de alto voltaje o variadores de frecuencia de motor. Asegure un espacio mínimo de 50 mm por encima y por debajo de la carcasa del módulo para permitir un flujo de aire convectivo adecuado y prevenir estrés térmico.
