Detalles del producto

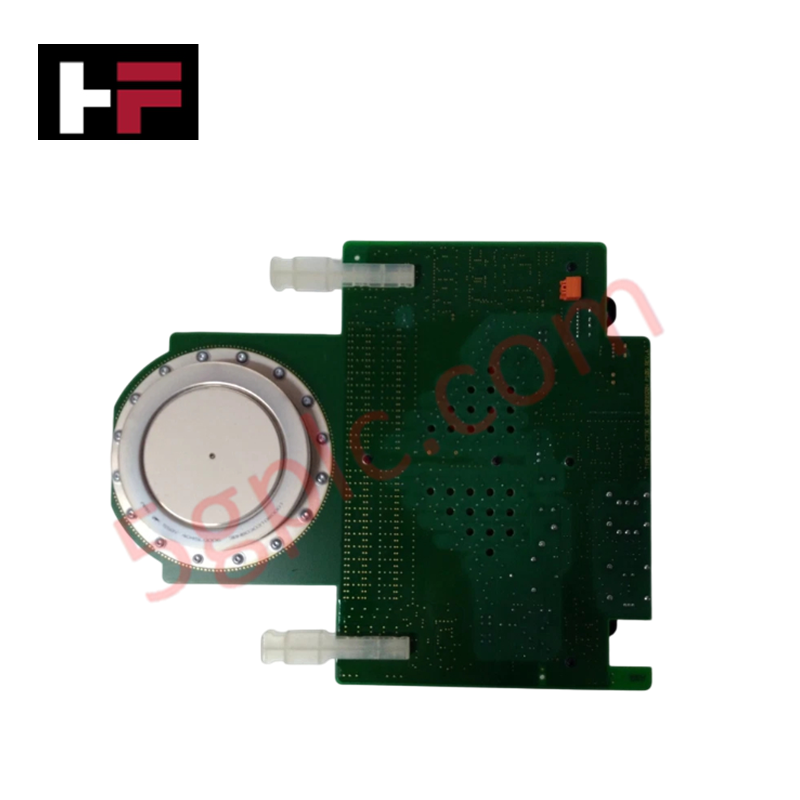

El ABB 5SXE05-0158, también catalogado como el módulo 3BHE022333R0101 ICGT, funciona como un componente de hardware dedicado para la conmutación de circuitos de estado sólido de alta potencia en sistemas de conversión industriales de media y alta tensión. El conjunto conecta un wafer de tiristor 5SHX0660F0002 con una red lógica integrada de control de puerta para ejecutar rutas de conmutación eléctrica rápidas y con bajas pérdidas bajo cargas estructurales pesadas.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 5SXE05-0158 |
| Marca | ABB |
| IDs de Subconjunto | 3BHE022333R0101 / 5SHX0660F0002 |
| Origen | Unión Europea (Suministro estándar ABB) |
| Voltaje nominal | Hasta 6.6 kV |
| Corriente nominal | 400 - 600 A |
| Frecuencia de conmutación | 2 - 5 kHz |
| Temperatura de operación | -40 a +85 °C |
| Peso neto | 3.0 kg |
| Consumo de energía | Dependiente de la frecuencia de conmutación operativa |
| Dimensiones | Huella estándar para press-pack de alta potencia |
Sincronización de Redes Determinísticas Profinet / EtherNet/IP
La activación física de la arquitectura integrada de conmutación por puerta requiere una distribución de pulsos en sub-microsegundos alineada directamente con la velocidad de comunicación del bus backplane. La alta densidad de E/S dentro del bloque de ejecución exige bucles de sincronización rígidos. Para mantener una conmutación continua hasta 6.6 kV sin deriva de fase, la compatibilidad del firmware flash debe ser validada a lo largo de toda la pila de control, protegiendo el sistema contra anomalías de latencia en los comandos sobre protocolos determinísticos de ethernet industrial.
Preguntas Frecuentes
P: ¿Los números de parte 5SXE05-0158, 3BHE022333R0101 y 5SHX0660F0002 representan módulos distintos?
R: No. Estos números designan elementos componentes dentro de la misma familia física de módulos ICGT, combinando el ID del sistema de catálogo, el número de parte regional del subconjunto y el identificador específico del wafer de tiristor interno.
P: ¿Se permite el intercambio en caliente de esta unidad durante la operación activa del accionamiento?
R: No. Este hardware no soporta intercambio en caliente. El bus completo del sistema y todos los circuitos auxiliares de control de puerta deben estar completamente desenergizados y verificados como descargados antes de cualquier mantenimiento estructural o reemplazo físico.
P: ¿Cuál es la limitación mecánica para el ciclo de vida interno de conmutación?
R: El diseño de este elemento integrado de estado sólido permite millones de acciones continuas de conmutación, siempre que se mantengan dentro de los límites las temperaturas nominales de unión y los umbrales de fuerza de montaje.
Guías para la Instalación en Campo
- Fuerza de sujeción Press-Pack: Instale el módulo dentro de un marco calibrado para semiconductores press-pack. Aplique la fuerza de montaje estipulada por fábrica de manera uniforme sobre las caras superficiales para minimizar la resistencia de contacto y evitar la destrucción localizada del wafer.
- Separación de conductores de control de puerta: Enrute todas las líneas auxiliares de alimentación de puerta y señales de comando por caminos aislados de baja interferencia. Asegure una separación física significativa de los enlaces principales de fase AC o DC de alta tensión para evitar EMI inducida.
- Superficie de interfaz térmica: Limpie todas las interfaces del disipador de cobre para asegurar un plano de contacto nivelado y sin oxidación. Use un compuesto térmico aprobado y microdelgado para garantizar perfiles térmicos equilibrados a lo largo de toda la base física.
