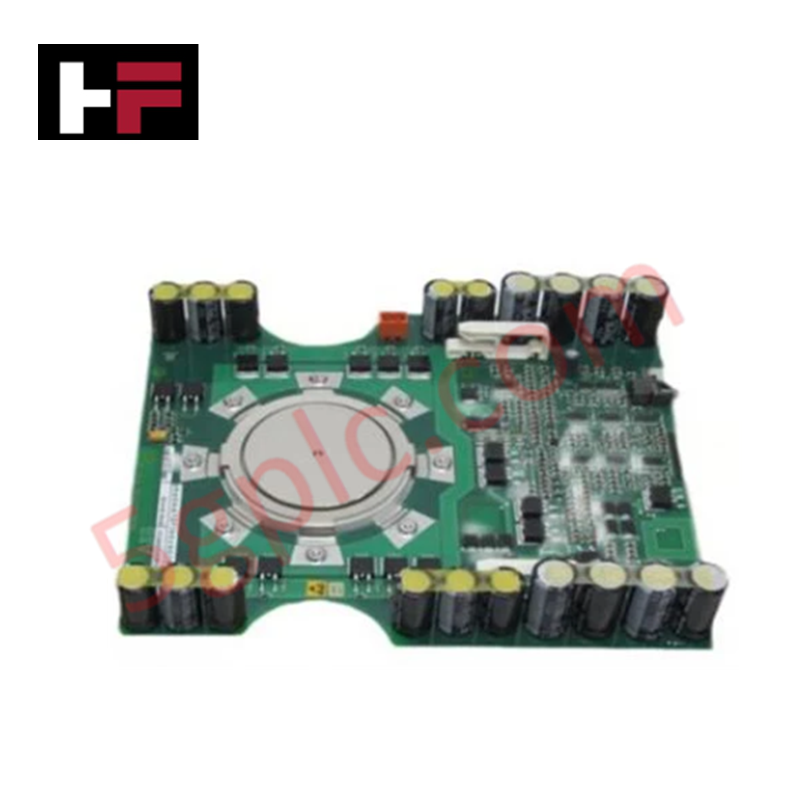

Módulo IGCT ABB 5SXE05-0152 3BHB003230R0101 3BHL000391P0101 5SHX1445H0001

El ABB 5SHX1445H0001, también catalogado como el módulo IGCT 3BHL000391P0101, funciona como un componente de hardware dedicado para la conmutación de circuitos de estado sólido dentro de las plataformas de control de excitadores de potencia ACS 6000. El módulo integra un tiristor de apagado por puerta de 4.5 kV y un subensamblaje de controlador de puerta incorporado (5SXE05-0152 / 3BHB003230R0101) para ejecutar secuencias de conmutación eléctrica de alta velocidad directamente en topologías de inversores de alto voltaje.

Especificaciones de Hardware

Optimización de Redes Determinísticas Profinet / EtherNet/IP

El control de temporización del controlador de puerta integrado requiere una sincronización estricta con la velocidad de comunicación del bus backplane del sistema de accionamiento principal. Lograr la máxima capacidad de carga con un conteo mínimo de piezas depende de una escala precisa de densidad de E/S y latencias internas en la ejecución de comandos. La compatibilidad de firmware flash entre el controlador anfitrión de generación de pulsos y el conjunto del controlador de puerta asegura que los comandos de disparo coincidan con los límites físicos de conmutación del sustrato semiconductor de 4.5 kV, previniendo fallos de conducción fuera de fase.

Preguntas Frecuentes

P: ¿Se puede cambiar este módulo en caliente mientras el sistema de accionamiento ACS 6000 está en operación?

R: No. Está completamente prohibido el cambio en caliente de este componente. Es obligatorio el aislamiento completo del bus principal de 4.5 kV y de todas las fuentes auxiliares de alimentación antes de manipularlo para evitar la destrucción de la capa semiconductor o eventos de arco eléctrico.

P: ¿Cuál es la importancia del diseño recubierto en la carcasa de 68 mm?

R: El recubrimiento especializado proporciona aislamiento superficial y protección contra la deposición de partículas, reduciendo el riesgo de fallos por seguimiento o corrientes de fuga a través de la carcasa en ambientes de alto voltaje.

P: ¿Cómo se relacionan los IDs de producto antiguos como 3BHL000391P0001 con este módulo?

R: El 3BHL000391P0101 es el reemplazo técnico directo de las revisiones heredadas 3BHL000391P0001 y HL000391P0101, manteniendo la compatibilidad física y eléctrica del factor de forma.

Guías para la Instalación en Campo

• Aplicación de Presión de Sujeción: El módulo de 68 mm debe instalarse dentro de una abrazadera de montaje calibrada. Aplique el perfil de fuerza especificado de manera uniforme para asegurar un contacto eléctrico y térmico adecuado sin distorsión mecánica del conjunto del wafer.
• Aislamiento en el Enrutamiento de Cables de Control: Dirija las rutas de control de disparo de bajo voltaje y el cableado de alimentación de la puerta alejados de los conductores principales de fase para mitigar el acoplamiento de ruido inductivo.
• Preparación de la Superficie de Contacto: Asegúrese de que las caras de contacto en los disipadores adyacentes estén completamente planas, limpias y libres de oxidación. Aplique una capa controlada de compuesto térmico para optimizar la transferencia de calor desde la base del semiconductor.
