Detalles del producto

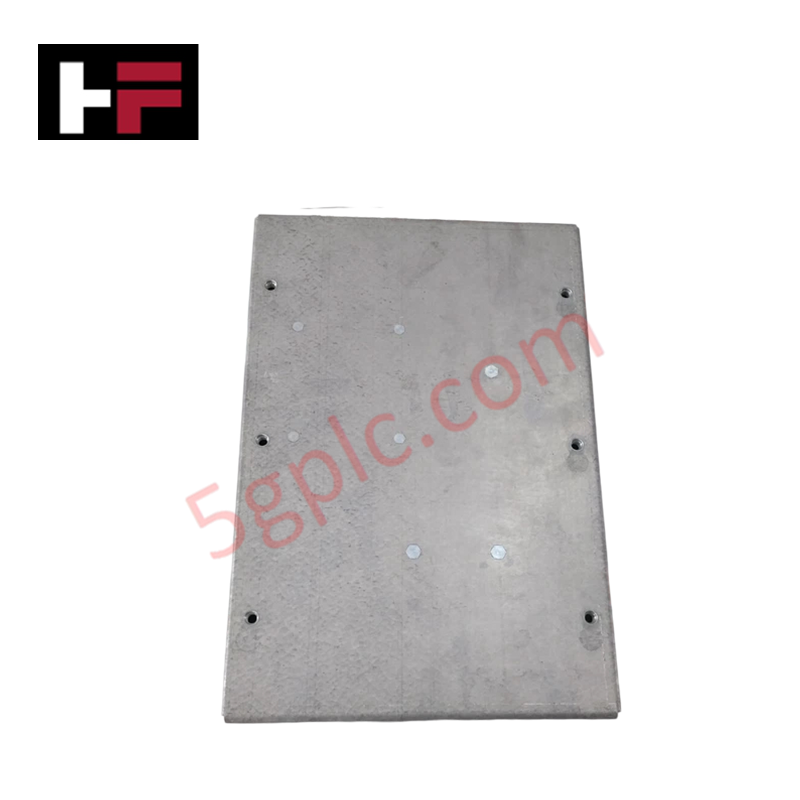

Configurado para el enrutamiento interno de señales y la distribución de energía en los gabinetes del controlador de robot S4Cplus, el ABB 3HNA003542-001 (Módulo de Placa Conectora ACCB-03) proporciona ejecución física/eléctrica directa.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | ACCB-03 |
| Código de Pedido | 3HNA003542-001 |
| Marca | ABB |
| Origen | Noruega |
| Peso | 0.44 kg |
| Dimensiones | Ancho estándar de placa de subrack (aprox. 180 mm x 120 mm x 30 mm) |
| Temperatura de Operación | 0 °C a +50 °C |
| Consumo de Energía | Máx. 5 W (consumo del circuito lógico interno) |
| Plataforma del Sistema | Controlador Industrial de Robot S4Cplus |
| Número de Arancel Aduanero | 85371009 |
| Tipo de Montaje | Guías internas de ranura de subrack con tornillos de retención |
Comunicación del Bus Backplane y Escalado de Densidad de E/S
El ABB 3HNA003542-001 ACCB-03 funciona como una interfaz de interconexión dedicada dentro del conjunto del rack de accionamiento y lógica. El diseño de la placa optimiza la velocidad de comunicación del bus backplane a través de enlaces seriales internos, manteniendo una sincronización determinista entre la CPU principal y los canales periféricos de E/S. Diseñado para un alto escalado de densidad de E/S, proporciona enrutamiento de trazas y puntos terminales para evitar interferencias entre señales, soportando el procesamiento en bucle de retroalimentación en tiempo real a través de redes de control de robots industriales.
Preguntas Frecuentes
P: ¿Se puede insertar o retirar la placa 3HNA003542-001 mientras el controlador principal está encendido?
R: No. El intercambio en caliente de la placa conectora durante la entrega activa de energía puede dañar las trazas a bordo y interrumpir las comunicaciones del bus backplane. El interruptor principal debe estar abierto antes de la instalación o remoción de la placa.
P: ¿Qué precauciones se deben tomar para evitar descargas electrostáticas durante la manipulación?
R: El personal debe usar una pulsera antiestática conectada a tierra en el punto de tierra protectora del gabinete. El módulo debe permanecer en un embalaje con protección ESD hasta justo antes del montaje físico.
Guías para la Instalación en Campo
- Desenergice todas las fuentes de alimentación entrantes al gabinete del controlador de robot y verifique un estado de voltaje cero en los buses internos de distribución antes de abrir el gabinete.
- Alinee cuidadosamente los conectores de borde de la PCB con las ranuras guía del backplane para evitar doblar pines o daños físicos durante la inserción.
- Apriete firmemente todos los sujetadores mecánicos para asegurar un contacto continuo a tierra del chasis y estabilidad mecánica bajo condiciones de vibración industrial.
- Verifique que todos los conectores del arnés de cables encajen completamente en los encabezados de la placa para evitar fallos intermitentes de circuito abierto.
