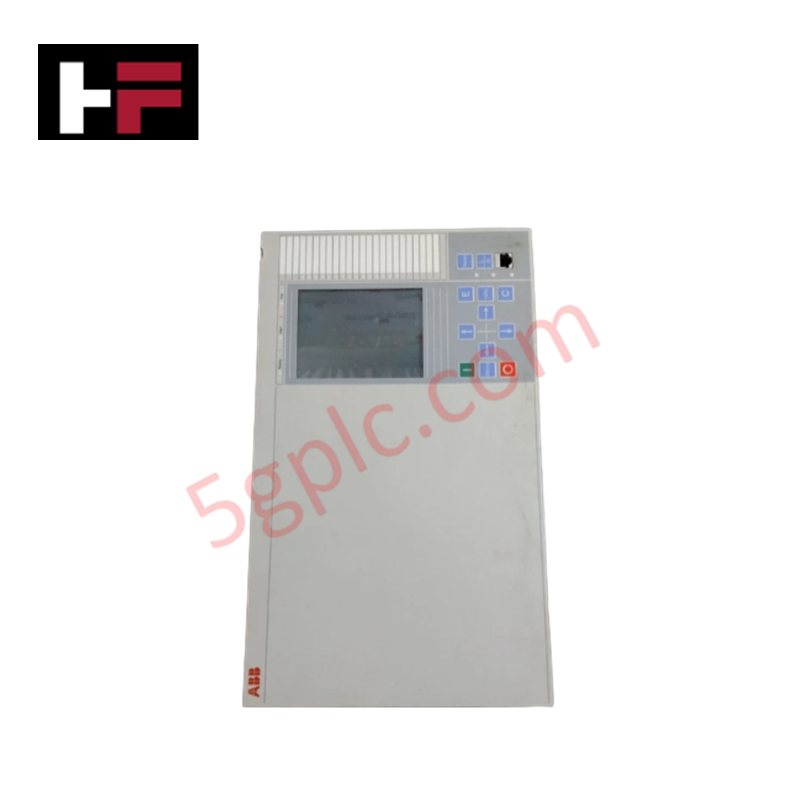

Módulo de pantalla de control de bahía ABB 1MRK000008-MBr02
Módulo de pantalla de control de bahía ABB 1MRK000008-MBr02
Módulo de pantalla de control de bahía ABB 1MRK000008-MBr02

Módulo de pantalla de control de bahía ABB 1MRK000008-MBr02


Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : 1MRK000008-MBr02

TIPO DE PRODUCTO : Interfaces hombre-máquina

VENDEDOR DEL PRODUCTO : ABB


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

El ABB 1MRK000008-MBr02, también catalogado como el 1MRK000008-MB Módulo de pantalla de control de bahía, funciona como un componente de hardware dedicado para la visualización de la interfaz hombre-máquina localizada y la supervisión del estado de los equipos de conmutación dentro de los terminales de protección y control de la serie 500 de ABB. La unidad muestra símbolos gráficos ANSI en una interfaz de pantalla de 3/4 x 19 pulgadas, procesando actualizaciones de estado en tiempo real y entradas de comandos manuales directamente a través de las líneas internas de comunicación del sistema.

Especificaciones de hardware

Parámetro Especificación
Modelo 1MRK000008-MBr02
Marca ABB
Tipo de producto Interfaces hombre-máquina
Tipo de pantalla Pantalla gráfica con símbolos ANSI
Factor de forma Montaje en chasis de 3/4 x 19 pulgadas
Peso neto 0.45 kg
Dimensiones 120 mm x 80 mm x 90 mm (W x H x D)
Temperatura de funcionamiento -10 a +55 grados C (ambiente estándar del panel)
Consumo de energía Alimentado a través del bus interno del terminal de la serie 500

Velocidad de comunicación del bus de placa posterior y compatibilidad de la memoria flash del firmware

El módulo de pantalla de control de bahía se conecta a los buses internos del procesador del terminal, alcanzando una alta velocidad de comunicación en el bus de placa posterior para actualizar dinámicamente los diagramas unifilares y representar registros de eventos. Las tramas de estado del sistema y los enclavamientos pasan de forma determinista a través de controladores de bus integrados para sincronizarse con redes deterministas Profinet o EtherNet/IP externas mediante interfaces de pasarela de subestación. La compatibilidad de la memoria flash del firmware integrado mantiene la correspondencia exacta de los símbolos y la alineación del protocolo durante las actualizaciones del sistema del controlador del terminal.

Preguntas frecuentes

P: ¿Cómo se alimenta el módulo de pantalla durante el funcionamiento estándar del panel?

R: La alimentación se obtiene directamente de la interfaz de placa posterior del terminal de protección de la serie 500 anfitrión, por lo que no se requiere una conexión externa a una fuente de alimentación auxiliar secundaria.

P: ¿Se puede sustituir el módulo de pantalla sin volver a configurar los ajustes del terminal anfitrión?

R: Sí, los módulos de reemplazo cargan automáticamente los parámetros de diseño gráfico y las correspondencias de símbolos ANSI desde la unidad principal de procesamiento del terminal anfitrión una vez completado el arranque.

Directrices para la instalación en campo

  1. Aislamiento de la alimentación: Desenergice la alimentación auxiliar del terminal de protección de la serie 500 anfitrión antes de montar o desmontar el módulo de pantalla.
  2. Seguridad del montaje: Inserte el módulo de pantalla en el recorte del panel frontal y apriete los tornillos de retención para asegurar la alineación mecánica y el grado de protección IP frontal.
  3. Conexión del cable: Asegúrese de que el cable interno de comunicación plano esté firmemente enganchado al conector de cabecera trasero para evitar pérdidas intermitentes de datos.
  4. Blindaje y puesta a tierra: Verifique que la estructura metálica del panel proporcione una puesta a tierra continua del chasis para disipar las interferencias electromagnéticas de alta frecuencia producidas por el funcionamiento de los equipos de conmutación.

Información adicional

  • 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
  • Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
  • Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
  • Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
  • Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
  • Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
