Detalles del producto

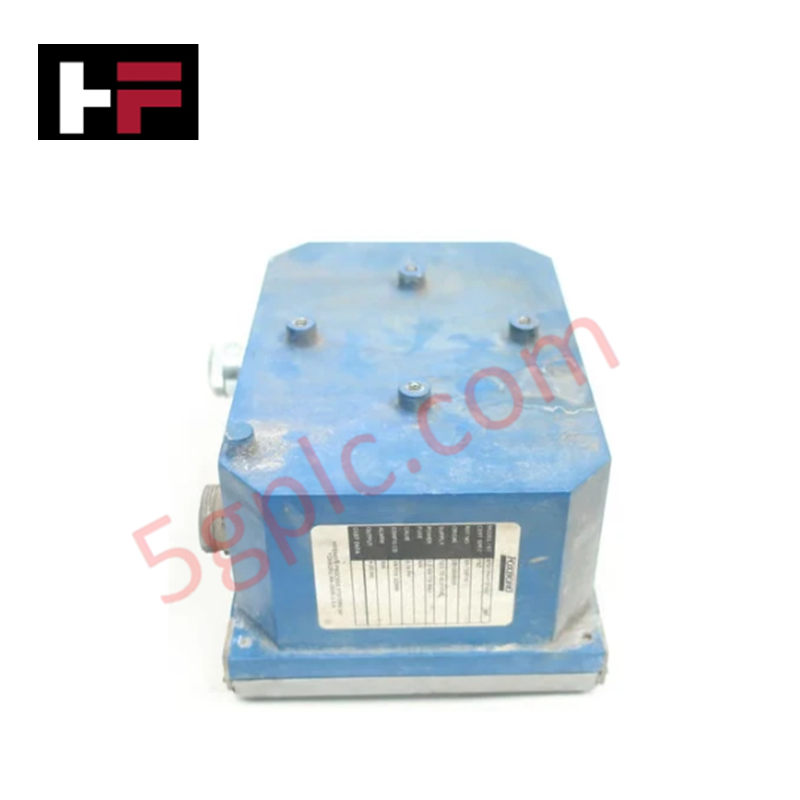

El Foxboro 870ITPH-FYFNZ-7, también catalogado como el transmisor de pH/ORP 870ITPH-FYFNZ-7, funciona como un componente de hardware dedicado al acondicionamiento de señales electroquímicas y a la medición de procesos alimentada por el lazo dentro de los lazos de control industrial. La unidad acepta entradas de potencial sin procesar de sensores de pH y potencial de oxidación-reducción, y las convierte en salidas proporcionales estandarizadas en un intervalo de excitación de 12.5 VDC a 42.0 VDC.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 870ITPH-FYFNZ-7 |
| Marca | Foxboro |
| Origen | Instalación de fabricación estándar |
| Peso | 4.20 lbs (1.91 kg) |
| Dimensiones | Carcasa estándar para montaje en campo |
| Temperatura de funcionamiento | -20 deg C a 85 deg C (-4 deg F a 185 deg F) |
| Consumo de energía | 1 W máx. |
| Rango de entrada | 0 a 14 pH / ORP |
| Tensión de funcionamiento | 12.5 a 42.0 VDC |
| Señal de salida | 4-20 mA con comunicación digital |
| Grado de protección de la carcasa | NEMA 4X / IP66 |
Aislamiento entre canales e integración del lazo de 4-20 mA
Cuando se instala en arquitecturas de control distribuido Foxboro, el transmisor se conecta directamente a lazos con protocolo HART de 4-20 mA para proporcionar información en tiempo real sobre la concentración química a los controladores centrales de automatización. Los diseños de los circuitos internos implementan aislamiento galvánico entre canales y equivalentes de compensación de unión fría (CJC) para las mediciones de electrodos con compensación de temperatura, lo que suprime eficazmente el ruido eléctrico de modo común y los bucles de tierra procedentes de los medios de proceso industriales.
Preguntas frecuentes
P: ¿El 870ITPH-FYFNZ-7 admite el intercambio en caliente mientras el lazo está energizado?
R: No. Se debe desconectar el cableado de campo y cortar la alimentación antes de retirar o reemplazar la unidad transmisora, a fin de evitar picos de señal en el lazo de 4-20 mA.
P: ¿Cómo mantiene la unidad la precisión de las mediciones ante interferencias electromagnéticas intensas?
R: El transmisor utiliza blindaje interno y aislamiento galvánico óptico entre el microprocesador y las etapas de entrada del sensor para garantizar una conversión estable de pH/ORP en entornos eléctricos con mucho ruido.
Directrices para la instalación en campo
- Fije el transmisor a una tubería de 2 pulgadas o a una superficie vertical rígida con los herrajes aprobados de soporte de acero inoxidable, procurando reducir al mínimo la exposición a vibraciones.
- Conecte todos los cables de señal y alimentación con cable de par trenzado blindado y conecte a tierra el blindaje únicamente en la barra de tierra del armario del sistema de control para evitar bucles de tierra.
- Asegúrese de que los prensaestopas y los sellos de los conductos estén completamente apretados para mantener el grado de protección ambiental NEMA 4X / IP66 contra la entrada de humedad.
- Antes de activar el circuito, compruebe que la tensión de alimentación del lazo se mantenga estrictamente dentro del rango de 12.5 VDC a 42.0 VDC.
