Detalles del producto

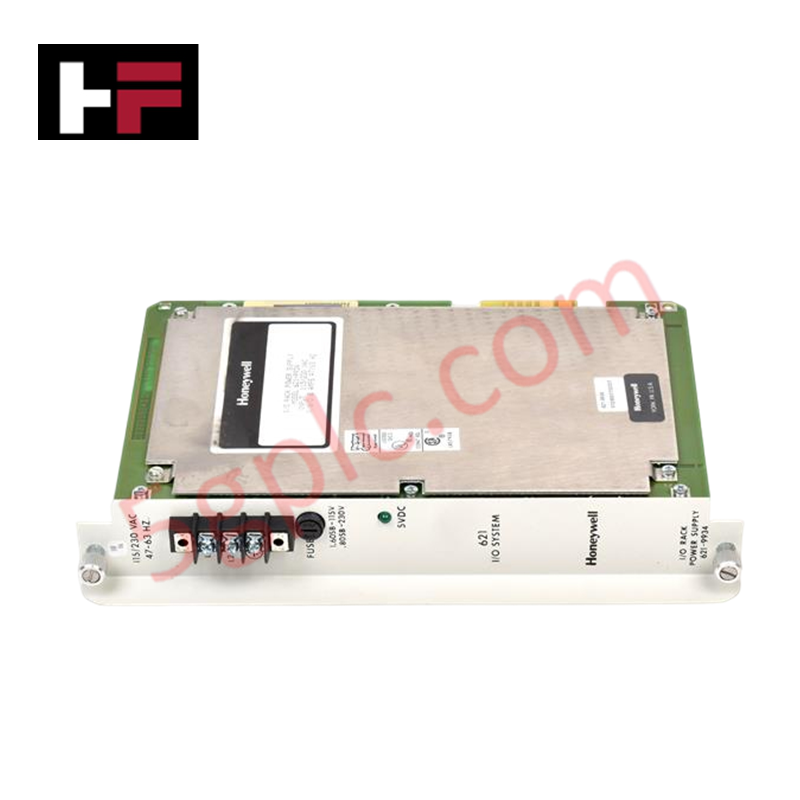

El Honeywell 621-9934, también catalogado como la fuente de alimentación I/O 621-9934, funciona como un componente de hardware dedicado para la regulación localizada de voltaje dentro de plataformas de control PLC.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 621-9934 |
| Marca | Honeywell |
| Peso | 1.45 kg |
| Calificación de salida | 1.6 A / 0.8 A |
| Voltaje de entrada | 115 / 230 VAC |
| Frecuencia | 47-63 Hz |
Control de procesos DCS y conectividad
El 621-9934 proporciona energía regulada a los racks de I/O, asegurando niveles de voltaje estables para interfaces de señales discretas y analógicas. Para mantener la integridad de la señal a lo largo de cableados de campo de larga distancia, la unidad está diseñada con capacidades de supresión de ruido de alta frecuencia que mitigan la interferencia electromagnética a nivel del backplane. Esta fuente de alimentación facilita una operación estable dentro de entornos con protocolo de bucle HART 4-20 mA al prevenir caídas de voltaje o acoplamientos de ruido que podrían introducir errores en bucles de medición de bajo nivel. El diseño incorpora aislamiento canal a canal en la etapa de distribución de salida para proteger los circuitos sensibles de I/O de cortocircuitos localizados o condiciones transitorias en bucles específicos.
Preguntas frecuentes
P: ¿El 621-9934 es capaz de soportar intercambio en caliente dentro del chasis PLC?
R: No. La unidad no está diseñada para intercambio en caliente. La extracción o instalación mientras el backplane del rack está energizado causará una caída instantánea de voltaje, lo que probablemente resultará en reinicios del procesador o comportamientos erráticos del estado de I/O.
P: ¿La fuente de alimentación requiere una frecuencia específica para la alimentación de entrada?
R: La etapa de entrada está calificada para 47-63 Hz. Asegúrese de que la fuente de alimentación de entrada cumpla con estos requisitos para mantener una regulación correcta y evitar el sobrecalentamiento de los componentes internos de filtrado.
Guías para la instalación en campo
- Asegúrese de que la entrada principal de CA esté desconectada y que el rack esté desenergizado antes de montar la fuente de alimentación.
- Verifique que el selector de voltaje de entrada (si aplica para 115/230 VAC) esté correctamente ajustado para coincidir con el voltaje de suministro local antes de aplicar energía.
- Asegure los sujetadores de montaje del módulo al marco del rack para garantizar una conexión a tierra efectiva, necesaria para la mitigación de EMI y el blindaje de seguridad.
- Verifique que el cableado de campo esté dimensionado para manejar la corriente de salida (1.6 A o 0.8 A) sin caída excesiva de voltaje para asegurar una operación estable de los módulos remotos de I/O.
- Realice una medición de voltaje en los terminales de salida del rack para confirmar niveles nominales antes de conectar los módulos de I/O del lado de campo.
