Detalles del producto

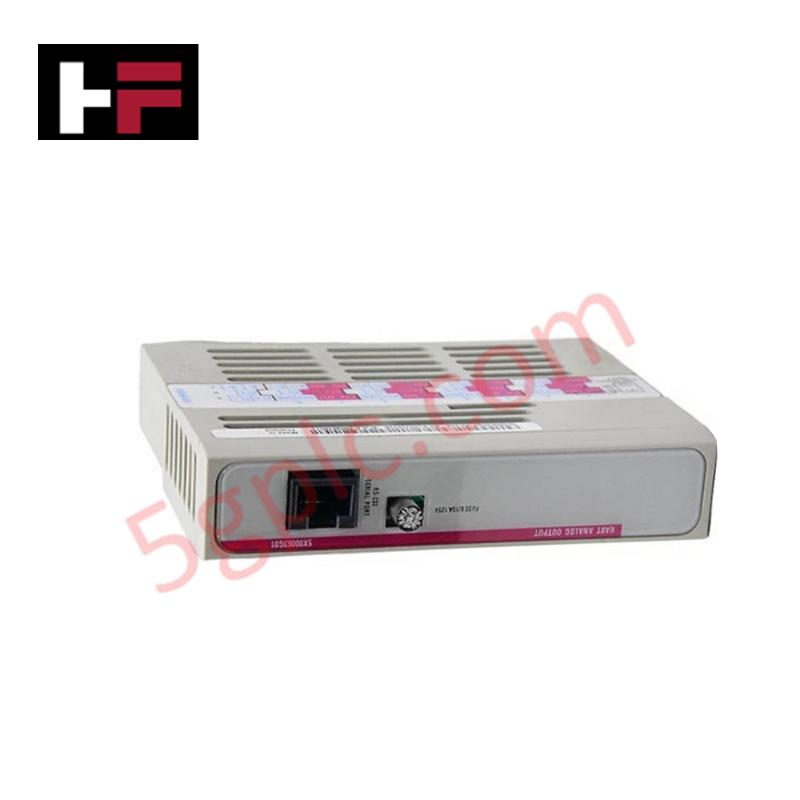

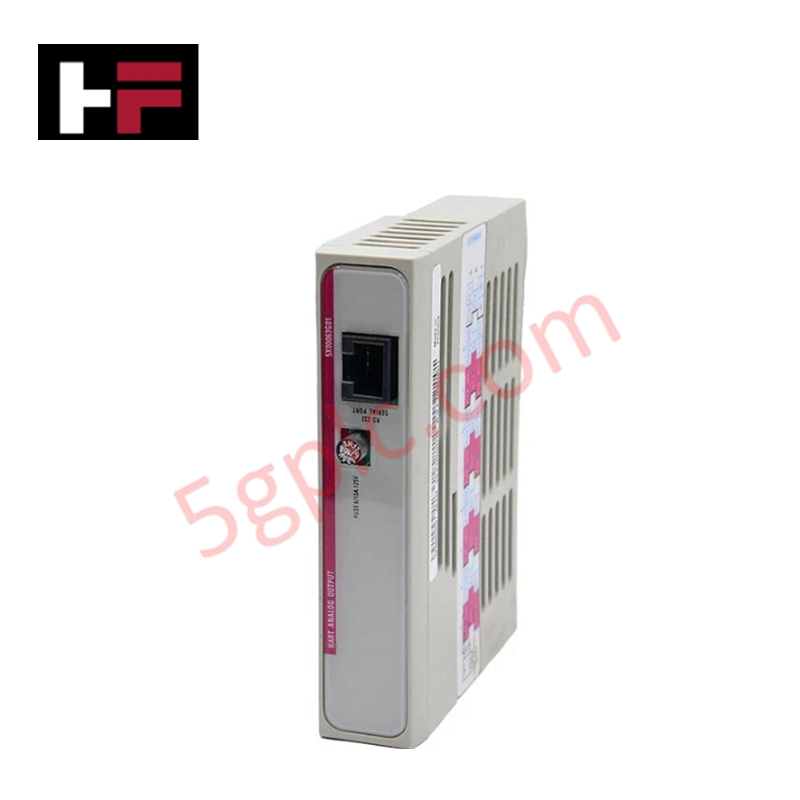

Configurado para la salida de señal de precisión en sistemas de control distribuido Ovation, el Emerson 5X00063G01 (Módulo de Salida Analógica 5X00063G01) proporciona la ejecución eléctrica física directa de comandos de control analógico. El hardware funciona como una interfaz para transmitir señales de punto de consigna desde el controlador a la instrumentación montada en campo y posicionadores de actuadores.
Especificaciones del Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 5X00063G01 |
| Marca | Emerson |
| Origen | Estados Unidos |
| Peso | 0.3 kg |
| Dimensiones | 3.2 cm x 6.12 cm x 15.2 cm |
| Temperatura de Operación | -40 a 70 °C |
| Consumo de Energía | 24 VCC |
| Tipo de Módulo | Módulo de Salida Analógica |
Integridad de la Señal Analógica y Protocolos
El módulo 5X00063G01 mantiene la estabilidad del proceso mediante aislamiento integrado canal a canal, que previene que el ruido eléctrico y la interferencia en modo común se propaguen a través de los lazos de salida analógica. Este aislamiento es necesario para preservar la precisión de la señal requerida al accionar instrumentación sensible en campo. Además, el módulo facilita la conectividad con el protocolo de lazo HART 4-20 mA, permitiendo comunicación bidireccional entre el controlador y los dispositivos inteligentes de campo para soportar el monitoreo diagnóstico de los elementos finales de control.
Preguntas Frecuentes (FAQ)
P: ¿El 5X00063G01 soporta intercambio en caliente bajo condiciones activas del proceso?
R: El módulo está diseñado para operaciones de intercambio en caliente dentro del rack Ovation; sin embargo, verifique el estado local del chasis de E/S y la compatibilidad del firmware antes de retirarlo para asegurar que el estado de salida entre en un modo seguro preconfigurado durante el proceso de intercambio.
P: ¿Se requiere alimentación externa para los canales de salida analógica?
R: Este módulo típicamente proporciona funcionalidad de salida activa, pero se deben verificar los requisitos específicos de los dispositivos de campo para el voltaje de excitación contra la resistencia de carga del lazo para asegurar el cumplimiento con la capacidad de conducción de salida.
Guías para la Instalación en Campo
- Inspeccione la ranura del backplane para detectar residuos o desalineación del conector antes de insertar el módulo.
- Inserte el módulo en el chasis de E/S y active el mecanismo de bloqueo mecánico para asegurar la estabilidad física.
- Conecte el cableado de señal en el bloque terminal asociado, asegurándose de utilizar cable trenzado apantallado para minimizar la interferencia electromagnética (EMI).
- Conecte la malla del cable al bus de tierra designado en el gabinete; evite crear bucles de tierra asegurando una conexión a tierra en un solo punto consistente.
- Realice una verificación inicial de la señal comandando la salida a lo largo de todo el rango operativo (4 mA a 20 mA) para confirmar la linealidad del lazo y la tensión de salida en los terminales.
