Detalles del producto

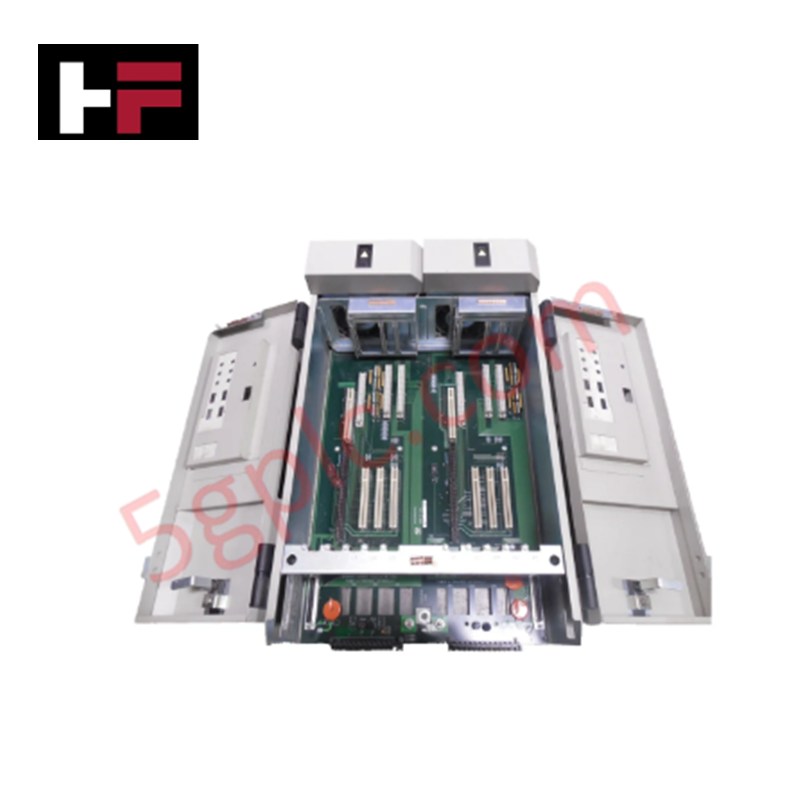

Configurado para la gestión de módulos de alta densidad en redes de control Ovation, el Emerson 4D33942G01 (bastidor de ranura para controlador 4D33942G01) proporciona la ejecución física y eléctrica directa de las interconexiones del backplane. Este componente de hardware sirve como la interfaz principal de montaje para facilitar la comunicación y la distribución de energía entre múltiples módulos de controlador dentro de la plataforma de automatización Ovation.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 4D33942G01 |
| Marca | Emerson |
| Origen | N/A |
| Peso | 2.5 kg |
| Dimensiones | 45.2 cm x 7.6 cm x 20.8 cm |
| Temperatura de operación | 0 °C a 60 °C |
| Consumo de energía | 24 VDC |
| Interfaz | Bus de backplane |
Control de Proceso e Integridad de Señal
La arquitectura del bastidor asegura una comunicación determinista entre los módulos de controlador mediante interfaces de bus de backplane de alta velocidad. Este módulo mantiene el aislamiento canal a canal y el acondicionamiento de señal, evitando que las interferencias electromagnéticas comprometan los paquetes de datos transmitidos a través de la red de control. El diseño mecánico proporciona una plataforma rígida que minimiza la resistencia de contacto inducida por vibraciones, asegurando una entrega estable de voltaje y una propagación de señal de baja latencia requerida para los lazos de control de proceso de precisión.
Preguntas Frecuentes
P: ¿El bastidor 4D33942G01 soporta el intercambio en caliente de módulos de controlador?
R: El diseño del bastidor de ranura permite el intercambio en caliente de módulos individuales siempre que la configuración del sistema y el presupuesto de energía permitan cargas de corriente transitorias. Asegúrese de que el módulo esté correctamente asentado dentro de los rieles guía para evitar daños por arco en los pines del backplane durante el acoplamiento.
P: ¿Existe un requisito para la conexión a tierra externa del chasis del bastidor?
R: Sí. El chasis debe estar conectado a tierra de gabinete con baja impedancia para mantener la integridad del blindaje electromagnético y suprimir el ruido en modo común a través del bus de backplane.
Guías para la Instalación en Campo
- Montaje: Fije el bastidor a los rieles del gabinete de equipo usando el hardware de montaje designado. Asegúrese de que la unidad esté nivelada y que los conectores del backplane estén libres de residuos u obstrucciones antes de la instalación.
- Conexión a tierra: Conecte la terminal de tierra del chasis a la barra de tierra del gabinete usando un conductor de cobre de alta sección. Mantenga la ruta más corta a tierra para minimizar los límites de protección contra sobretensiones.
- Cableado: Pase los cables de alimentación y comunicación por conductos segregados para evitar el acoplamiento inductivo de cables de campo de alto voltaje. Asegúrese de que todos los conectores del backplane estén completamente insertados y bloqueados.
- Verificación: Realice una prueba de continuidad en el bus de backplane después de la instalación. Antes de energizar el sistema, verifique que el voltaje de alimentación de 24 VDC esté dentro del rango nominal especificado para evitar errores a nivel lógico.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
