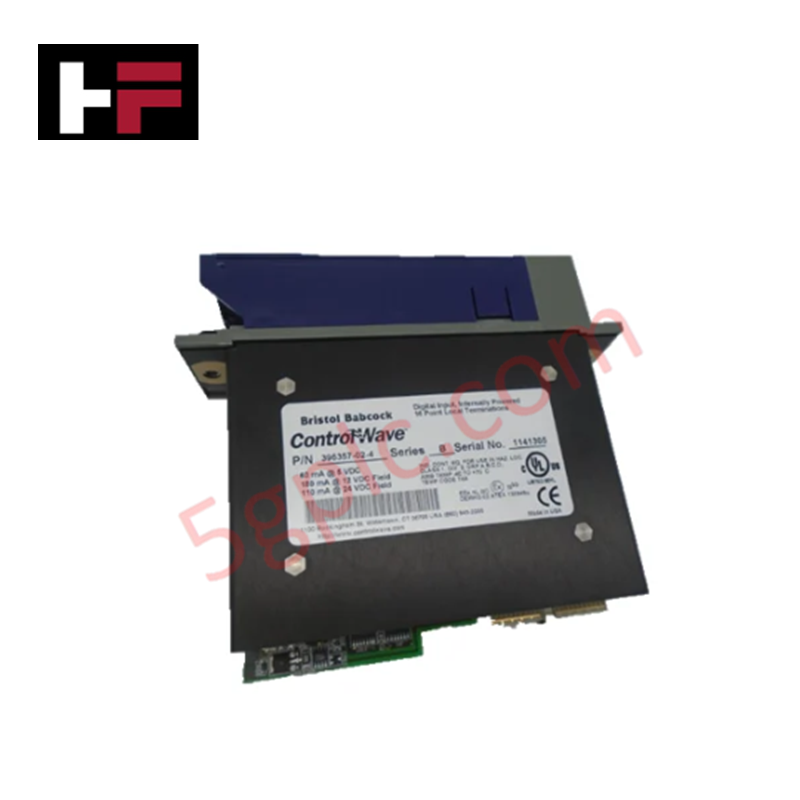

396357-02-4 Módulo de entrada digital Emerson ControlWave

El Emerson 396357-02-4, también catalogado como el 396357-02-4 Módulo de entrada digital, funciona como un componente de hardware dedicado al procesamiento de señales de campo discretas en plataformas PLC ControlWave. La interfaz de la unidad captura las transiciones de estado de 16 interruptores de campo, sensores de proximidad y contactos secos independientes, convirtiendo los estados físicos de los contactos en datos de nivel lógico a través del bus posterior del sistema.

Especificaciones del hardware

Aislamiento entre canales e integración con DCS

La arquitectura de procesamiento de entradas incorpora aislamiento optoelectrónico entre canales en las 16 rutas de entrada discretas para suprimir transitorios de alta tensión de campo y bucles de tierra. Cuando se utiliza junto con módulos de protocolo de lazo HART de 4-20 mA en el bus posterior compartido, los circuitos de filtrado internos aíslan la detección de estados digitales de baja tensión de las líneas de señal analógica. La compensación de unión fría de precisión y los filtros de rechazo de ruido mantienen la exactitud de la temporización de las señales y evitan conmutaciones de estado falsas causadas por interferencias electromagnéticas industriales.

Preguntas frecuentes

Q: ¿El módulo 396357-02-4 requiere una fuente de alimentación de campo externa para detectar contactos?

A: Sí. El módulo requiere una fuente externa de tensión de CC dedicada para el lazo, que haga circular corriente a través de los contactos secos de campo hacia los 16 canales de entrada con aislamiento óptico.

Q: ¿Se puede insertar el módulo en cualquier ranura estándar de bastidor de E/S ControlWave?

A: El módulo debe instalarse en una ranura compatible de la carcasa base ControlWave destinada a tarjetas de E/S discretas, garantizando la correcta codificación del conector del bus posterior.

Q: ¿Cómo funciona la terminación local en el conjunto del módulo 396357-02-4?

A: Los conductores de campo se conectan directamente a los bloques de terminales locales integrados del conjunto frontal, lo que elimina la necesidad de placas de distribución intermedias externas.

Directrices de instalación en campo

1. Desconecte la alimentación del bus posterior del sistema y la alimentación del lazo de campo antes de insertar o retirar el módulo de E/S.
2. Alinee los bordes de la tarjeta del módulo con las guías de la ranura del chasis correspondiente dentro de la carcasa ControlWave.
3. Deslice firmemente la tarjeta en el conector del bus posterior hasta que los pestillos de retención superior e inferior encajen en su lugar.
4. Pele el aislamiento del cableado de campo hasta la longitud recomendada y fije los conductores de señal en las conexiones de terminales de tornillo del bloque frontal.
5. Conecte el blindaje del cable a la barra de bus de tierra designada de la envolvente del sistema para evitar interferencias eléctricas de modo común.
6. Vuelva a aplicar la alimentación del sistema y confirme que los LED de estado indiquen la inicialización correcta de los canales y la supervisión del estado lógico.
