Detalles del producto
Descripción General del Módulo

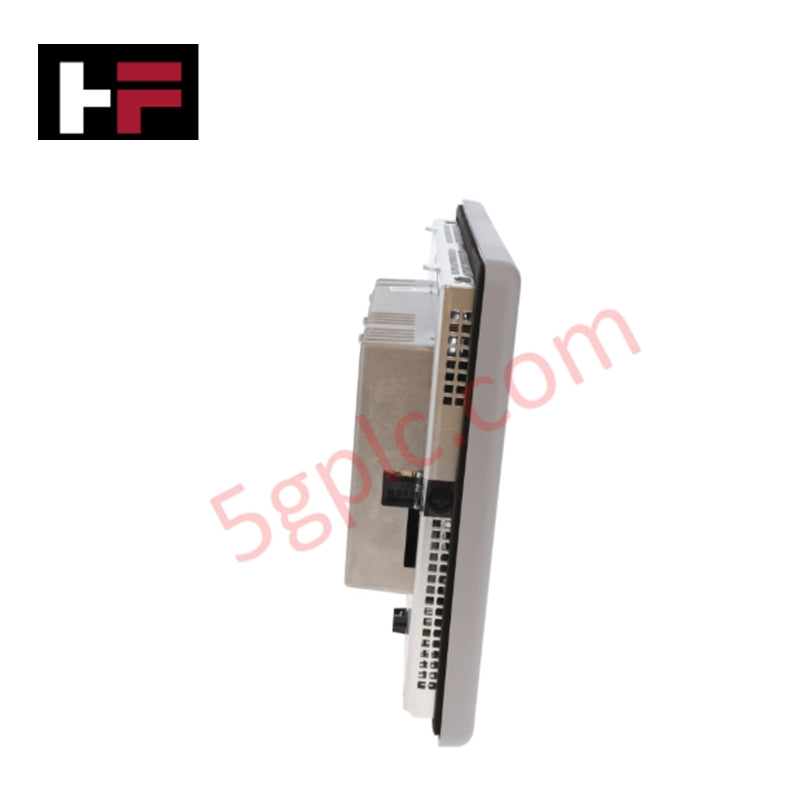

El 2711P-T10C15D8 es una interfaz de operador de alto rendimiento de la serie Allen-Bradley PanelView Plus 6. Cuenta con una vibrante pantalla TFT activa en matriz de color de 10.4 pulgadas, que ofrece un área de visualización amplia y clara para diagnósticos complejos de máquinas y visualización de procesos. Este terminal está equipado con una pantalla táctil analógica resistiva, que permite una interacción intuitiva del operador. Como parte de la generación Plus 6, ofrece velocidades de procesador significativamente más rápidas, transiciones mejoradas entre pantallas y una memoria del sistema mejorada en comparación con los modelos HMI heredados. Está diseñado para integrarse perfectamente en una arquitectura EtherNet/IP para el intercambio de datos en tiempo real con controladores Logix5000.
Especificaciones Técnicas Detalladas
El 2711P-T10C15D8 es una unidad alimentada por corriente continua diseñada para entornos industriales modernos.
-
Tipo de Pantalla: TFT LCD activa en matriz de color
-
Tamaño de Pantalla: 10.4 pulgadas
-
Resolución: 640 x 480 (VGA), gráficos en color de 18 bits
-
Tipo de Entrada: Pantalla táctil resistiva analógica
-
Retroiluminación: LED no reemplazable (vida mínima de 50,000 horas)
-
Memoria del Sistema: 512 MB RAM / 512 MB de almacenamiento no volátil (Flash)
-
Memoria de Usuario: Aproximadamente 73 MB para almacenamiento de aplicaciones
-
Puertos de Comunicación: * Un (1) puerto Ethernet 10/100 (Base)
-
Dos (2) puertos USB 2.0 (para ratón, teclado o unidad flash)
-
Un (1) puerto serial RS-232
-
Voltaje de Entrada: 18–30V DC (24V DC nominal)
-
Consumo de Energía: 70 vatios máximo (2.9A @ 24V DC)
-
Sistema Operativo: Windows CE 6.0
-
Temperatura de Operación: 0°C a 55°C (32°F a 131°F)
-
Clasificación del Gabinete: NEMA Tipo 12, 13, 4X (uso en interiores), IP66
-
Peso Físico: 5.07 lbs (2.3 kg)
Rendimiento Avanzado y Software
El 2711P-T10C15D8 se configura usando FactoryTalk View Studio Machine Edition (ME). Debido a que funciona con el sistema operativo Windows CE 6.0, soporta funciones avanzadas de HMI como gráficos basados en vectores, tendencias, soporte multilingüe y gestión de alarmas. Los dos puertos USB permiten un mantenimiento sencillo, facilitando a los técnicos subir o descargar aplicaciones y firmware directamente desde una unidad flash USB estándar sin necesidad de conexión en red.
Instalación y Montaje
Este terminal está diseñado para montaje empotrado en un gabinete de control o puerta de panel. Utiliza una serie de palancas de montaje que proporcionan presión constante contra la junta del panel, manteniendo un sello NEMA 4X. Al instalar, es vital asegurar un espacio adecuado detrás de la unidad (típicamente 2 pulgadas) para ventilación y para permitir el acceso a la ranura para tarjeta SD, que puede usarse para ampliar el almacenamiento no volátil para registro de datos y gestión de recetas.
Preguntas Técnicas Frecuentes
¿Se puede usar este HMI con una fuente de alimentación de 120V AC?
No. El 2711P-T10C15D8 es una unidad alimentada por corriente continua (18–30V DC). Si solo dispone de alimentación AC en su gabinete, debe usar una fuente de alimentación industrial regulada de 24V DC para alimentar el terminal.
¿Cuál es el número máximo de etiquetas que puede manejar este terminal?
La serie PanelView Plus 6 1000 generalmente está limitada por la memoria RAM disponible y la complejidad de las pantallas más que por un conteo fijo de etiquetas. Sin embargo, para un rendimiento óptimo en FactoryTalk View ME, es común mantenerse dentro de 2,000 a 5,000 etiquetas para una sola aplicación.
¿Es reemplazable la pantalla táctil?
Aunque los componentes internos son modulares, la pantalla táctil está integrada en el conjunto de la pantalla. Si la sensibilidad táctil falla o el vidrio se rompe, generalmente es necesario reemplazar el bisel frontal y el conjunto de pantalla como una sola unidad.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
