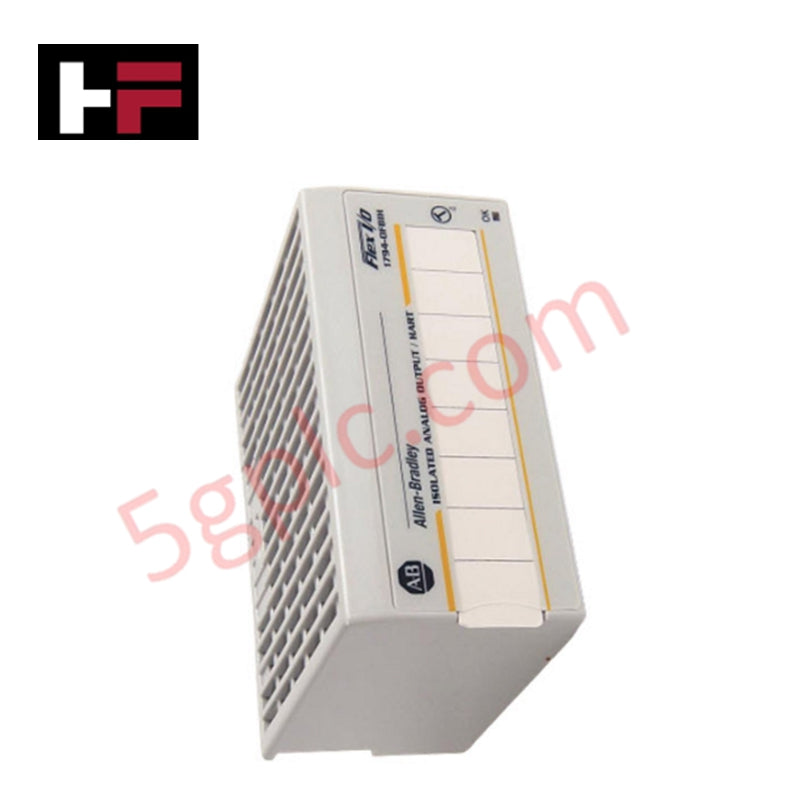

1794-OF8IH | Allen-Bradley FLEX I/O | Módulo de salida analógica aislada de 8 puntos con HART

Descripción General del Módulo

El 1794-OF8IH es un módulo de salida analógica de alto rendimiento dentro de la familia Allen-Bradley FLEX I/O, diseñado específicamente para entornos de control de procesos que requieren alta densidad e integración inteligente de dispositivos de campo. Este módulo ofrece ocho canales totalmente aislados capaces de entregar señales tanto de voltaje como de corriente. Una característica destacada es su soporte integrado del protocolo HART (Highway Addressable Remote Transducer), que permite al controlador comunicarse digitalmente con instrumentos de campo "inteligentes", como posicionadores de válvulas y actuadores, simultáneamente con la señal analógica de 4-20mA. Esta comunicación de doble capa posibilita una gestión avanzada de activos, calibración remota y diagnóstico en tiempo real de los dispositivos.

Especificaciones Técnicas Detalladas

El 1794-OF8IH utiliza un convertidor digital-analógico (DAC) de 16 bits para proporcionar la granularidad fina requerida para un control preciso de lazo PID.

• Número de Salidas: 8 Canales Aislados

• Resolución: 16 bits

• Rangos de Señal de Salida: 4 a 20 mA y ±10 V CC

• Soporte de Protocolo: HART integrado (compatible con versiones 5, 6 y 7)

• Aislamiento: Aislamiento canal a canal y canal a lógica (probado a 500 V CA)

• Alimentación DC Externa: 24 V CC nominal (rango de 19.2 a 31.2 V CC)

• Corriente FlexBus: 80 mA @ 5 V CC

• Disipación Térmica: 5.1 vatios @ 24 V CC

• Precisión: 0.1% de escala completa @ 25°C

• Orientación de Montaje: Horizontal o vertical (montaje en riel DIN o panel)

• Clasificación de la Caja: IP20 (estilo abierto)

• Peso Físico: 0.35 lbs (0.16 kg)

Comunicación HART y Control Inteligente

El 1794-OF8IH elimina la necesidad de multiplexores HART externos al integrar el módem directamente en el hardware del módulo. Cuando se combina con un adaptador de comunicación compatible con HART (como el 1794-AENTR para EtherNet/IP), el módulo transmite variables secundarias del proceso y datos de estado del dispositivo al controlador Logix5000. Esto permite a los equipos de mantenimiento monitorear la salud de las válvulas, el conteo de carreras y la temperatura interna del dispositivo de campo sin necesidad de un comunicador portátil en el sitio.

Instalación y Terminación Modular

Como parte del sistema FLEX I/O, el 1794-OF8IH es un componente "plug-in" que requiere una base terminal separada para el cableado. Es compatible con varias bases 1794, incluyendo:

• 1794-TB3G: Recomendado para aplicaciones con conexión a tierra y mayor inmunidad al ruido.

• 1794-TB3GS: Cuenta con terminales de resorte para entornos de alta vibración.

  El diseño modular soporta "Extracción e Inserción Bajo Tensión" (RIUP), permitiendo reemplazar un módulo sin apagar todo el rack de E/S ni interrumpir el bus de comunicación.

Preguntas Técnicas Frecuentes

¿Puede el 1794-OF8IH proporcionar diferentes tipos de señal en el mismo módulo?

Sí. Cada uno de los ocho canales es configurable de forma independiente. Puede tener una combinación de lazos de corriente 4-20mA y salidas de voltaje ±10V en un solo módulo para satisfacer diversos requisitos de dispositivos de campo.

¿Este módulo requiere una versión específica de firmware para la funcionalidad HART?

Las capacidades HART son accesibles al usar el módulo con un adaptador EtherNet/IP (1794-AENT o 1794-AENTR) y Studio 5000 Logix Designer. Aunque puede funcionar como un módulo analógico estándar en protocolos más antiguos, los datos digitales HART generalmente requieren una red moderna basada en CIP.

¿Cómo beneficia el aislamiento canal a canal a mi sistema?

El aislamiento previene bucles de tierra y asegura que una falla o sobretensión en un dispositivo de campo no se propague a los otros siete canales ni al backplane principal del PLC. Esto incrementa significativamente el tiempo de actividad del sistema en entornos eléctricos industriales exigentes.
