Detalles del producto
Descripción general del producto

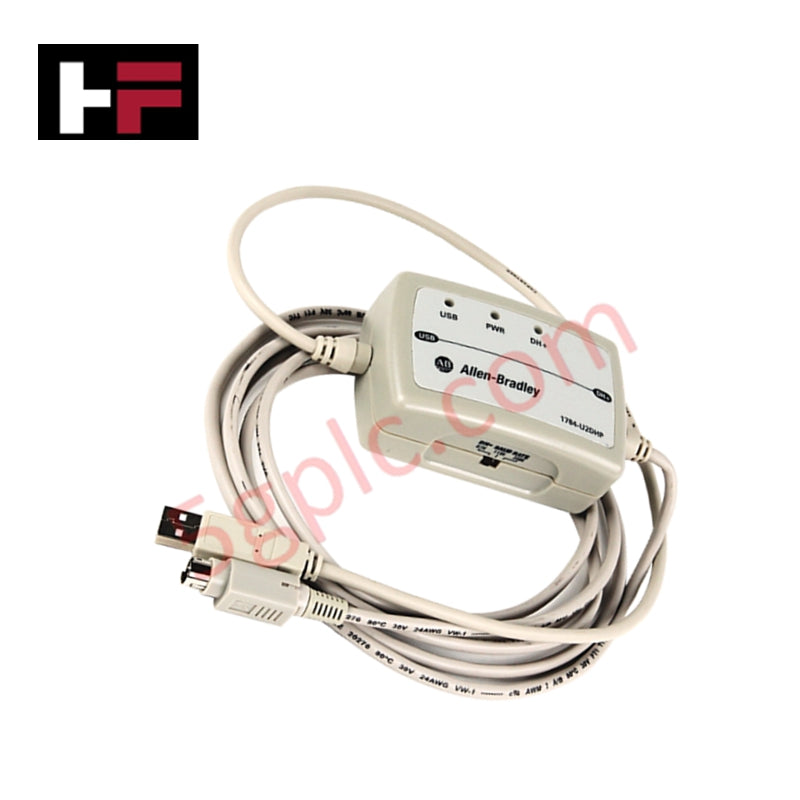

El Allen Bradley 1784-U2DHP proporciona un puente de alto rendimiento entre el hardware informático moderno y las redes industriales heredadas. Este adaptador de USB a Data Highway Plus (DH+) permite a los ingenieros programar, monitorear y solucionar problemas de los controladores PLC-5 y SLC 5/04 directamente desde un puerto USB de una computadora portátil o estación de trabajo. Reemplaza las voluminosas tarjetas PCMCIA y los convertidores serie más antiguos, ofreciendo una solución optimizada y alimentada por bus para el servicio de campo y el diagnóstico en la planta. Suministramos esta unidad como 100 % nueva y original, lo que garantiza la compatibilidad total del controlador y la integridad de la señal para su infraestructura heredada crítica.
Especificaciones técnicas
El 1784-U2DHP optimiza el rendimiento de los datos en diferentes longitudes de red DH+:
| Característica | Especificación |
| Tipo de interfaz | USB a Data Highway Plus (DH+) |
| Velocidades de comunicación | 57.6, 115.2 y 230.4 Kbps |
| Voltaje de alimentación | 5.00 V a 5.25 V CC (alimentado por bus USB) |
| Consumo de corriente | 125 mA |
| Disipación máxima de potencia | 1.575 W |
| Procesadores compatibles | PLC-5/11, /20, /30, /40, /60, /80; SLC 5/04 |
| Monitoreo de estado | Indicadores LED (Alimentación USB, Red DH+) |
| Temperatura de funcionamiento | 0 a 55 °C (32 a 131 °F) |
| Clasificación del gabinete | IP30 |
| Peso neto | 0.38 lbs (0.17 kg) |
Ventajas de ingeniería
-
Conectividad heredada a través de hardware moderno: El 1784-U2DHP elimina la necesidad de computadoras de escritorio obsoletas con ranuras ISA/PCI o computadoras portátiles con ranuras PCMCIA. Permite que las estaciones de trabajo de ingeniería modernas basadas en Windows se comuniquen de forma nativa con las redes DH+.
-
Alimentación por bus con configuración automática: El adaptador consume toda su energía (5 V CC) del puerto USB del host. Esto simplifica el uso en campo al eliminar la necesidad de fuentes de alimentación externas o baterías especializadas durante las sesiones de diagnóstico móvil.
-
Rendimiento de red de alta velocidad: El dispositivo admite todo el rango de velocidades DH+. Logra 230.4 Kbps para transferencias de alta velocidad de corto alcance (hasta 762 m) y mantiene una comunicación confiable de 57.6 Kbps en tramos de cable de larga distancia de hasta 3048 metros.
-
Retroalimentación de diagnóstico en tiempo real: Los indicadores LED duales proporcionan una verificación visual instantánea. El LED "Alimentación USB" confirma la conexión del host, mientras que el LED "Red DH+" parpadea para indicar paquetes de datos activos, lo que permite a los técnicos verificar el estado de la red de un vistazo.
-
Integración Plug-and-Play: Cuando se usa con RSLinx® Classic, el 1784-U2DHP se instala como un controlador de comunicación estándar. Esto permite cargas y descargas de proyectos sin problemas en RSLogix 5 y RSLogix 500 sin una asignación de protocolo compleja.
Preguntas frecuentes
-
¿El 1784-U2DHP es compatible con los procesadores "Clásicos" PLC-5?
No. Este adaptador no es compatible con los modelos Classic PLC-5 como el PLC-5/10, 5/12, 5/15 o 5/25. Funciona exclusivamente con las versiones "Enhanced", "Ethernet" y "ControlNet" de la familia PLC-5, así como con el SLC 5/04.
-
¿Es este un producto Allen Bradley nuevo y genuino?
Absolutamente. Garantizamos que cada 1784-U2DHP que enviamos es 100% nuevo en su embalaje original de fábrica. Cada unidad lleva el código UPC verificado 612598520114 y cumple con los estándares de adquisición industrial E-E-A-T.
-
¿Puedo usar este cable con un sistema operativo Windows de 64 bits?
Sí, siempre que utilice una versión compatible de RSLinx Classic (versión 2.57 o superior). El 1784-U2DHP es compatible con entornos de 64 bits, lo que lo hace adecuado para computadoras portátiles industriales modernas.
-
¿Qué precauciones debo tomar con respecto a la terminación de la red DH+?
El 1784-U2DHP se conecta como un nodo en la red DH+. Asegúrese de que su red tenga resistores de terminación de 82 ohmios o 150 ohmios adecuados en ambos extremos físicos de la línea troncal para evitar la reflexión de la señal y garantizar una comunicación estable con el adaptador.
