Detalles del producto
Descripción del Producto

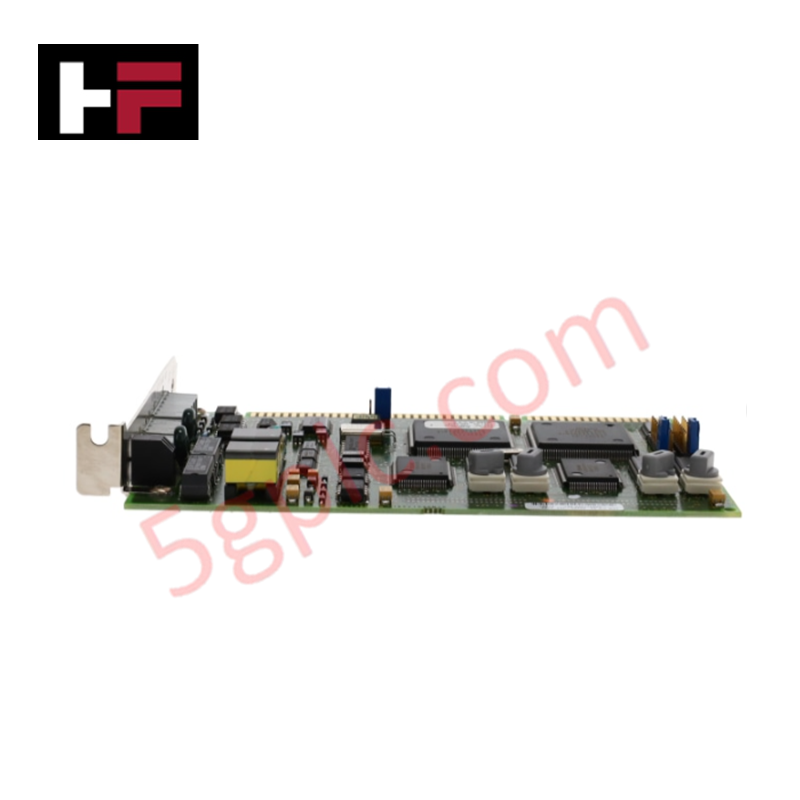

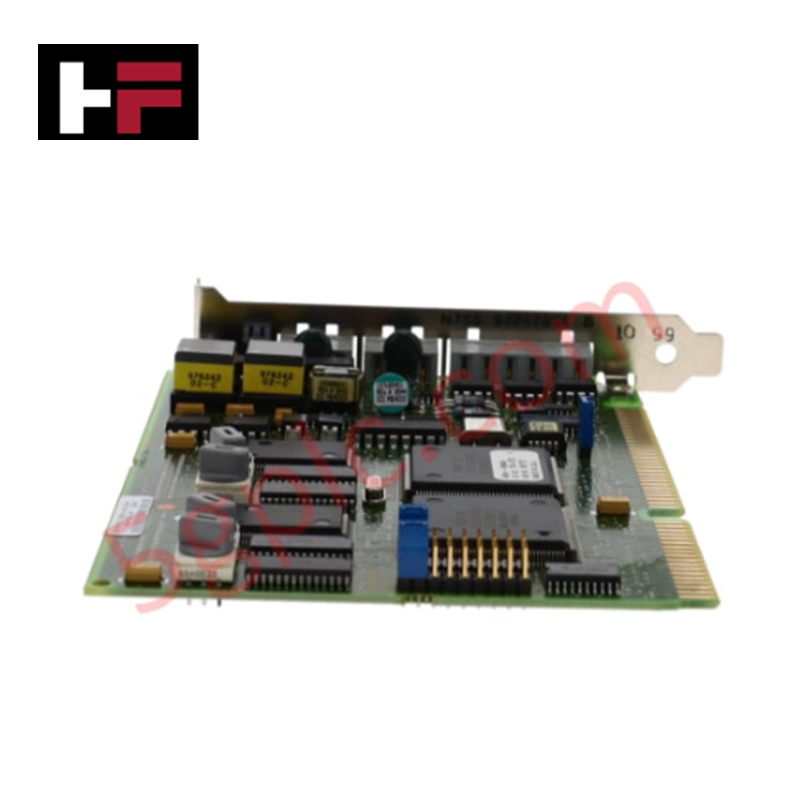

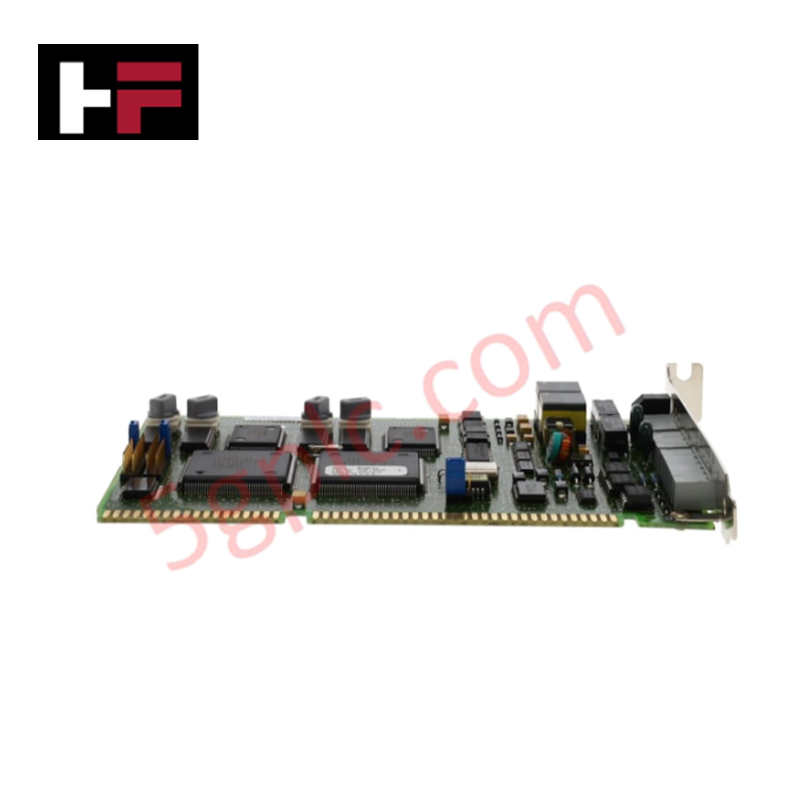

La 1784-KTXD funciona como una tarjeta de interfaz de comunicación de alta velocidad que permite la conectividad directa entre una PC industrial y redes PLC de Allen-Bradley. Esta tarjeta de doble canal soporta los protocolos Data Highway Plus (DH+) y DH-485, actuando como un potente escáner remoto y herramienta de diagnóstico. Permite a las computadoras personales cargar/descargar lógica ladder, monitorear datos de proceso en tiempo real e interactuar con software HMI/SCADA. Suministramos esta unidad como 100% Nueva y original de fábrica, garantizando la integridad del hardware necesaria para mantener sistemas heredados antiguos que dependen de la arquitectura de bus ISA.
Especificaciones Técnicas
La 1784-KTXD utiliza un procesador especializado a bordo para manejar el sondeo de la red y el enmarcado de datos, descargando la carga de comunicación del CPU de la computadora anfitriona.
| Característica | Especificación |
| Tipo de Interfaz | Tarjeta de Comunicación de Doble Canal |
| Arquitectura de Bus | ISA (Ranura de Medio Tamaño) |
| Protocolos de Red | Data Highway Plus (DH+) y DH-485 |
| Modo de Operación | Escáner Remoto / Interfaz de Programación |
| Consumo de Corriente | 600 mA a 5 VDC |
| Aislamiento | Aislamiento de Red de Grado Industrial Estándar |
| Peso | 0.31 lbs (0.14 kg) |
Ventajas de Ingeniería
-
Soporte Simultáneo Multi-Protocolo: La 1784-KTXD gestiona dos canales de comunicación separados. Esto permite a un ingeniero monitorear una red DH+ en un puerto mientras simultáneamente soluciona problemas en un enlace DH-485 en el segundo, eliminando la necesidad de múltiples tarjetas de interfaz.
-
Rendimiento Determinista de Datos: La inteligencia a bordo gestiona los requisitos específicos de temporización del protocolo DH+ de paso de token. Esto previene colisiones de datos y asegura que su HMI reciba actualizaciones de proceso con la precisión requerida para el control industrial de alta velocidad.
-
Preservación del Legado ISA: Esta tarjeta ofrece una solución directa para mantener estaciones de trabajo industriales antiguas. Al utilizar stock 100% Nuevo evita las fallas comunes de tarjetas ISA usadas, como conectores de borde oxidados o capacitores degradados, que causan caídas intermitentes de comunicación.
-
Factor de Forma Compacto de Medio Tamaño: El diseño ISA de medio tamaño se adapta a una mayor variedad de chasis de PC industriales, incluyendo gabinetes compactos o poco profundos. Esto resuelve las limitaciones físicas que a menudo se encuentran al actualizar o reparar controladores antiguos en máquinas.
Preguntas Frecuentes
-
¿La 1784-KTXD requiere una versión específica de controlador?
Sí. Debe usar los controladores RSLinx Classic que soportan el hardware KTXD. Asegúrese de que su sistema operativo siga siendo compatible con controladores heredados de bus ISA, ya que los entornos modernos de Windows de 64 bits generalmente no soportan este hardware directamente.
-
¿Puedo usar esta tarjeta para programar procesadores SLC 500 y PLC-5?
Absolutamente. La 1784-KTXD actúa como el puente principal de programación para el PLC-5 (a través de DH+) y la familia SLC 500 (a través de DH-485), proporcionando acceso completo a la lógica ladder y tablas de datos.
-
¿Qué debo verificar si la computadora no reconoce la tarjeta?
Verifique la configuración de los interruptores DIP en la placa para la Dirección Base de Memoria y la Interrupción (IRQ). Las tarjetas ISA requieren asignación manual de recursos; asegúrese de que estas configuraciones no entren en conflicto con otro hardware en el BIOS o Administrador de Dispositivos de su PC.
-
¿Esta es una tarjeta reacondicionada o reparada?
No. Esta unidad es 100% Nueva. A diferencia de muchas tarjetas "KTXD" de excedentes que muestran signos de instalación o reparación previa, nuestro stock permanece en condición original y prístina para garantizar la máxima confiabilidad en campo.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
