Detalles del producto
Descripción del Producto

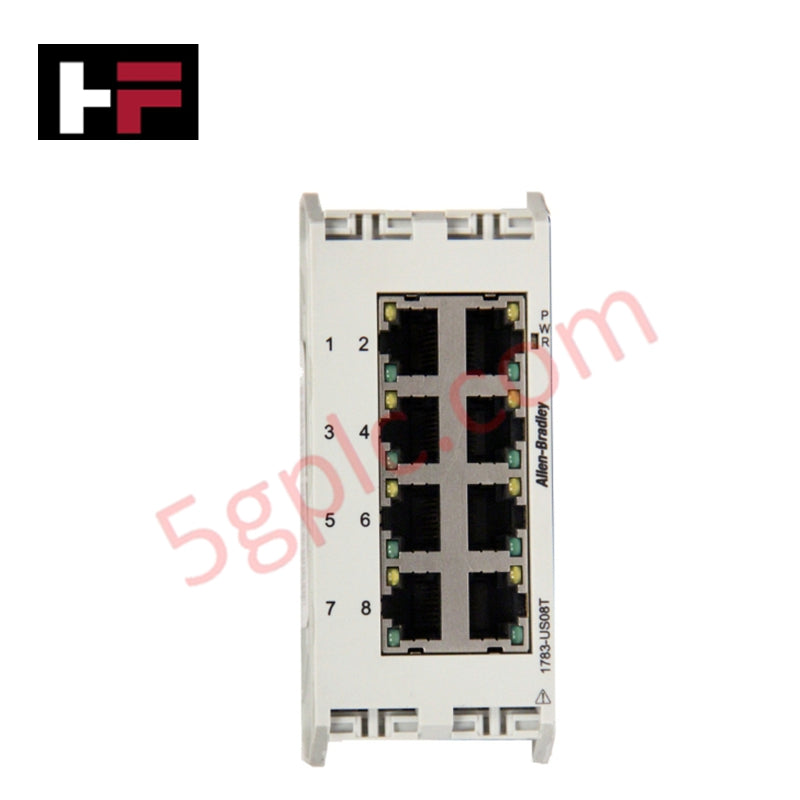

El 1783-US08T (Número de Parte: 1783-US08T) ofrece una solución de red rentable y lista para usar para sistemas de control industrial. Como parte de la serie Stratix 2000, este switch no gestionado está diseñado para ampliar la densidad de puertos en celdas de automatización de pequeña a mediana escala sin necesidad de una configuración de software compleja. El hardware robusto soporta comunicación Ethernet basada en cobre a velocidades de hasta 100 Mbps, lo que lo convierte en una opción ideal para conectar terminales HMI, PLCs y módulos de E/S distribuidos en una red local de máquinas.
Especificaciones Técnicas Detalladas
-
Marca del Producto: Allen-Bradley / Rockwell Automation
-
Identificador del Módulo: 1783-US08T
-
Capacidad de Red: Conmutación no gestionada de Capa 2
-
Cantidad Total de Puertos: 8 Puertos de Cobre
-
Tipo de Conector: RJ45 (10/100 Mbps)
-
Rango de Voltaje de Entrada: 18 a 30V DC o 18 a 26.4V AC
-
Voltaje Nominal de Alimentación: 24V DC / 20V AC
-
Consumo Máximo de Corriente: 400 mA
-
Corriente de Arranque Pico: 2.2 Amperios
-
Voltaje de Aislamiento: 30V (continuo), probado a 500V AC durante 60 segundos
-
Disipación de Potencia: 4.0 Vatios
-
Requisito de Cable de Red: Categoría 5e (Cat5e) o superior, 2 o 4 pares
-
Configuración de Montaje: Montaje en riel DIN de 35 mm
-
Clasificación de la Carcasa: Estilo abierto IP20
-
Temperatura de Operación: 0 a 60 grados Celsius (32 a 140 grados Fahrenheit)
-
Cumplimiento de Normas: Listado cULus, Marcado CE, Ex (Lugares Peligrosos)
Preguntas Frecuentes sobre Integración y Uso en Red
¿Cuáles son los principales beneficios de usar un switch no gestionado como el 1783-US08T?El 1783-US08T (Número de Catálogo: 1783-US08T) no requiere configuración. Está diseñado para comunicaciones de tipo "broadcast" donde no se necesitan funciones avanzadas como VLANs o snooping IGMP. Esto reduce el tiempo de puesta en marcha y elimina el riesgo de una configuración accidental de firmware o software en redes simples de máquinas.
¿Este switch soporta Power over Ethernet (PoE)?No, el Stratix 2000 1783-US08T es un switch de datos estándar. No proporciona energía a los dispositivos conectados. Si su aplicación requiere alimentar cámaras o puntos de acceso inalámbricos a través del cable Ethernet, sería necesario un switch con PoE de la serie Stratix 5700 o superior.
¿Cómo maneja el 1783-US08T diferentes velocidades de comunicación?Cada uno de los 8 puertos RJ45 cuenta con auto-negociación y auto-MDI/MDIX crossover. Esto significa que el switch detecta automáticamente la velocidad (10 o 100 Mbps) y el modo dúplex del dispositivo conectado, así como corrige automáticamente el cableado directo o cruzado.
