Detalles del producto
Descripción del Producto

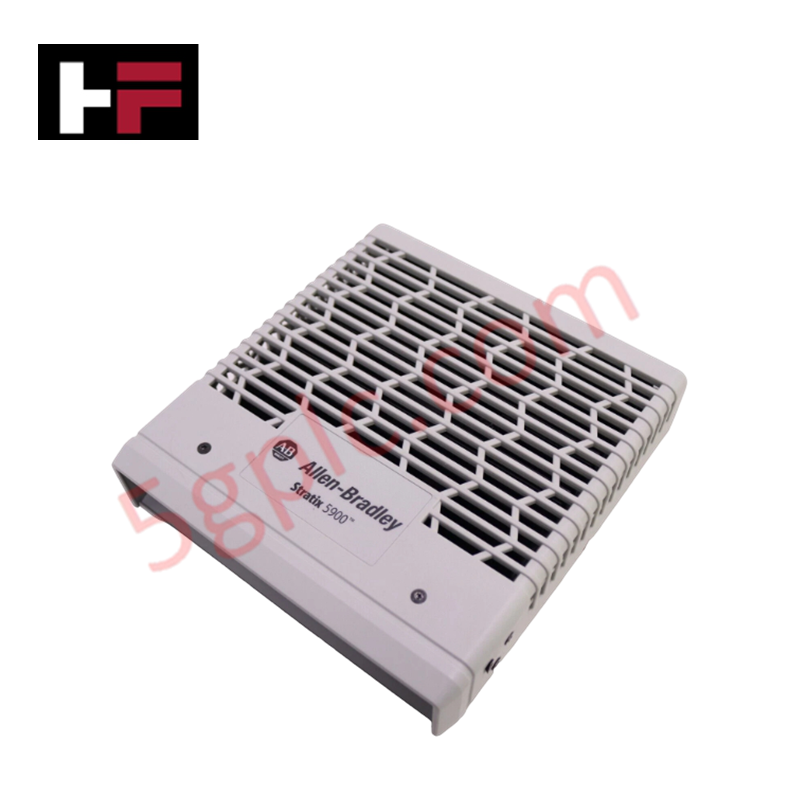

El Allen-Bradley 1783-SR funciona como una puerta de enlace perimetral de red robusta dentro de la línea de routers de servicios industriales Stratix 5900. Esta plataforma de hardware asegura y gestiona el tráfico de datos que pasa entre las arquitecturas de control en planta y las redes corporativas más amplias de Planificación de Recursos Empresariales (ERP).
Al combinar el conmutador Ethernet local con el puente serial de Red de Área Amplia (WAN), este dispositivo de enrutamiento establece límites de comunicación seguros y deterministas alrededor de controladores programables sensibles. Distribuimos este activo de red exclusivamente como una unidad 100% nueva, original y sellada de fábrica para garantizar registros limpios del firmware de fábrica, seguridad física del hardware sin compromisos y protección completa de la garantía de fábrica.
Especificaciones Técnicas
La tabla a continuación detalla las interfaces de hardware, requisitos de energía y puertos de comunicación del dispositivo 1783-SR:
| Parámetro | Rendimiento y Configuración de Red |
| Fabricante | Allen-Bradley / Rockwell Automation |
| Número de Parte | 1783-SR |
| Serie del Producto | Router de Servicios Stratix 5900 |

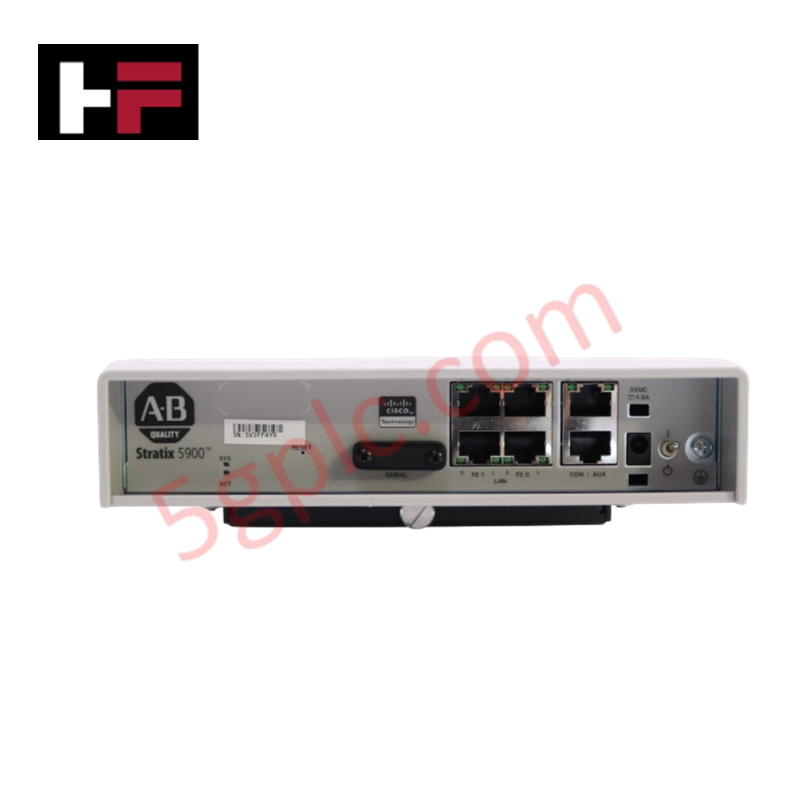

| Puertos Fast Ethernet (FE) | 4 x Puertos 10/100 Base-TX |
| Puertos Gigabit Ethernet (GE) | 1 x Puerto 10/100/1000 Base-T |
| Interfaz Serial WAN | 1 x Puerto de Comunicación Serial DB9 |
| Voltaje de Entrada Operativo | Alimentación Externa de 5V DC |
| Estilo de Montaje del Gabinete | Montaje en Riel DIN |
Ventajas de Ingeniería
-
Integra Hardware Serial Antiguo en Topologías Ethernet Modernas: El puerto serial integrado permite a los ingenieros de planta conectar módems antiguos o unidades de telemetría remota directamente a una columna vertebral Ethernet moderna. Esta interfaz elimina la necesidad de convertidores de protocolo independientes, reduciendo el tiempo de configuración y disminuyendo los posibles puntos de falla en estaciones remotas de tratamiento de agua o campos de petróleo y gas.
-
Separa Datos Críticos de Control del Tráfico General Empresarial: El dispositivo utiliza una estructura de enrutamiento de alta velocidad que maneja conexiones dedicadas de Red de Área Amplia de forma independiente de las redes locales de maquinaria. Esta separación evita que los picos de tráfico de la red de oficina inunden el piso de fábrica, asegurando tasas de actualización constantes a nivel de milisegundos para líneas de fabricación activas.
-
Resiste Interferencias Severas en Gabinetes de Control Eléctrico: Un blindaje metálico resistente cubre todo el gabinete del 1783-SR, bloqueando el ruido electromagnético generado por variadores de frecuencia cercanos y contactores de línea de alto voltaje. El diseño robusto del gabinete asegura una transmisión clara de datos sin pérdida de paquetes cuando los técnicos montan la unidad directamente dentro de paneles de control de máquinas compactos y de alta densidad.
Preguntas Frecuentes
-
¿Puedo alimentar este router directamente desde una fuente de alimentación estándar de 24V DC de un panel de control industrial?
No. El 1783-SR requiere un voltaje de entrada constante de 5V DC para operar su electrónica interna. Conectar 24V DC directamente a los pines de entrada destruirá el circuito interno. Los técnicos deben usar el módulo reductor de voltaje recomendado por fábrica para bajar el voltaje estándar del panel de control a los 5V DC necesarios.
-
¿Qué funciones específicas cumplen los 4 puertos Fast Ethernet y el puerto Gigabit único?
Normalmente, los ingenieros usan los 4 puertos Fast Ethernet (10/100) como un conmutador local para agrupar dispositivos a nivel de máquina como PLCs, HMIs y variadores de velocidad. El puerto Gigabit Ethernet único (10/100/1000) sirve como canal de enlace ascendente de alta velocidad, transfiriendo métricas agregadas de producción del taller a conmutadores de distribución principales o terminales de servidores corporativos locales.
-
¿Cómo conecto a tierra el router 1783-SR para evitar que la descarga estática corrompa los flujos de datos?

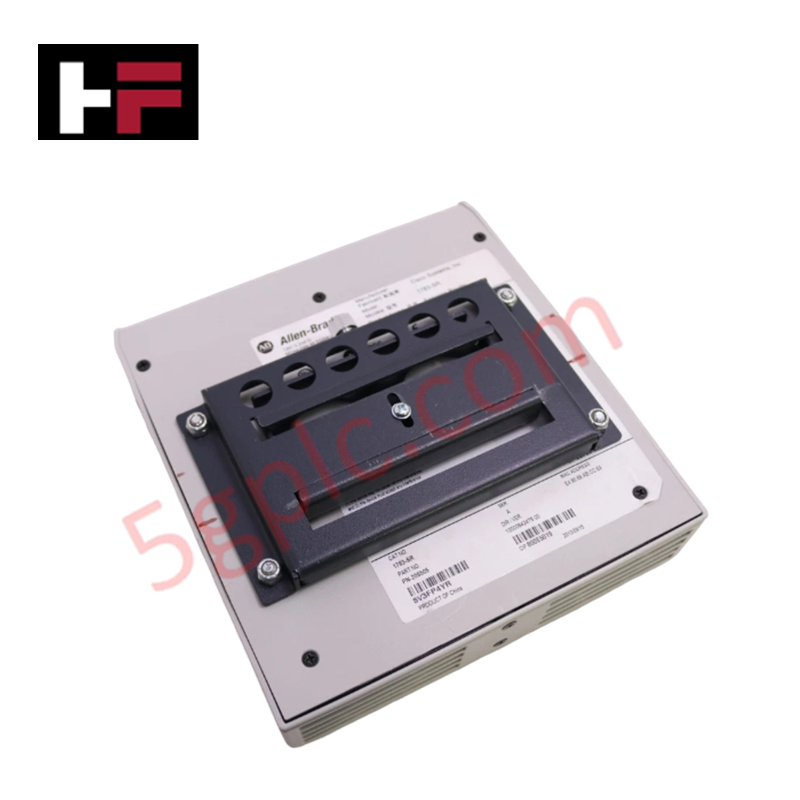

El panel trasero incorpora un clip robusto para montaje en riel DIN que funciona también como camino mecánico de tierra del chasis. Para máxima estabilidad de señal en áreas de alta vibración o alta interferencia electromagnética, debe limpiar el riel DIN de óxido o pintura, montarlo firmemente en un subpanel metálico conectado a tierra y conectar una correa de cobre dedicada desde el terminal de tierra del gabinete hasta el bus principal de tierra del recinto.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
