Detalles del producto
Descripción del Producto

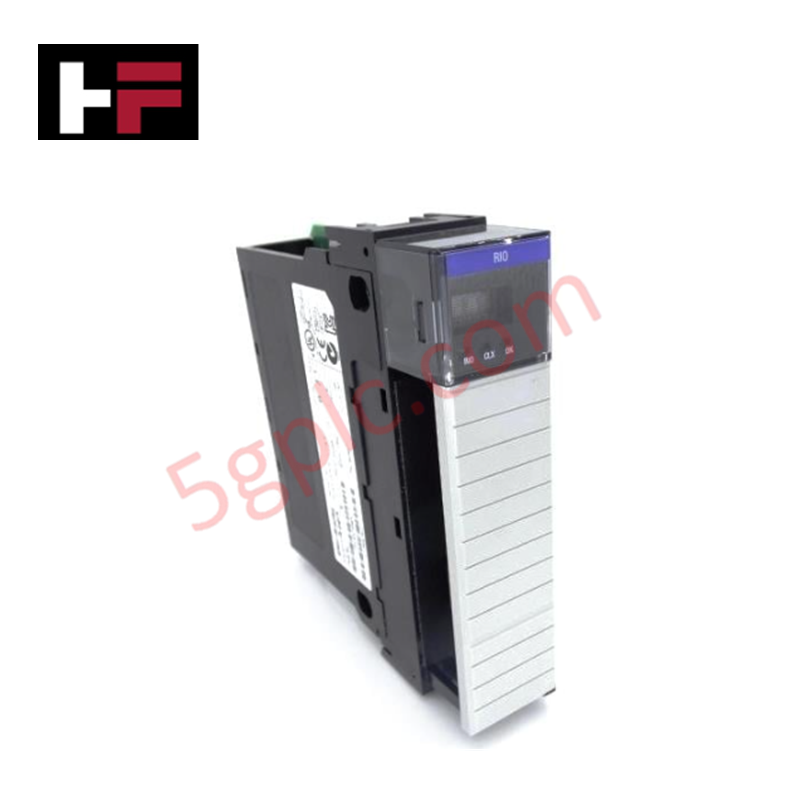

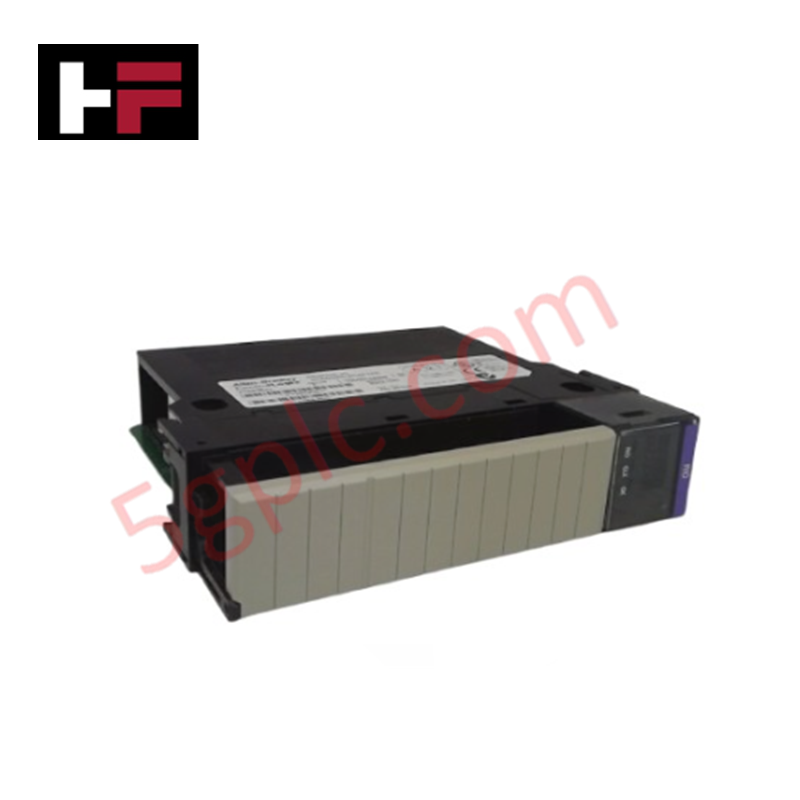

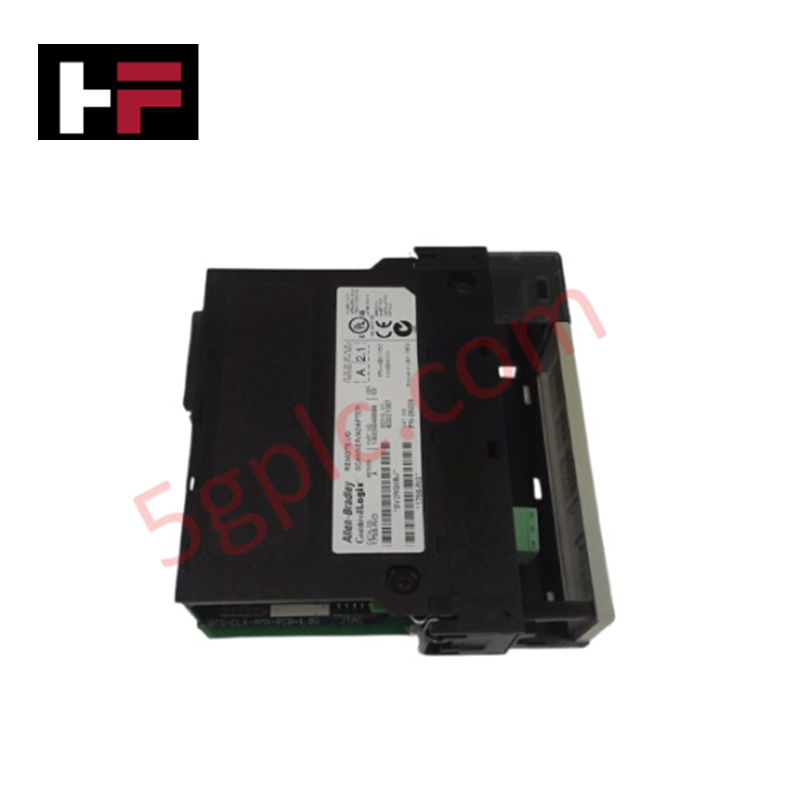

El 1756-RIO funciona como un puente de comunicación crítico entre las plataformas modernas ControlLogix y las redes heredadas Remote I/O (RIO). Este módulo permite que un controlador ControlLogix gestione dispositivos de campo RIO existentes, incluyendo racks de E/S 1771 y adaptadores especializados, sin necesidad de una renovación completa del hardware. Soporta modos tanto de escáner como de adaptador, permitiendo configuraciones flexibles maestro/esclavo en toda la planta. Ofrecemos esta unidad como 100% Nueva y original de fábrica, garantizando sincronización y integridad de señal sin interrupciones para sus migraciones críticas de sistemas heredados.
Especificaciones Técnicas
El 1756-RIO facilita el intercambio de datos a alta velocidad a través del backplane mientras mantiene una estricta sincronización con los dispositivos de campo.
| Característica | Especificación |
| Soporte de Red | Remote I/O (RIO) |
| Capacidad de Rack | Hasta 32 racks físicos |
| Tipos de Transferencia de Datos | Digital, Analógica, Transferencia por Bloques, Especializada |
| Consumo de Corriente (5.1V DC) | 450 mA |
| Consumo de Corriente (24V DC) | 5 mA |
| Disipación de Potencia | 2.5 Vatios |
| Disipación Térmica | 8.5 BTU/h |
| Voltaje de Aislamiento | 50V (Continuo) |
| Ancho de Ranura | Una (1) ranura |
Ventajas de Ingeniería
-
Transferencia de Datos sin Mensajes: El 1756-RIO maneja intercambios complejos de datos—incluyendo digital, analógico y transferencias por bloques—sin requerir instrucciones explícitas de "Mensaje" (MSG) en la lógica del controlador. Esta gestión a nivel de hardware reduce la carga de la CPU y simplifica el desarrollo del código.
-
Vida Extendida para Sistemas Heredados: Este módulo permite que las instalaciones actualicen sus controladores principales a ControlLogix mientras mantienen confiables conexiones 1771 I/O o 1794-ASB. Esta estrategia de migración gradual reduce el tiempo de inactividad y minimiza el gasto de capital inmediato.
-
Versatilidad de Doble Modo: Los ingenieros pueden configurar el 1756-RIO como Escáner (controlando otros dispositivos) o como Adaptador (actuando como esclavo de un PLC remoto). Esta flexibilidad soporta el intercambio complejo de datos peer-to-peer entre arquitecturas PLC heredadas y modernas.
-
Redes de Alta Capacidad: Soportando hasta 32 racks físicos y 10 conexiones programadas de E/S, un solo 1756-RIO gestiona extensas configuraciones distribuidas de E/S. Su baja disipación térmica (8.5 BTU/h) previene acumulación de calor en chasis ControlLogix densamente poblados.
Preguntas Frecuentes
-
¿Puede el 1756-RIO manejar Transferencias por Bloques para módulos analógicos?
Sí. El módulo soporta completamente los protocolos de Transferencia por Bloques (BT), permitiendo que el controlador ControlLogix lea y escriba datos multi-palabra en módulos analógicos y especializados ubicados en la red RIO.
-
¿Dónde debo instalar el módulo en el chasis 1756?
Puede instalar el 1756-RIO en cualquier ranura disponible dentro del chasis ControlLogix. Obtiene energía directamente del backplane y no requiere una ranura específica para la funcionalidad de escáner.
-
¿Este módulo requiere una fuente de alimentación separada para el enlace RIO?
No. El 1756-RIO obtiene su energía operativa (5.1V y 24V DC) del backplane del chasis. El cable de red RIO "Blue Hose" transporta las señales; sin embargo, asegúrese de instalar resistencias de terminación adecuadas (150 Ohm o 82 Ohm) en ambos extremos del enlace físico RIO.
-
¿Es esta unidad compatible con los controladores de la serie 1756-L8?
Sí. El 1756-RIO mantiene compatibilidad en toda la familia ControlLogix, proporcionando una interfaz estable para que los controladores L6, L7 y L8 se comuniquen con dispositivos heredados de campo.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
