Detalles del producto
Descripción del Producto

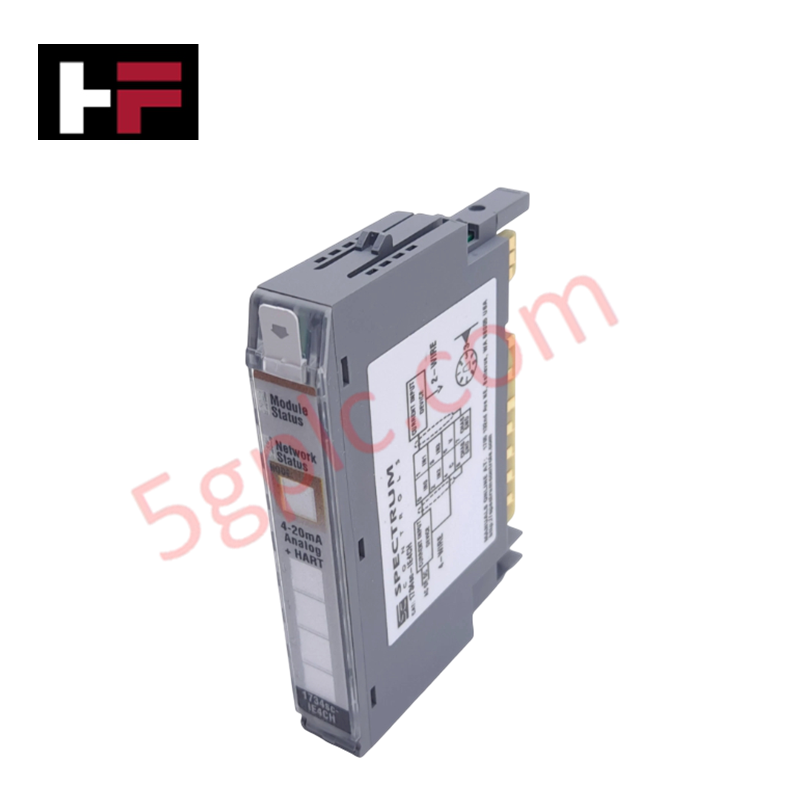

El 1734sc-IE4CH funciona como un módulo especializado de entrada analógica de alta densidad para la plataforma Allen-Bradley POINT I/O. Proporciona cuatro canales de entrada analógica de 4-20mA mientras permite simultáneamente la comunicación con el protocolo HART (Highway Addressable Remote Transducer). Este módulo permite a los ingenieros extraer variables secundarias del proceso y diagnósticos del dispositivo directamente desde instrumentos de campo inteligentes sin hardware adicional. Suministramos este módulo como 100% Nuevo y original de fábrica, garantizando la integridad total del hardware para sus circuitos de proceso críticos.
Especificaciones Técnicas
Este módulo cuenta con conversión de alta resolución y aislamiento eléctrico robusto para mantener la pureza de la señal en entornos industriales.
| Característica | Especificación |
| Número de Entradas | 4 Canales Analógicos + HART |
| Resolución | 16 bits |
| Rango de Señal | 4–20 mA |
| Variables HART | PV, SV, TV, FV (Primaria, Secundaria, Terciaria, Cuaternaria) |
| Precisión | < 0.1% del rango (0 °C a 25 °C) |
| Impedancia de Entrada | 250 Ohmios (Típico) |
| Tiempo de Muestreo | 33 ms (@480 Hz) a 488 ms (@50/60 Hz) |
| Protección contra Sobrecorriente | 28 mA Continuos |
| Aislamiento | 50 VDC Campo a Backplane / 10 VDC Canal a Canal |
Ventajas para Ingeniería
-
Integración de Datos HART: El 1734sc-IE4CH captura datos avanzados de diagnóstico e información multivariable de transmisores inteligentes. Esta capacidad permite el mantenimiento predictivo al monitorear la salud del dispositivo y parámetros secundarios del proceso (TV/FV) a través del cableado 4-20mA existente.
-
Procesamiento de Señal de Alta Precisión: La resolución de 16 bits asegura una adquisición de datos detallada para aplicaciones sensibles. Detecta fluctuaciones mínimas en las variables del proceso, permitiendo que el controlador realice ajustes más precisos en sistemas de lazo cerrado.
-
Aislamiento Mejorado entre Canales: El aislamiento de 10 VDC canal a canal minimiza interferencias por bucles de tierra y previene la "diafonía" entre entradas adyacentes. Esto asegura que una falla en un instrumento no corrompa los datos de los otros tres canales.
-
Diseño Compacto de Un Solo Espacio: El módulo encaja en una base estándar POINT I/O. Proporciona cuatro canales habilitados para HART en un ancho de espacio único, maximizando la densidad de E/S en cajas de conexiones pequeñas y reduciendo los costos totales de hardware en el gabinete.
Preguntas Frecuentes
-
¿El 1734sc-IE4CH requiere una base terminal específica?
El módulo se instala en cualquier base terminal estándar 1734-TB o 1734-TBS. Asegúrese de que la base esté correctamente codificada para el módulo de entrada analógica para evitar una inserción incorrecta del módulo.
-
¿Puedo usar este módulo para señales estándar de 4-20mA sin HART?
Sí. El módulo funciona como un módulo de entrada analógica de alta precisión de 16 bits para transmisores estándar de 4-20mA. Puede activar o desactivar las funciones de comunicación HART mediante la configuración del software.
-
¿Cómo maneja el 1734sc-IE4CH la alimentación del lado de campo?
El módulo toma la alimentación del backplane para su lógica interna, pero debe proporcionar alimentación del lado de campo a sus transmisores 4-20mA. Verifique que su fuente de alimentación mantenga el voltaje requerido para la impedancia típica de 250 Ohmios de cada canal.
-
¿Qué entorno de software soporta las variables HART?
Configura el 1734sc-IE4CH usando Studio 5000 Logix Designer. Las variables HART (PV, SV, TV, FV) se asignan directamente a la base de datos de etiquetas del controlador para un acceso fácil en su lógica de control o HMI.
