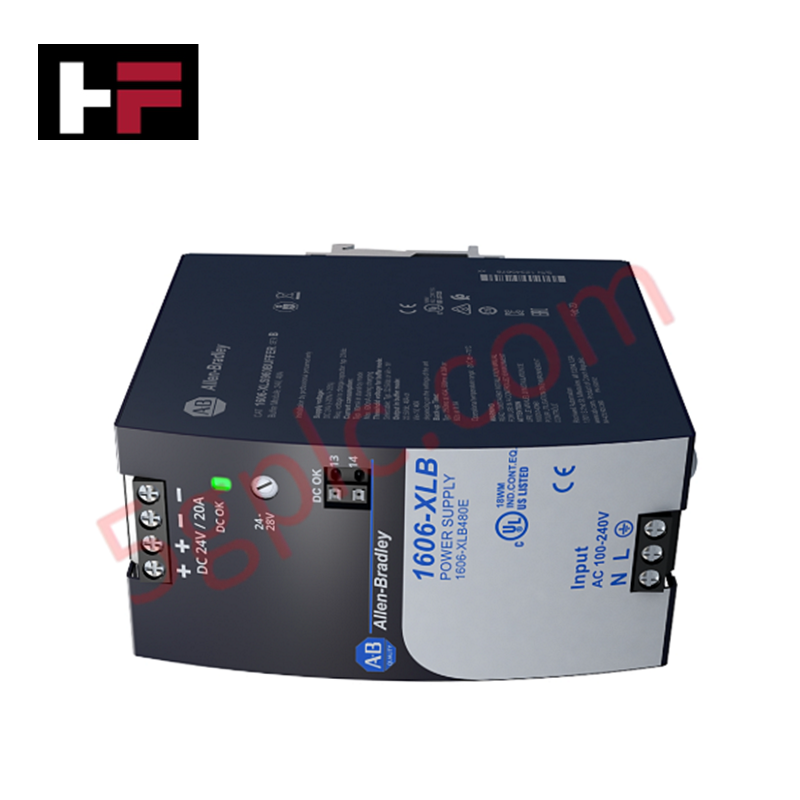

Fuente de alimentación conmutada Bulletin 1606-XLB480E | Allen-Bradley

Descripción del Producto

El 1606-XLB480E funciona como una fuente de alimentación conmutada de alto rendimiento diseñada para sistemas de control industrial exigentes. Convierte voltajes de entrada estándar de CA o CC en una salida estabilizada y ajustable de 24-28 VDC. Con una potencia robusta de 480W , este módulo alimenta racks PLC de alta capacidad, paneles HMI y actuadores de campo. Proporcionamos esta unidad como 100% completamente nueva hardware original, garantizando la máxima estabilidad eléctrica y vida útil en su infraestructura de automatización.

Especificaciones Técnicas

El 1606-XLB480E utiliza tecnología avanzada de conversión de energía para lograr una densidad y eficiencia superiores:

Ventajas Técnicas

• Alta Eficiencia Operativa: El módulo alcanza una eficiencia del 93.6%, lo que reduce significativamente la generación de calor dentro de los gabinetes de control. Esta menor huella térmica extiende la vida útil de los componentes electrónicos adyacentes.

• Versatilidad de Entrada Universal: El amplio rango de entrada (85-264 VAC / 90-375 VDC) permite su uso en redes eléctricas globales y soporta sistemas con baterías de respaldo DC sin necesidad de SKUs separados.

• Compacto para Riel DIN: Un ancho de 85 mm ahorra espacio valioso en rieles dentro de paneles saturados. El clip integrado para montaje en riel DIN asegura una instalación segura en ambientes con alta vibración.

• Protección Integral de Circuitos: Las protecciones incorporadas resguardan la carga contra sobrecargas, cortocircuitos, sobretensiones y condiciones de sobretemperatura. La unidad se recupera automáticamente tras la eliminación de fallas, minimizando el tiempo de inactividad del sistema.

• Amplio Rango de Temperatura: El hardware opera de manera confiable desde -25°C hasta +70°C, haciéndolo adecuado para entornos industriales sin climatización y cajas de control exteriores.

Guías de Instalación y Cableado

1. Espacio para Flujo de Aire: Mantenga un espacio adecuado arriba y abajo de la unidad para la refrigeración por convección. Las operaciones de alta carga generan calor que requiere flujo de aire vertical.

2. Ajuste de Voltaje: Use el potenciómetro ubicado en el frente para afinar el voltaje de salida. Esto compensa las caídas de voltaje en cables largos hacia sensores o actuadores remotos.

3. Protección de Entrada: Aunque la unidad cuenta con protección interna, instale un fusible o interruptor externo en la entrada para cumplir con los códigos eléctricos locales y facilitar el aislamiento para mantenimiento.

Preguntas Frecuentes

P: ¿Puede el 1606-XLB480E manejar una entrada de CC?

R: Sí. Esta fuente de alimentación acepta un amplio rango de entrada de CC desde 90 VDC hasta 375 VDC, permitiendo su uso en aplicaciones especializadas de bus DC o baterías de respaldo.

P: ¿Requiere esta unidad un soporte de montaje separado para un riel DIN estándar?

R: No. El 1606-XLB480E cuenta con un mecanismo integrado y robusto para montaje en riel DIN. Se engancha directamente en rieles DIN estándar de 35 mm sin hardware adicional.

P: ¿Cómo reacciona la unidad ante un cortocircuito temporal en la salida?

R: El circuito de protección interno limita inmediatamente la corriente para evitar daños. Una vez que se elimina el cortocircuito, la fuente de alimentación reanuda automáticamente la salida normal de 24V sin necesidad de reinicio manual.

P: ¿La corriente nominal de 20A es constante en todo el rango de ajuste de 24-28V?

R: La potencia total está limitada a 480W. Si ajusta la salida a 28V, la corriente continua máxima disminuye ligeramente para mantener el límite térmico de 480W. Use el ajuste de 24V para alcanzar la capacidad completa de 20A.
