1492-TIFM40F-24-2 | Allen-Bradley | Módulo de Terminación de Interfaz de Salida Fusible Bulletin 1492

Descripción del Producto

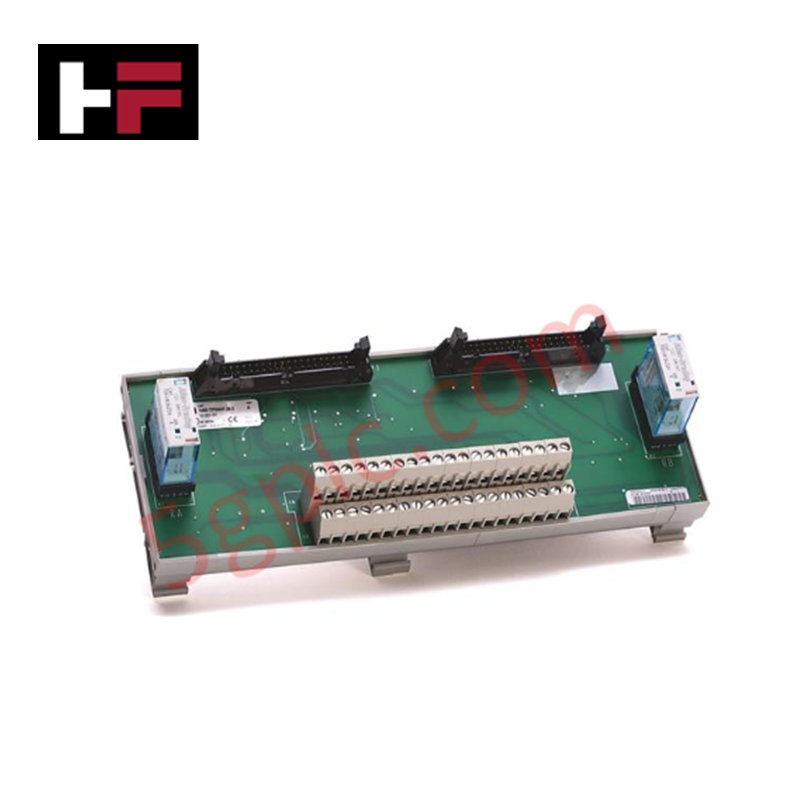

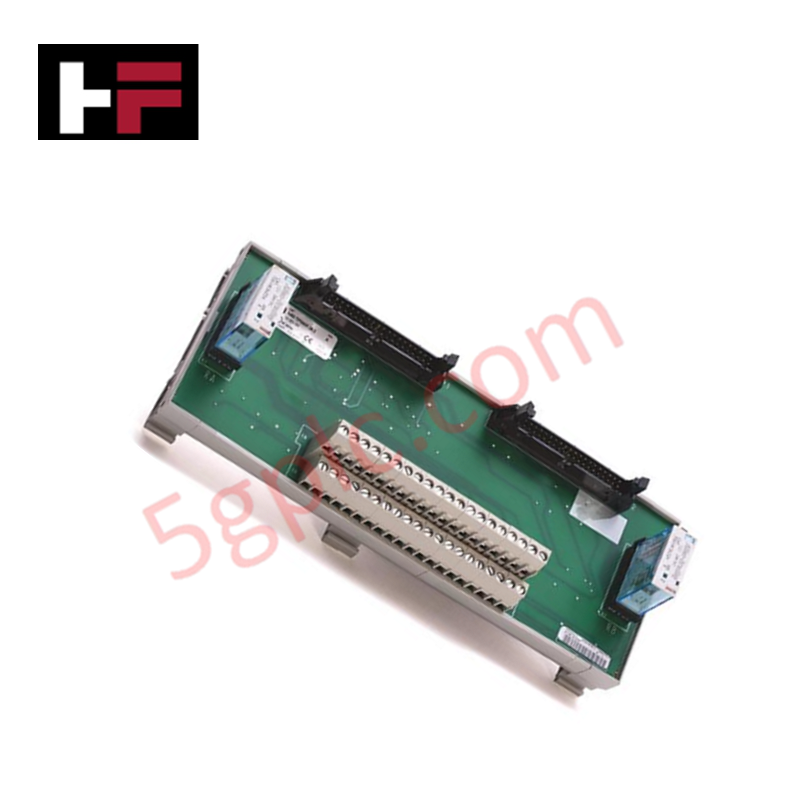

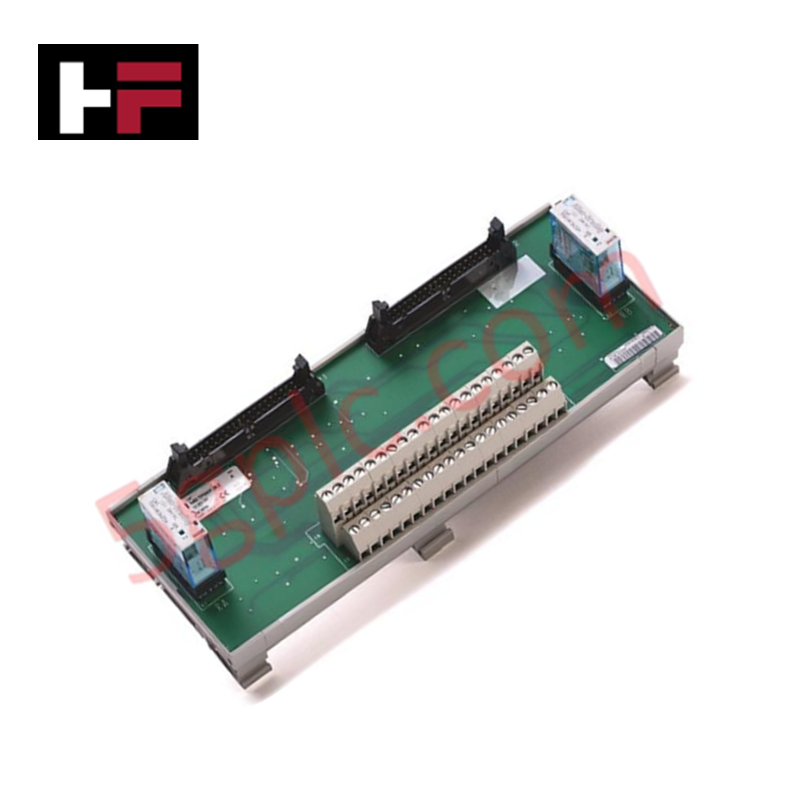

El Allen-Bradley 1492-TIFM40F-24-2 funciona como un módulo de terminación de interfaz de salida con fusible de alta integridad (IFM) diseñado para redes de seguridad funcional y aislamiento de emergencia. Este módulo digital especializado actúa como el puente físico y eléctrico seguro que canaliza señales desde dos tarjetas de salida diagnóstica ControlLogix 1756-OB16D independientes hacia cargas de campo terminales. Al interconectar estas salidas, el módulo permite que el controlador de seguridad ejecute configuraciones de apagado de seguridad de doble canal SIL2 (Nivel de Integridad de Seguridad 2).

Suministramos este componente estrictamente como una  unidad 100% nueva, original y sellada de fábrica para garantizar caminos internos terminales impecables, alojamientos de fusibles prístinos y operación sin compromisos dentro de bucles críticos de desenergización de emergencia.

Especificaciones Técnicas

La tabla a continuación registra los parámetros precisos de integración de hardware, perfiles de seguridad y arquitectura de este módulo de terminación de salida:

Ventajas de Ingeniería

• Impone Interbloqueo de Salida de Doble Canal SIL2: La configuración interna del circuito cruza las líneas de salida de dos tarjetas 1756-OB16D distintas en una matriz de votación redundante. Esta arquitectura permite que el procesador de seguridad ejecute con éxito un apagado de seguridad en toda la planta incluso si una tarjeta de salida individual sufre una falla de transistor congelado o soldado.

• Aísla Cortocircuitos de Campo con Fusibles Dedicados: Fusibles individuales por canal protegen cada línea de salida en el bloque terminal. Cuando un actuador o solenoide hace un cortocircuito en campo, el fusible correspondiente del módulo se funde inmediatamente, aislando esa ruta de falla específica y previniendo que las sobretensiones de alta corriente dañen la costosa circuitería de salida ControlLogix aguas arriba.

• Reduce el Volumen del Gabinete de Cableado Personalizado: Este módulo integrado consolida múltiples tiras terminales, bloques de fusibles externos y cables puente complicados en una sola huella compacta. Los cables multiconductores estándar 1492 se conectan directamente desde las tarjetas 1756-OB16D al frente del módulo, reduciendo el tiempo de cableado punto a punto hasta en un 75% y eliminando errores humanos durante el montaje del panel.

Preguntas Frecuentes

• ¿Puedo emparejar este módulo 1492-TIFM40F-24-2 con tarjetas de salida estándar 1756-OB16 o 1756-OB32?

  No. Este módulo cuenta con trazado interno y asignaciones de pines diseñados explícitamente para dividir y reflejar señales para los dos módulos de salida diagnóstica 1756-OB16D requeridos por bucles SIL2. Conectar tarjetas no diagnósticas o de diferente densidad altera la configuración de pines, compromete la lógica de votación de seguridad y puede causar fallas de configuración en el controlador de seguridad Logix.

• ¿Qué prácticas de montaje y orientación previenen puntos calientes localizados alrededor del módulo?

  Coloque el módulo horizontalmente en un riel DIN limpio y sin pintar de 35mm dentro de su gabinete de cableado. Mantenga un espacio vertical mínimo de 50mm (2.0 pulgadas) arriba y abajo del módulo para permitir la convección natural del aire, lo que asegura que el calor generado por los bucles de salida a plena carga se disipe de forma segura fuera de la carcasa del módulo.

• ¿Esta unidad contiene indicadores diagnósticos internos que coincidan con las capacidades de la tarjeta 1756-OB16D?

  El módulo proporciona protección física con fusibles y enrutamiento de seguridad entre canales, mientras que las tarjetas ControlLogix 1756-OB16D emparejadas manejan el registro diagnóstico electrónico. Las tarjetas de salida diagnóstica detectan la condición de circuito abierto causada por un fusible fundido en el módulo 1492 y reportan la falla precisa del canal directamente al programa del controlador de seguridad.
