140XBP01000 Schneider Electric | Backplane de bastidor de 10 ranuras Modicon Quantum

Descripción del Producto

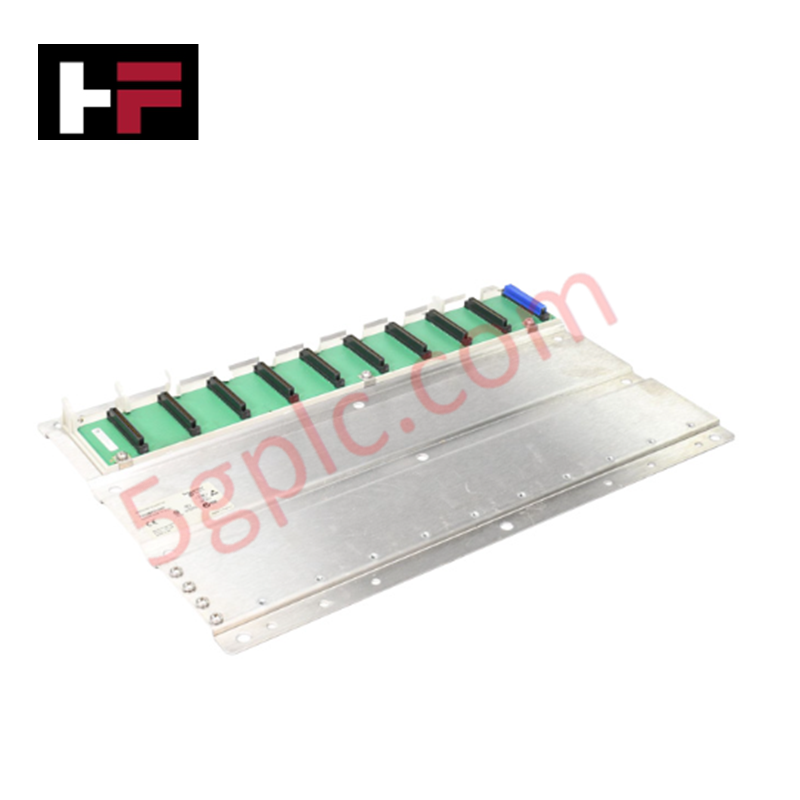

El Schneider Electric 140XBP01000 proporciona el bus de comunicación eléctrica y mecánica fundamental para la plataforma de automatización Modicon Quantum. Este backplane de bastidor robusto de 10 ranuras enruta señales de datos de alta velocidad y energía lógica entre unidades centrales de procesamiento, fuentes de alimentación, módulos de red y tarjetas de E/S. Establece una columna vertebral de comunicación resistente que soporta arquitecturas de control local, subensamblajes de E/S remotos y configuraciones de red distribuidas en plantas de energía, instalaciones de fabricación química e infraestructuras municipales de agua.

Especificaciones Técnicas

Ventajas de Ingeniería

• Integración Universal Multi-Topología: Los paneles de control modernos requieren opciones flexibles de disposición de E/S para reducir la latencia de la red. El 140XBP01000 elimina las restricciones de hardware especializado al aceptar CPUs locales, conexiones remotas de red de E/S y módulos de infraestructura distribuidos de forma intercambiable. Esta arquitectura de plataforma común permite a los equipos de ingeniería estandarizar un único modelo de backplane en toda la instalación.

• Blindaje de Bus de Datos de Alta Integridad: Los equipos industriales de alta tensión y los variadores de motor cercanos generan interferencias electromagnéticas severas (EMI). Este backplane incorpora planos de tierra internos de cobre grueso y pistas de bus multicapa rígidas que suprimen activamente la diafonía inductiva entre canales de comunicación adyacentes. Este blindaje interno previene la corrupción de datos y mantiene estables los tiempos de escaneo entre módulos.

• Montaje Estructural Rígido de Calibre Pesado: Los ambientes de alta vibración, como salas de motores marinos o instalaciones de trituración de rocas, pueden causar que backplanes delgados se flexionen, aflojando conexiones críticas de pines de módulos. El 140XBP01000 cuenta con una placa de montaje estructural gruesa y rígida que se ancla firmemente en los enclosures de control mediante puntos de tornillo directo. Esta rigidez mecánica elimina la flexión, manteniendo contacto uniforme en las 10 ranuras.

• Geometría Optimizada para Disipación Térmica: Encerrar módulos de alta potencia dentro de cajas sin ventilación genera bolsas de calor localizadas que aceleran el envejecimiento de componentes. La disposición física de este backplane optimiza las corrientes de aire pasivo alrededor de los módulos instalados, expulsando aire caliente hacia arriba mientras atrae aire más frío a través de la base para reducir la temperatura interna del enclosure.

• Tolerancias de Conexión de Grado Industrial: Insertar y extraer módulos repetidamente durante pruebas de panel puede debilitar los sockets estándar del backplane. Schneider Electric fabrica estas 10 ranuras con contactos de resorte chapados en oro de alta calidad que mantienen presión constante de inserción durante miles de ciclos operativos, previniendo fallos por microarco y caídas de señal.

Preguntas Frecuentes

• ¿Suministran este backplane 140XBP01000 como unidad original completamente nueva?

  Sí. Suministramos este producto estrictamente como una unidad original 100% nueva de fábrica. Se envía en la caja industrial auténtica de Schneider Electric, completamente sin montar, conservando todas las tapas protectoras originales de terminales y los sellos de control de calidad de fábrica.

• ¿Puedo instalar cualquier combinación de fuentes de alimentación y CPUs Quantum en este bastidor?

  Sí. El 140XBP01000 enruta un bus paralelo estandarizado a través de las 10 ranuras. Esto permite posicionar fuentes de alimentación Modicon Quantum, procesadores centrales, coprocesadores de red especializados y tarjetas estándar de E/S discretas/analógicas en cualquier configuración de ranuras que coincida con el mapeo de su aplicación de software.

• ¿Cuáles son las dimensiones exactas del paquete requeridas para la planificación del espacio durante el transporte?

  El paquete de envío mide 1.850 pulgadas (4.700 cm) de alto, 11.614 pulgadas (29.500 cm) de ancho y 21.063 pulgadas (53.500 cm) de largo, con un peso total de envío de 4.475 lb (2.030 kg). Asegúrese de que su área de recepción disponga de espacio suficiente para desembalar el componente de forma segura.

• ¿Este chasis requiere conexiones específicas a tierra durante el montaje del panel?

  Sí. Para garantizar la máxima inmunidad a EMI y un rendimiento confiable del bus de módulos, debe conectar a tierra la placa rígida de montaje del backplane directamente a la tira de tierra del gabinete principal de control usando correas de cobre de baja impedancia y alta resistencia o arandelas estrella dedicadas bajo los tornillos de montaje.
