Detalles del producto

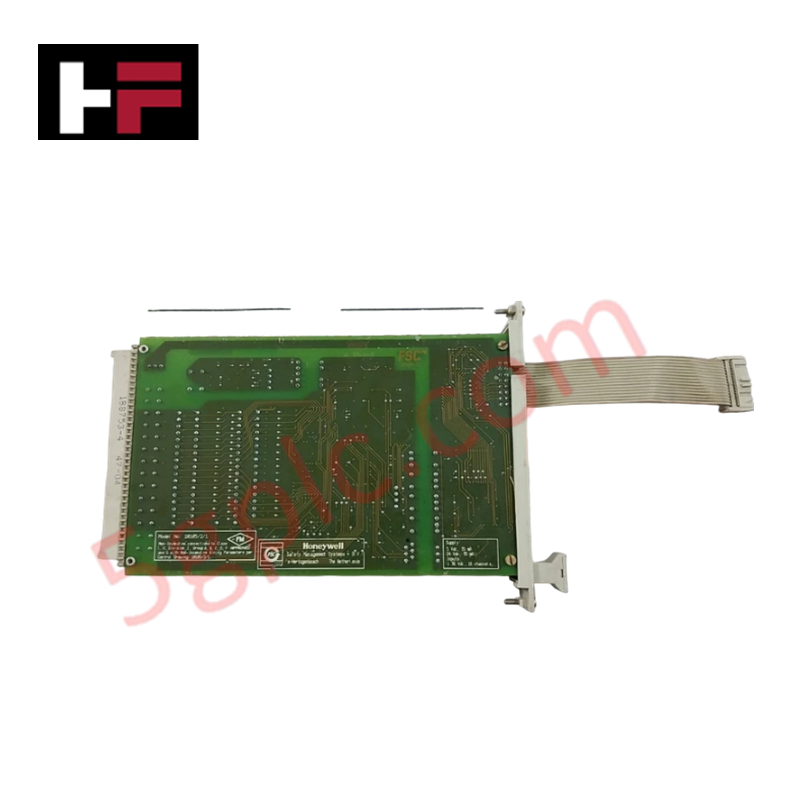

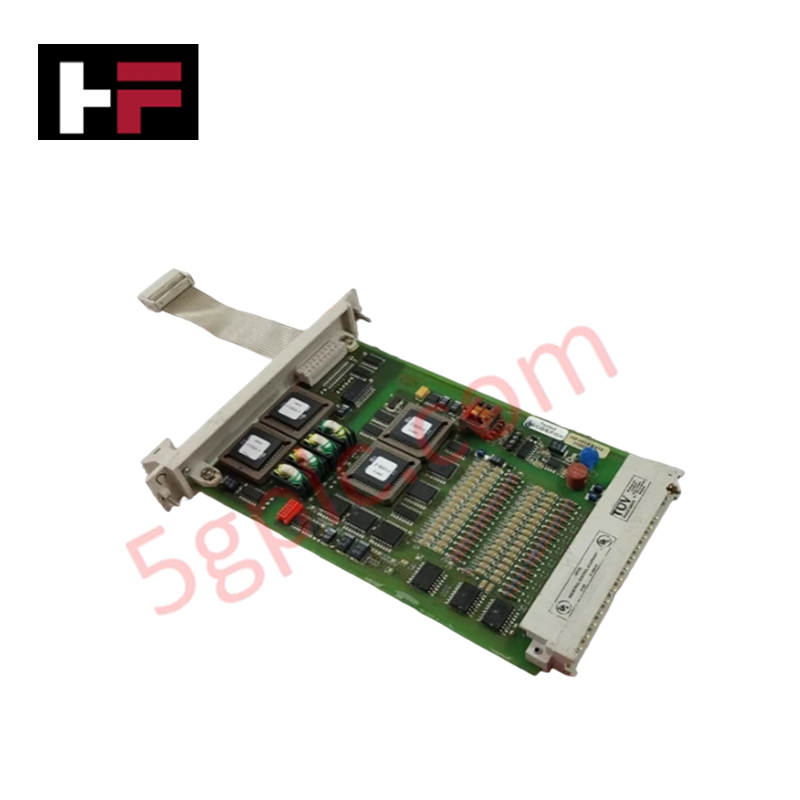

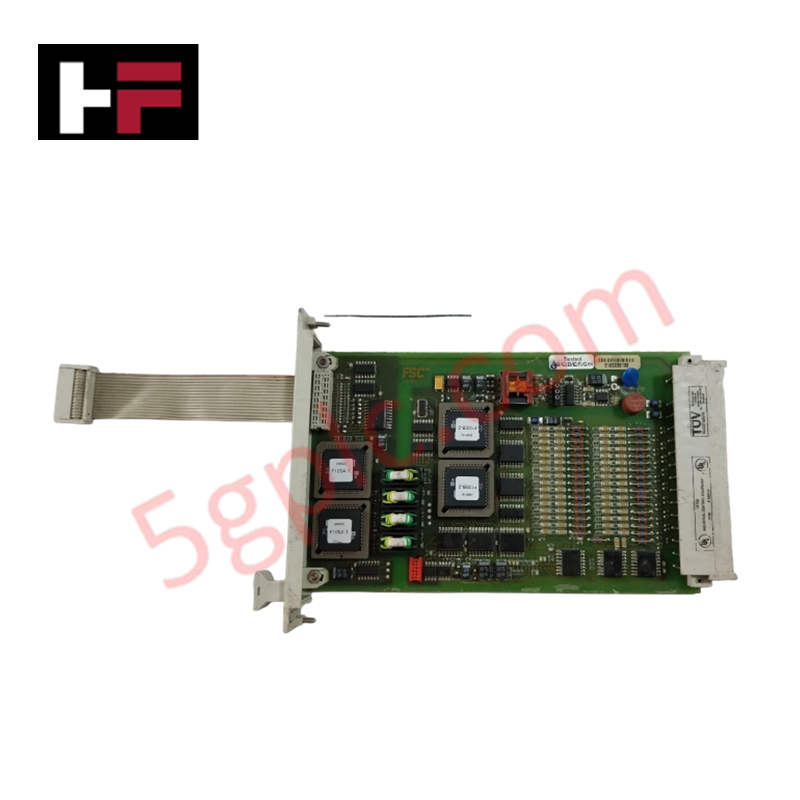

El Honeywell 10105/2/1, también catalogado como el 10105/2/1, módulo de entrada analógica de alta densidad a prueba de fallos, funciona como un componente de hardware específico para la adquisición de señales analógicas de 16 canales en plataformas de seguridad Honeywell FSC.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 10105/2/1 |
| Marca | Honeywell |
| Origen | Estándar OEM |
| Peso | 1.5 kg |
| Dimensiones | 4 HP x 3U (4 TE x 3 HE) |
| Temperatura de funcionamiento | 0 deg C a 60 deg C |
| Consumo eléctrico | 5 VDC 35 mA / 24 VDC 35 mA |
| Número de canales de entrada | 16 |
| Rango de entrada | 0 a 4.1 VDC |
| Resistencia de entrada | > 1 MOhm |
| Resolución del convertidor A/D | 12-bit (inexactitud: +/- 1 LSB) |
| Inexactitud del módulo | < 0.25% |
| Señal de entrada máxima | +/- 36 VDC |
| Diafonía entre canales | > 60 dB |
| Clase de seguridad | AK1-6 (AK6 en modo redundante) |
| Certificaciones | CE (TUV; UL pendiente) |
Aislamiento entre canales y conversión de señales
Las señales de los circuitos de campo de 0-20 mA se someten a un escalado para ajustarlas al rango de entrada interno de 0 a 4.1 VDC mediante vías de conversión externas. La interfaz física de señales se gestiona a través del módulo de conjunto de terminación de campo FTA-T-14 o mediante el módulo de conversión de entrada analógica 10105/A/1, ubicado en el conector de programación del plano posterior Px. La supresión integrada de la diafonía entre canales (> 60 dB) evita interferencias de medición entre canales de entrada adyacentes de alta densidad.
Preguntas frecuentes
P: ¿Cómo se convierte la corriente de campo al rango de entrada de 0 a 4.1 VDC?
R: La conversión de señales de 0-20 mA al nivel de entrada requerido de 0 a 4.1 VDC se realiza mediante el conjunto de terminación de campo FTA-T-14 o el módulo de conversión de entrada analógica 10105/A/1 conectado al conector del plano posterior Px.
P: ¿Qué requisitos de versión de software y clase de seguridad se aplican a este módulo?
R: El módulo requiere la versión 500 o posterior del software y alcanza la clasificación de seguridad AK1-6, o AK6 en arquitecturas de modo redundante.
Instrucciones para la instalación en campo
- Confirme que la alimentación del bastidor del sistema esté aislada antes de insertar el módulo en el chasis del subbastidor de 19 pulgadas.
- Alinee las guías de tarjeta del módulo de 4 HP x 3U con la ranura del bastidor y empuje firmemente hasta que el conector del plano posterior quede completamente encajado.
- Apriete los tornillos de retención superior e inferior para asegurar la conexión a tierra del chasis y la sujeción mecánica.
- Verifique que el hardware de conversión de señales de campo (FTA-T-14 o módulo conector 10105/A/1) esté conectado correctamente antes de conectar circuitos activos de 0-20 mA.
