Detalles del producto
Descripción del Producto

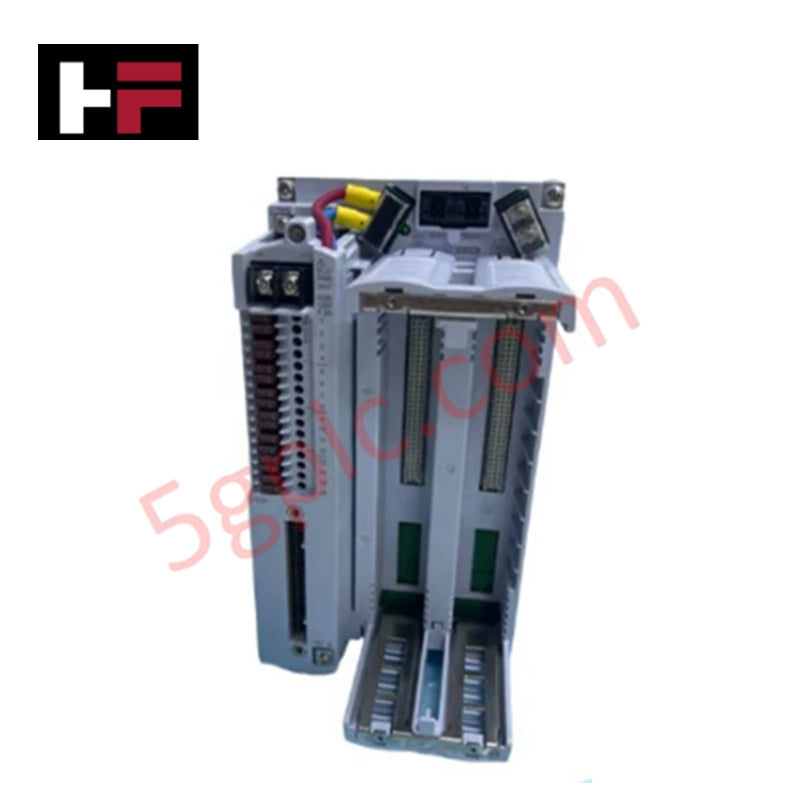

El Yokogawa S2BN1D-19030 funciona como una unidad base robusta para montaje en pared del sistema instrumentado de seguridad ProSafe-RS. Esta interfaz de hardware facilita la conexión segura entre las fuentes de alimentación de campo y los módulos de E/S del sistema mediante interfaces de conector de cable AKB. Diseñado para arquitecturas de seguridad descentralizadas, gestiona la distribución de energía de alta corriente mientras ofrece una protección ambiental extrema. Suministramos esta unidad como 100% Nueva y original, garantizando la integridad de seguridad y el aislamiento eléctrico requeridos para procesos industriales de alto riesgo.
Desglose del Número de Parte
El S2BN1D-19030 utiliza una lógica específica de sufijos para definir sus capacidades mecánicas y ambientales:
| Código de Sufijo | Especificación Técnica |
| S2BN1D | Modelo Base: Unidad Base de E/S ProSafe-RS |
| -1 | Tipo de Instalación: Montaje en pared |
| 9 | Interfaz: Interfaz de conector de cable (específicamente para cables AKB) |
| 0 | Protección: Tipo estándar sin protección contra explosiones |
| 3 | Ambiente: Recubrimiento estándar ISA G3 y amplio rango de temperatura (-40 a 70°C) |
| 0 | Código Fijo: Siempre 0 |
Especificaciones Técnicas
El S2BN1D-19030 mantiene un alto aislamiento eléctrico y densidad de potencia para operaciones del lado de campo.
-
Clasificación de Potencia de Campo: 24 V CC (+20%/-10%), hasta 11.0 A
-
Protección contra Sobretensión (OVP): Se activa a 32 V o menos
-
Tensión de Resistencia (E/S a Sistema): 1500 V CA durante 1 minuto
-
Tensión de Resistencia (Salida a Tierra): 500 V CA o más durante 1 minuto
-
Resistencia de Aislamiento: 100 MΩ o más (a 500 V CC)
-
Capacitancia Salida a Tierra: 0.4 μF o menos
-
Temperatura de Operación: -40°C a +70°C (Amplio rango)
-
Resistencia a la Corrosión: Cumple con el estándar ISA G3
-
Peso: Aproximadamente 1.4 kg
-
Condición: 100% Nueva y Original
Ventajas Técnicas
El S2BN1D-19030 resuelve desafíos críticos de implementación en entornos industriales severos:
-
Resistencia Térmica Extrema: Mientras que las unidades base estándar fallan en condiciones bajo cero o de calor intenso, esta variante "Sufijo 3" opera de manera confiable desde -40°C hasta +70°C. Esto permite su instalación en gabinetes de campo no climatizados ubicados en ambientes árticos o desérticos sin necesidad de calefacción o refrigeración auxiliar.
-
Protección contra Atmósferas Corrosivas: El recubrimiento conformado estándar ISA G3 protege el bus interno y los puntos de conexión del sulfuro de hidrógeno ($H_2S$), dióxido de azufre ($SO_2$) y cloro. Esto previene la "corrosión progresiva" que típicamente causa fallas en hardware en fábricas de papel, refinerías y plantas de tratamiento de aguas residuales.
-
Aislamiento Eléctrico de Alta Integridad: Una barrera de tensión de resistencia de 1500 V CA separa los circuitos de alimentación de campo del backplane sensible del sistema. Esto evita que fallas eléctricas localizadas o sobretensiones inducidas por rayos se propaguen al controlador central de seguridad, manteniendo la integridad de la Función Instrumentada de Seguridad (SIF).
-
Gestión de Distribución de Alta Corriente: La unidad maneja hasta 11.0 A de potencia de campo. La Protección contra Sobretensión integrada (OVP) a 32 V limita automáticamente los picos de tensión, protegiendo los módulos de E/S y sensores de campo aguas abajo de transitorios destructivos.
Preguntas Frecuentes
¿Cómo conecto la fuente de alimentación de campo al S2BN1D-19030?
La unidad cuenta con terminales dedicados para la fuente de alimentación de campo (EP+, EP-). Use el cable de alimentación adecuado para establecer un enlace seguro entre su fuente de 24 V CC y estos terminales, asegurándose de respetar la corriente máxima de 11.0 A.
¿Qué tipo de cable se requiere para la interfaz del sistema?
El sufijo "9" indica una interfaz de conector de cable diseñada específicamente para cables AKB. Asegúrese de usar cables de señal AKB originales de Yokogawa para mantener la impedancia y el apantallamiento requeridos para la comunicación ProSafe-RS.
¿Se puede usar esta unidad en entornos offshore peligrosos?
Aunque el recubrimiento ISA G3 ofrece excelente resistencia al aire salino y productos químicos, el sufijo "0" indica que la unidad no tiene protección contra explosiones. Para su instalación en zonas peligrosas (Clase I, Div 2 o Zonas ATEX), debe alojarse en un gabinete certificado a prueba de explosiones o purgado.
¿El peso de 1.4 kg afecta la estabilidad del montaje en pared?
El peso de 1.4 kg es relativamente ligero para unidades base industriales, pero recomendamos montarlo en una superficie rígida con amortiguación de vibraciones usando todos los puntos de fijación designados para asegurar la estabilidad mecánica a largo plazo en áreas de alta vibración.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
