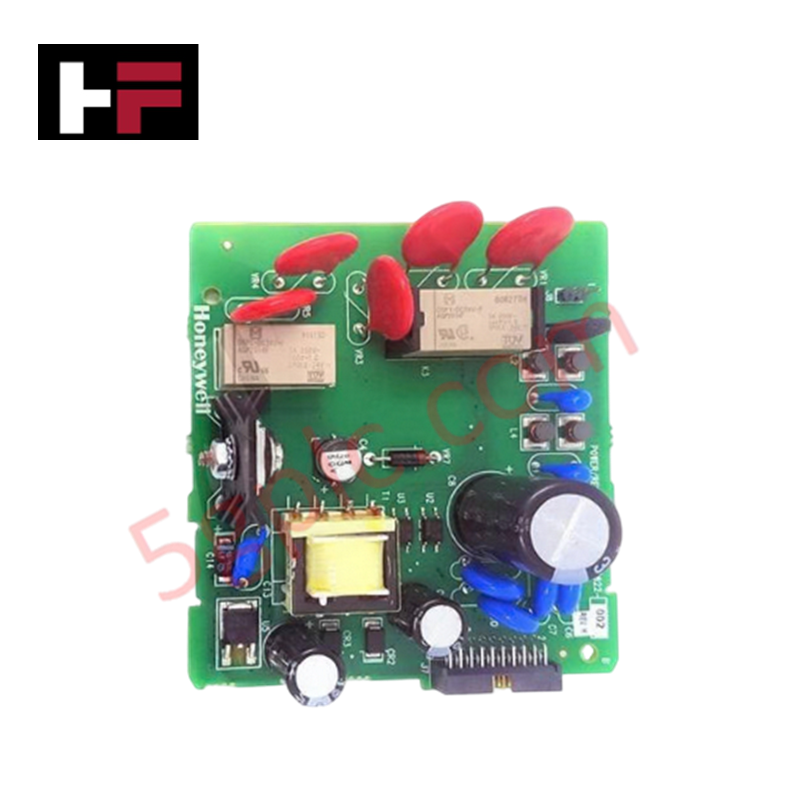

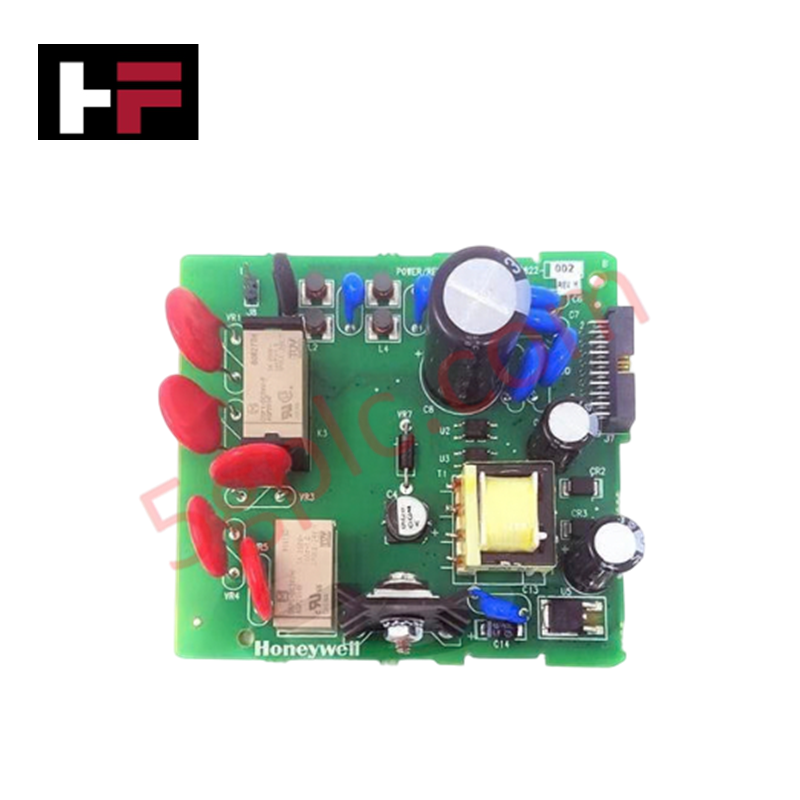

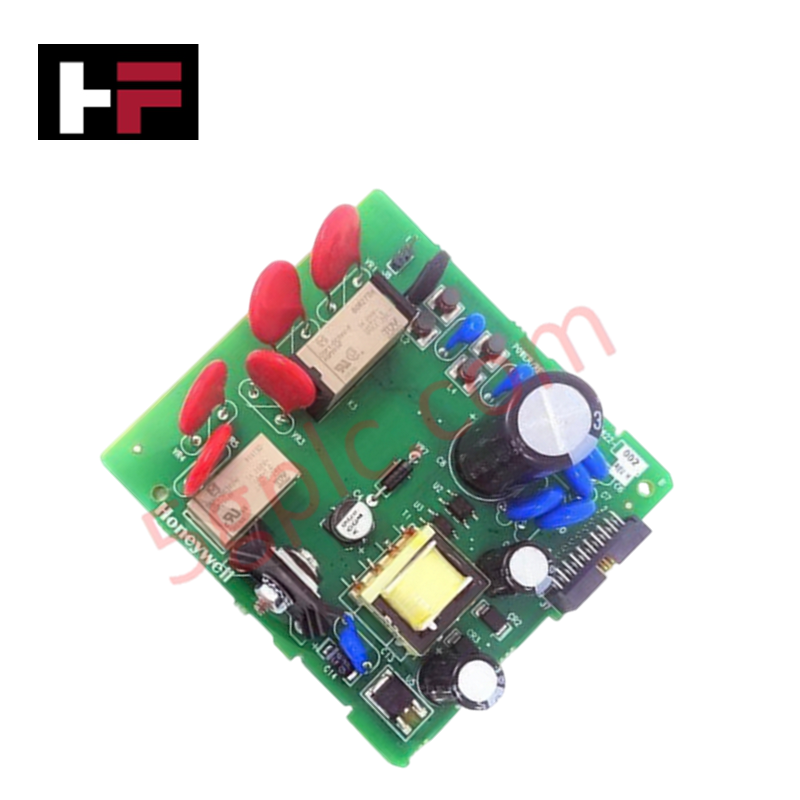

Placa de relés Honeywell 51452822-002

Configurada para la interfaz de potencia y la conmutación de señales discretas en entornos de automatización industrial, la Honeywell 51452822-002 (placa de relés 51452822-002) proporciona ejecución física/eléctrica directa. Gestiona cargas de mayor voltaje o corriente y enruta acciones de control discretas entre nodos del sistema y actuadores externos.

Desglose del sufijo y matriz de modelos

• 51452822-002: Designación del catálogo base y número de pieza de la placa de ensamblaje.
• Revisiones (Rev B, Rev C, Rev D): Denota iteraciones de revisión del hardware que registran modificaciones en el diseño de la PCB, actualizaciones de las huellas de los componentes y mejoras de compatibilidad con versiones anteriores dentro de las arquitecturas de control de Honeywell.

Especificaciones del hardware

Aislamiento entre canales y protocolo de lazo

La arquitectura de la Honeywell 51452822-002 incorpora un aislamiento rígido entre canales y admite vías de integración del protocolo de lazo HART de 4-20 mA cuando corresponde. Al mantener la separación eléctrica entre los circuitos de lógica de control y los canales de gestión de potencia del lado de campo, la placa evita los bucles de tierra y la realimentación de voltaje transitorio. Además, la compensación de unión fría (CJC) o los estándares de terminación localizada garantizan un enrutamiento estable de las señales en carcasas de interfaz multiconductor.

Preguntas frecuentes

P: ¿Qué niveles de revisión son compatibles para hacer coincidir el reemplazo de esta placa de relés?

R: La placa admite las revisiones Rev B, Rev C y Rev D, lo que permite realizar el seguimiento del hardware según la documentación específica del panel y las configuraciones de la interfaz del plano posterior.

P: ¿Se puede intercambiar esta placa de relés en caliente mientras la carcasa del sistema está energizada?

R: Conectar en caliente placas industriales de relés y potencia conlleva riesgos de chispas, picos de voltaje inductivos y activación inesperada de cargas. La alimentación debe aislarse y bloquearse antes de extraer o insertar físicamente la placa.

P: ¿Cómo gestiona el módulo el ruido electromagnético de alta frecuencia dentro de los gabinetes de control?

R: Una correcta puesta a tierra de la carcasa, la separación física de las líneas de alta tensión y el blindaje a nivel de las pistas protegen las bobinas de los relés internos y los contactos de conmutación frente a perturbaciones transitorias inducidas.

Directrices de instalación en campo

• Montaje en la carcasa: Fije firmemente el conjunto de la placa de circuito impreso dentro de un gabinete industrial o de sistemas contra incendios específico utilizando separadores o rieles de montaje homologados.
• Separación del cableado: Enrute las señales de control de bajo voltaje por separado del cableado de salida de relés de alta tensión para evitar la diafonía electromagnética.
• Apriete de terminales: Apriete todas las conexiones de terminales enchufables o de tipo tornillo según las especificaciones del fabricante para evitar uniones de alta resistencia y degradación térmica.
• Puesta a tierra del blindaje: Conecte los blindajes de los cables a la barra de puesta a tierra designada de la carcasa para mantener la compatibilidad electromagnética y suprimir el ruido.
