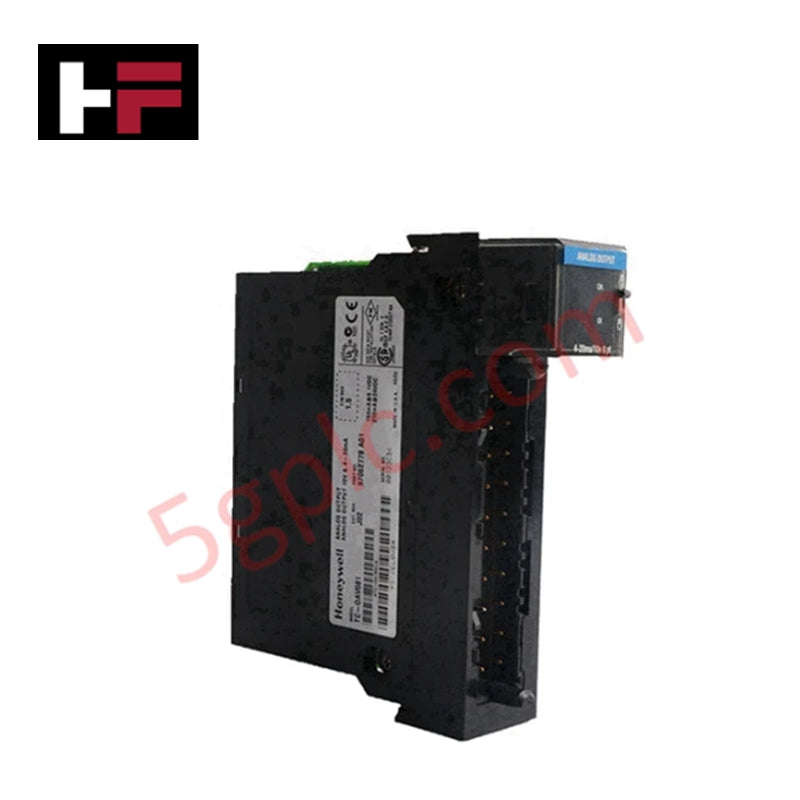

Honeywell | TC-OAH061 | Módulo de Salida Analógica Galvánicamente Aislada de 6 Canales

Descripción del Producto

El TC-OAH061 es una interfaz de salida analógica de alta precisión diseñada para sistemas de control industrial Honeywell. Este módulo ofrece seis canales independientes de bucle de corriente, cada uno con aislamiento galvánico completo para proteger la lógica de control de interferencias eléctricas del lado de campo. Funcionando con un rango estándar de señalización de 4-20 mA, la unidad proporciona una resolución de 13 bits, asegurando un control detallado para la modulación de válvulas, actuadores y variadores de frecuencia.

Especificaciones Técnicas

• Identificación del Módulo: TC-OAH061

• Tipo de Salida: Bucle de Corriente Analógico (Fuente)

• Rango de Señal: 4 a 20 mA

• Cantidad de Canales: 6 Canales Aislados Individualmente

• Tipo de Aislamiento: Galvánico (Canal a Bus y Canal a Canal)

• Resolución Digital a Analógica: 13 Bits

• Factor de Forma: Tarjeta PCB para PLC / Tarjeta Complementaria

• Masa Física: 0.27 kg (aprox. 0.60 lbs)

• Disponibilidad: Obsoleto / Descontinuado por el Fabricante

Aplicación Operativa

El TC-OAH061 se utiliza típicamente en entornos de automatización de procesos donde la integridad de la señal es crítica. El aislamiento interno previene bucles de tierra y minimiza el acoplamiento de ruido entre los dispositivos de campo y el backplane, convirtiéndolo en una opción confiable para la transmisión de señales a larga distancia en condiciones electromagnéticas adversas.

Preguntas Frecuentes

• ¿Cómo afecta la resolución de 13 bits la precisión del control?

  Permite que el módulo divida el rango de 4-20 mA en 8,192 pasos discretos, proporcionando transiciones suaves para elementos de control sensibles.

• ¿Este módulo requiere alimentación externa para los bucles?

  Sí, los módulos de bucle de corriente generalmente requieren una fuente externa de 24Vdc para impulsar la señal de 4-20 mA a través de cargas de alta impedancia.
