Detalles del producto

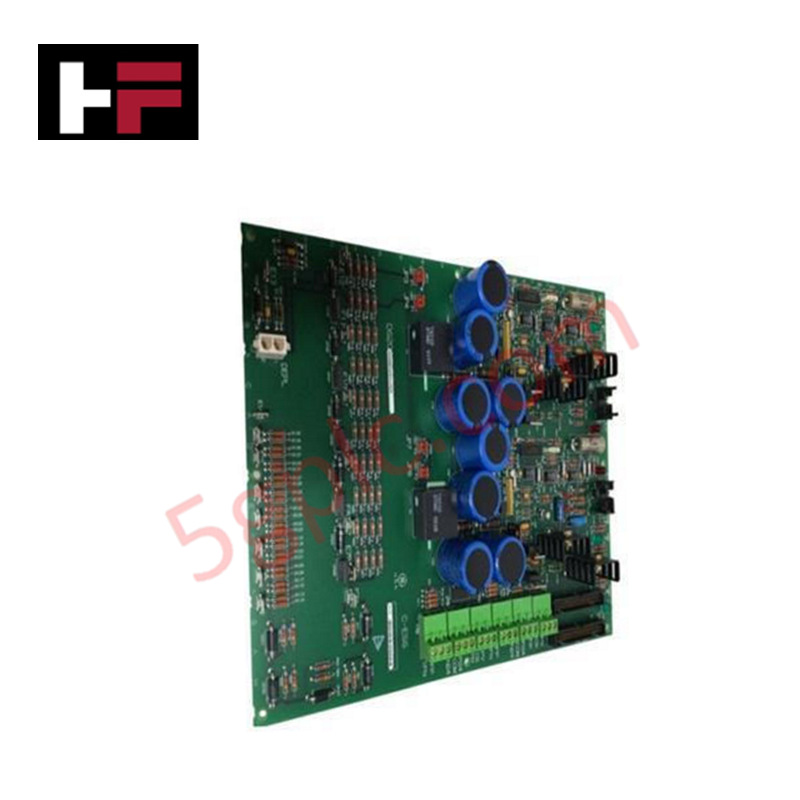

Configurado para la gestión de desexcitación en plataformas de control Speedtronic, el General Electric DS200EXDEG1A (Tarjeta de Control de Desexcitación DS200EXDEG1) proporciona ejecución física/eléctrica directa.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | DS200EXDEG1A |
| Marca | General Electric |
| Origen | EE. UU. |
| Peso | 0.5 kg (aprox.) |
| Dimensiones | Factor de forma estándar de PCB Mark V |
| Temperatura de operación | 0 °C a 60 °C |
| Consumo de energía | Alimentación nominal de 24 VCC desde el backplane |
| Función | Control de descarga del campo de excitación |
| Revisión | A |
Compatibilidad con Control Industrial y Firmware
El módulo DS200EXDEG1A opera dentro de la arquitectura del backplane Mark V, requiriendo compatibilidad específica de firmware para la interfaz con el procesador de control de la turbina. La tarjeta facilita las secuencias de desexcitación gestionando las rutas de descarga del campo; es esencial que la versión del firmware del controlador anfitrión soporte la lógica funcional calificada A del módulo EXDE para asegurar un tiempo determinista durante los procedimientos de apagado. La velocidad de comunicación del bus del backplane debe calibrarse según la configuración del sistema para evitar fallos en el handshake durante la supresión del campo.
Preguntas Frecuentes
P: ¿El DS200EXDEG1A soporta intercambio en caliente en línea?
R: No. Debido a la naturaleza del circuito de excitación, la tarjeta no debe insertarse ni retirarse mientras el rack Mark V esté energizado. Se requieren procedimientos de apagado para el lazo de control específico para evitar transitorios eléctricos.
P: ¿Existen jumpers de hardware para configuración de campo?
R: Este modelo utiliza un diseño de hardware fijo. No hay jumpers de hardware ajustables por el usuario; todos los parámetros operativos y la ejecución del estado lógico se gestionan mediante el firmware Speedtronic y los puntos de ajuste definidos por software.
Guías para la Instalación en Campo
- Mitigación de estática: La tarjeta contiene componentes CMOS sensibles. Manipúlela por los bordes o use una pulsera antiestática conectada a tierra durante la instalación.
- Alineación de ranuras: Asegúrese de que la PCB esté correctamente alineada con los rieles guía del conector del backplane. La inserción forzada puede dañar los pines chapados en oro del conector de interfaz.
- Puesta a tierra: Fije la tarjeta usando los tornillos de montaje proporcionados para asegurar la continuidad de tierra del chasis. Esto es crítico para la inmunidad al ruido en ambientes de excitación de alto voltaje.
- Verificación del cableado: Antes de aplicar energía, verifique que todos los cables externos conectados a los terminales de la tarjeta estén firmemente asegurados y correspondan al diagrama de cableado del sistema, verificando específicamente la polaridad de los circuitos de descarga de excitación.
