Detalles del producto

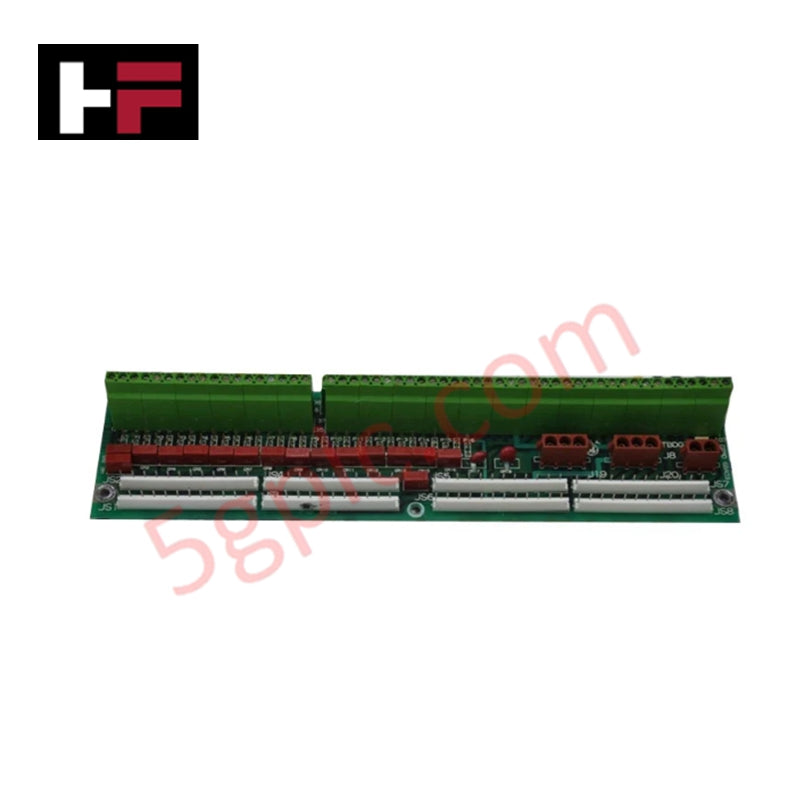

El GE DS200DTBDG1A sirve como el módulo principal de terminación de expansión de salida de contacto DS200DTBD utilizado para ejecutar la terminación de relés de campo de alta densidad y la distribución de voltaje en plataformas Mark V.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | DS200DTBDG1A |
| Marca | GE General Electric |
| Origen | EE. UU. |
| Temperatura de operación | Rango industrial estándar |
| Bloques de terminales | 2 bloques (107 terminales por bloque, 214 en total) |
| Conectores a bordo | 3 x 34 pines (J8, J19, J20), 8 x conectores de señal de relé (JS1-JS8) |
| Jumpers de hardware | 2 |
| Protección de superficie | Recubrimiento conformado |
Redes deterministas y escalado de densidad de E/S
El DS200DTBDG1A está diseñado para la distribución física de señales de alta capacidad dentro de las arquitecturas de control de turbinas Mark V. Para acomodar requisitos complejos de bucles de control, el módulo logra un escalado de densidad de E/S mediante dos grandes bloques de terminales a bordo, proporcionando una interfaz continua de aterrizaje de 214 puntos de cable discretos. El rendimiento determinista del enrutamiento de señales está gobernado por enlaces directos de bus de hardware: ocho conectores especializados (JS1 a JS8) se conectan directamente con la placa de relés TCRA para adquirir comandos de contacto en tiempo real. Simultáneamente, tres conectores de cinta de 34 pines gestionan la ejecución física de alto voltaje, distribuyendo energía de salida de 125 VCC a través de los contactos 47 y 48 mediante J19 y J20, mientras que J8 establece la distribución directa de energía para solenoides desde la placa TCPD. La compatibilidad con firmware flash no es aplicable a este conjunto de terminación pasiva, ya que la lógica operativa está gobernada estrictamente por trazas cableadas y dos jumpers configurables en campo.
Preguntas frecuentes
P: ¿Se pueden sondear los puntos de prueba diagnósticos TP1 y TP2 durante la operación activa de la turbina?
R: El sondeo de los puntos de prueba a bordo (TP1, TP2, etc.) durante la operación en vivo está restringido a personal técnico calificado que utilice equipos de prueba calibrados y de alta impedancia. Un mal aterrizaje o el deslizamiento de la sonda sobre trazas adyacentes de alta densidad puede inducir conmutación falsa de relés o un cortocircuito en el bus de 125 VCC.
P: ¿Es el DS200DTBDG1A eléctricamente compatible hacia atrás con la placa base DS200DTBDG1?
R: Sí, la revisión funcional "A" representa una modificación del diseño del PCB que mejora el circuito. Mantiene compatibilidad directa hacia atrás para el montaje físico y las conexiones de pines (J8, J19, J20 y JS1-JS8) al reemplazar placas parentales no revisadas.
Guías de instalación en campo
- Desenergice completamente el sistema de distribución de energía del gabinete Mark V, verificando específicamente que no haya potencial en las líneas de suministro de 125 VCC dirigidas a los conectores J19 y J20, antes de iniciar la extracción o inserción de la placa.
- Mantenga estrictos protocolos de mitigación de descarga electrostática (ESD). Aterre el chasis y manipule el PCB exclusivamente por sus bordes no conductores para evitar la degradación del recubrimiento conformado aplicado en fábrica.
- Debido a la extrema densidad de aterrizaje de 214 terminales en dos bloques, verifique que todos los cables de señal de campo estén correctamente pelados, equipados con férulas aisladas y ajustados con el torque estándar industrial para evitar cortocircuitos por filamentos sueltos.
- Enrute y asegure firmemente los ocho cables de cinta TCRA en los conectores JS1 a JS8, asegurando que el blindaje del cable esté continuamente conectado a tierra en la barra de tierra del gabinete para suprimir interferencias electromagnéticas cruzadas.
