Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : 3500/04-01-01

TIPO DE PRODUCTO : Módulos de puesta a tierra

VENDEDOR DEL PRODUCTO : Bently Nevada


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

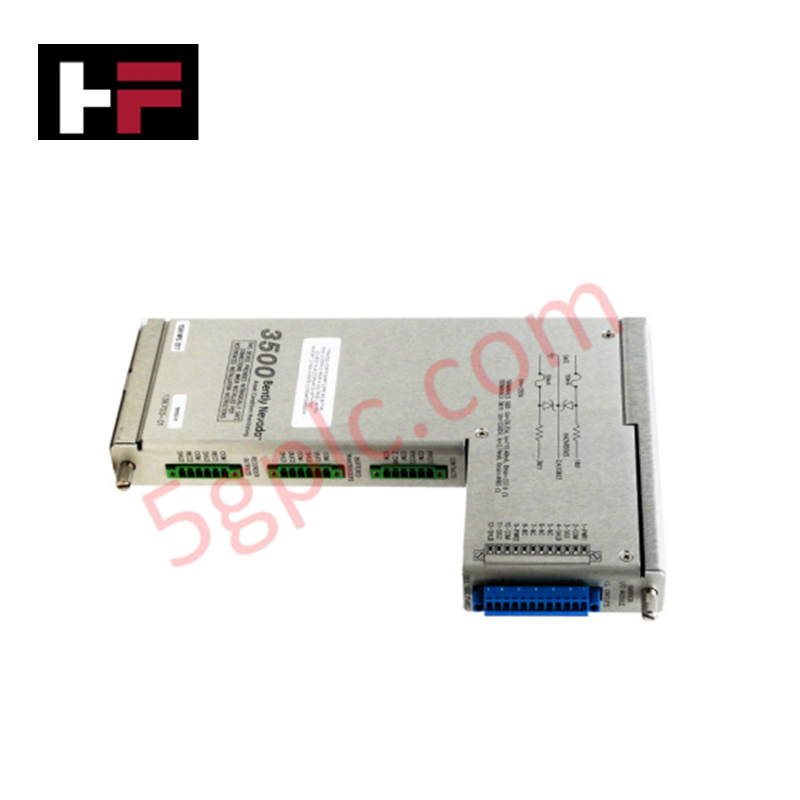

El 3500/04-01-01-01 es un módulo de puesta a tierra intrínsecamente segura (IS) fabricado por Bently Nevada para el sistema de protección de maquinaria 3500. Instalado en una ranura dedicada de monitorización delantera y trasera, establece la conexión a tierra primaria de baja impedancia necesaria cuando se utilizan módulos de E/S de barrera interna en el bastidor 3500. Esta configuración específica incluye el conjunto completo del módulo de puesta a tierra con panel frontal, aprobación CSA/NRTL/C para áreas peligrosas y especificaciones estándar de fábrica.

Función de puesta a tierra y arquitectura de seguridad

El módulo de puesta a tierra IS es una interfaz de seguridad obligatoria para cualquier configuración del sistema 3500 que incorpore tarjetas de E/S de barrera interna zener o de aislamiento galvánico. Conecta directamente el plano de tierra de la barrera interna a la toma de tierra de los instrumentos de la planta, desviando de forma segura las corrientes de falla de alta energía para alejarlas de los circuitos de los transductores en ubicaciones peligrosas, sin interrumpir la lógica de monitorización continua de vibraciones.

Desglose de códigos de opción y disposición física

Los códigos de sufijo del pedido definen el conjunto del módulo, los componentes de la carcasa y las certificaciones reglamentarias:

  • Tipo de módulo de E/S (-01): Conjunto de módulo de puesta a tierra IS (incluye el módulo de E/S de puesta a tierra trasero y el conjunto del panel frontal).
  • Opción de aprobación de agencia (-01): Aprobación de agencia CSA/NRTL/C para ubicaciones peligrosas de Clase 1, División 2 / Zona 2.
  • Opción reservada (-01): Selección de opción estándar de fábrica.

El chasis compacto del módulo de puesta a tierra ocupa una sola ranura en el bastidor 3500. Su perfil físico empotrado mantiene la distancia de aislamiento requerida de 50 mm (2 in) entre el cableado de los sensores de campo intrínsecamente seguros y el cableado adyacente de área segura sin barrera.

Parámetro Especificación
Modelo 3500/04-01-01-01
Marca Bently Nevada
Tipo de producto Módulo de puesta a tierra de barreras internas
Composición del módulo Tarjeta de E/S de puesta a tierra y conjunto de panel frontal (-01)
Aprobación de agencia CSA/NRTL/C (Clase 1, División 2 / Zona 2) (-01)
Función Conexión a tierra intrínsecamente segura para tarjetas de E/S de barrera
Temperatura de funcionamiento 0 °C a +65 °C (+32 °F a +150 °F)
Temperatura de almacenamiento -40 °C a +85 °C (-40 °F a +185 °F)
Humedad relativa 95% sin condensación
Dimensiones (alto × W × profundidad) 241.0 × 24.4 × 103.1 mm (9.50 × 0.96 × 4.06 in)
Peso neto 0.201 kg (0.443 lb)

Preguntas frecuentes

P: ¿Se requiere el módulo de puesta a tierra 3500/04-01-01-01 para los bastidores 3500 estándar?

R: No, solo se requiere específicamente cuando el bastidor 3500 contiene módulos de E/S de barrera interna, para proporcionar una conexión a tierra intrínsecamente segura.

P: ¿Cuántos módulos de puesta a tierra IS se necesitan por bastidor 3500 que contenga barreras internas?

R: Se requiere un solo módulo 3500/04-01-01-01 por bastidor para conectar a tierra todos los módulos de E/S de barrera interna instalados en ese bastidor.

P: ¿Qué aprobación para áreas peligrosas ofrece el código de opción de agencia -01?

A: El código de aprobación de agencia -01 designa la certificación CSA/NRTL/C para entornos peligrosos de Clase 1, División 2 / Zona 2.
