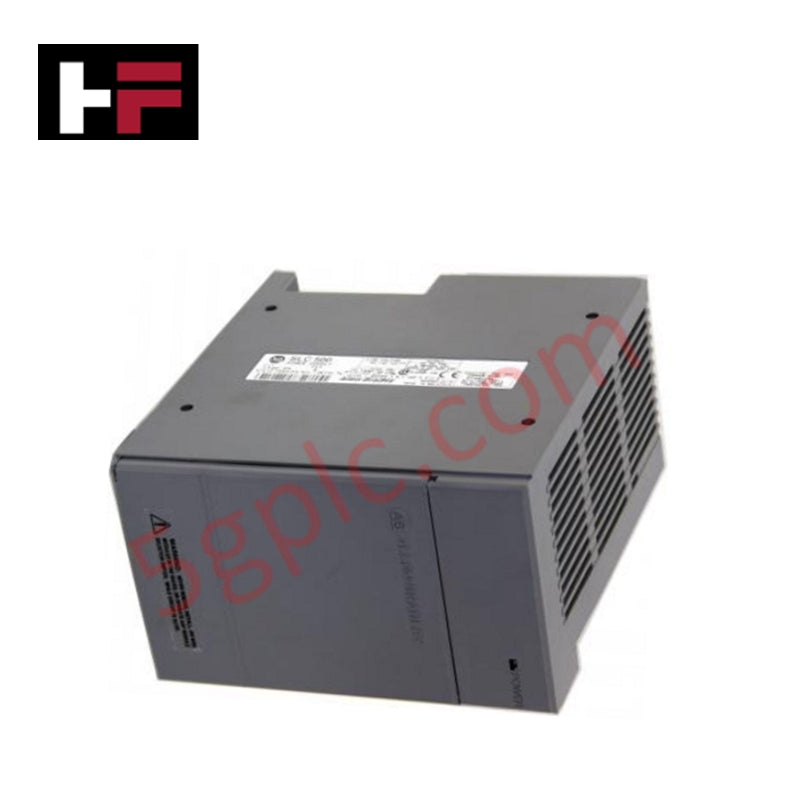

1746-P7 | Módulo de fuente de alimentación SLC 500 Allen-Bradley

Descripción general
El 1746-P7 de Allen-Bradley es una fuente de alimentación de corriente continua confiable diseñada para la plataforma de automatización SLC 500. Proporciona un voltaje estable al chasis, asegurando un rendimiento constante para los procesadores y módulos de entrada/salida bajo condiciones de carga variables.

Especificaciones técnicas

• Marca y modelo: Allen-Bradley 1746-P7

• Tipo de producto: Fuente de alimentación de corriente continua para SLC 500

• Línea de producto: SLC 500

• Tipo de módulo: Fuente de alimentación

• Rango de voltaje de entrada: 10–30 V CC

• Potencia de entrada: 50 VA (entrada de 12 V), 75 VA (entrada de 24 V)

• Corriente de arranque: 20 A requeridos para el encendido inicial

• Capacidad interna de corriente:

• Entrada de 12 V CC: 2.0 A a 5 V CC, 0.46 A a 24 V CC

• Entrada de 24 V CC: 3.6 A a 5 V CC, 0.87 A a 24 V CC

• Tiempo de retención de CPU:

• Entrada de 12 V: 1.37 ms (carga completa, 0 V), 895 ms (sin carga, 0 V)

• Entrada de 24 V: 40 ms (carga completa, 0 V), 1860 ms (sin carga, 0 V)

• Corriente del plano trasero (24 V): 0.46 A

• Frecuencia de operación: 47–63 Hz

• Temperatura de operación: 0–60°C

• Protección con fusible: 1746-F1 o equivalente

• Ubicación: Instalado en chasis 1746

• Peso: 2.19 libras (0.99 kg)

Características

• Proporciona corriente continua para el procesador y módulos de entrada/salida SLC 500

• Soporta retención operativa completa para condiciones de carga transitorias

• Diseño compacto para fácil instalación en chasis 1746

Aplicaciones
Ideal para alimentar sistemas PLC SLC 500 en manufactura, control de procesos y paneles de automatización.

Preguntas frecuentes

P: ¿Puede el 1746-P7 manejar entrada de 24 V?
R: Sí, soporta entrada de 10–30 V CC, incluyendo 24 V CC a carga completa.

P: ¿Cuál es la potencia máxima de salida?
R: Hasta 75 VA con entrada de 24 V CC.

P: ¿Requiere un fusible especial?
R: Sí, se recomienda un fusible 1746-F1 o equivalente.
