RB 520 3BSE003528R1 | ABB | Módulo de relleno simulado

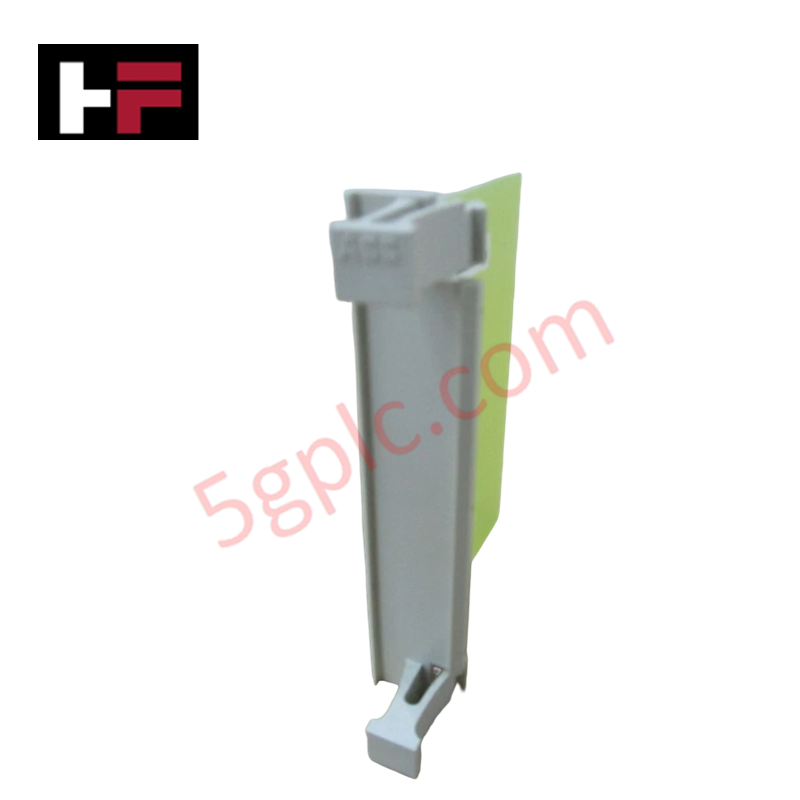

El ABB RB 520 3BSE003528R1, también catalogado como el RB 520 Módulo Relleno Dummy, funciona como un componente de hardware dedicado para la oclusión de ranuras y la gestión del flujo de aire en el backplane dentro de los racks del sistema ABB Advant OCS. La carcasa física sella las posiciones de rack no utilizadas para bloquear el polvo, la entrada de partículas y el contacto físico accidental con los conectores internos energizados del backplane.

Especificaciones de Hardware

Enrutamiento del flujo de aire del bus del backplane y mantenimiento de la densidad del rack

Aunque no contiene circuitos lógicos internos, el perfil físico del módulo RB520 mantiene vías de convección específicas dentro del recinto del subrack. Asegurar cada ranura vacía preserva la presión estática del chasis, evitando bucles térmicos de flujo de aire de cortocircuito a través de módulos de proceso activos adyacentes. El marco estructural refuerza la alineación de la densidad de E/S y previene la acumulación de residuos físicos en los pines de los conectores del backplane no utilizados.

Preguntas Frecuentes

P: ¿Requiere desenergizar la fuente de alimentación del rack para instalar o retirar el módulo RB520?

R: No. Debido a que el módulo no contiene circuitos internos ni pines eléctricos, puede insertarse o retirarse de una ranura activa del rack en cualquier momento sin afectar el tráfico del backplane ni las líneas de alimentación de los módulos.

P: ¿Qué daño físico ocurre si una ranura del rack queda sin sellar sin un módulo dummy RB520?

R: Operar una ranura sin sellar expone los contactos abiertos del bus del backplane a contaminación por partículas en el aire, posibles cortocircuitos por residuos metálicos y la interrupción de la circulación interna de aire de enfriamiento.

Guía de instalación en campo

1. Alinee las guías superior e inferior del módulo RB520 con las pistas de la ranura del rack desocupada objetivo.
2. Empuje el módulo de manera uniforme dentro del rack hasta que la fachada frontal quede al ras con los módulos activos adyacentes.
3. Enganche los sujetadores de retención superior e inferior o pestillos mecánicos para asegurar el módulo firmemente en su lugar.
4. Verifique que no existan espacios alrededor del perímetro del marco que puedan permitir el paso del aire sin filtrar del gabinete o el contacto físico con el backplane interno.
