Detalles del producto

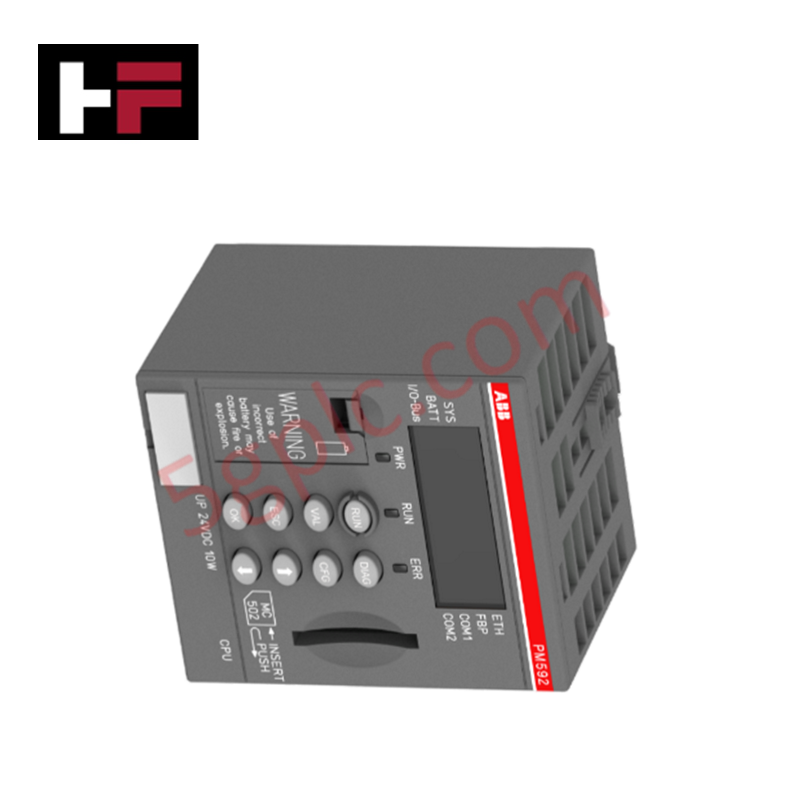

El ABB PM592-ETH 1SAP150200R0271, también catalogado como el PM592-ETH Módulo Procesador AC500, funciona como un componente de hardware dedicado para la ejecución centralizada de lógica, gestión de comunicaciones y procesamiento de memoria de alta velocidad dentro de las plataformas PLC ABB AC500. Alimentado por una fuente de proceso de 24 VDC, proporciona una memoria de programa de usuario de 4 MB junto con 5.5 MB de almacenamiento de datos de usuario y un disco flash integrado de 4 GB. El módulo procesa instrucciones lógicas booleanas con velocidades de ejecución de hasta 0.000002 ms e incorpora una pantalla LCD monocroma integrada con interfaces para Ethernet Industrial, dos puertos seriales RS232/RS485 y comunicación FieldBus Plug (FBP).
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | PM592-ETH 1SAP150200R0271 |
| Marca | ABB |
| Origen | Alemania |
| Peso | 0.153 kg (0.337 lbs) neto / 0.177 kg bruto |
| Dimensiones | 67.5 mm x 76 mm x 62 mm (2.66 in x 2.99 in x 2.44 in) |
| Temperatura de operación | 0 a +60 °C (Almacenamiento: -40 a +70 °C) |
| Consumo de energía | Tensión de alimentación 24 VDC (rango de 20.4 a 28.8 VDC) |
| Memoria de programa de usuario | 4 MB (4096 kB) |
| Memoria de datos de usuario | 5.5 MB (5632 kB) RAM |
| Almacenamiento masivo | Disco flash integrado de 4 GB |
| Tiempo de ejecución | 0.000002 ms por instrucción |
| Tipo de pantalla | Pantalla LCD monocroma integrada |
| Interfaces | 1x Ethernet Industrial, 2x RS232/RS485, 1x FieldBus Plug (FBP) |
| Grado de protección | IP20 |
Velocidad de Comunicación del Bus Backplane y Compatibilidad de Firmware Flash
La unidad controladora PM592-ETH mantiene un intercambio de datos determinista a través del bus backplane AC500, permitiendo ciclos rápidos entre la RAM del procesador y los módulos locales de expansión I/O. La compatibilidad con firmware flash permite actualizaciones del sistema operativo sin interrupciones mediante interfaces de memoria a bordo o almacenamiento externo, sin necesidad de reemplazar el hardware de la CPU. La alta velocidad de comunicación sobre la estructura interna del bus reduce los retardos de propagación de señal durante rutinas complejas de automatización multitarea.
Preguntas Frecuentes
P: ¿Cómo se gestiona la selección del protocolo serial en las interfaces de comunicación integradas?
R: Los dos puertos seriales soportan operación en capa física RS232 o RS485 configurable por software directamente a través del software de programación Automation Builder, permitiendo conexión directa a dispositivos ASCII, Modbus RTU o seriales personalizados.
P: ¿Qué tolerancias de entrada de alimentación aplica el módulo procesador PM592-ETH?
R: El procesador requiere una tensión nominal de alimentación de 24 VDC, operando de forma segura dentro de un rango ampliado de 20.4 VDC a 28.8 VDC.
P: ¿Se puede usar el disco flash integrado de 4 GB para respaldo de programas de usuario?
R: Sí, el disco flash integrado de 4 GB funciona como almacenamiento masivo no volátil para respaldos de proyectos, archivos de registro de datos, parámetros del sistema y documentación de usuario sin necesidad de una tarjeta de memoria externa.
Guías para la Instalación en Campo
- Monte la base del terminal en un riel DIN estándar de 35 mm antes de insertar el módulo procesador PM592-ETH, asegurándose de que los mecanismos de bloqueo queden completamente enganchados.
- Asegúrese de que la alimentación de 24 VDC esté desenergizada antes de conectar los cables a los terminales de alimentación de la base del terminal.
- Utilice cables trenzados y apantallados para las conexiones de Ethernet Industrial y RS232/RS485 para evitar interferencias electromagnéticas.
- Conecte a tierra todas las mallas de los cables Ethernet y seriales en un único punto de tierra del panel cerca de la entrada del gabinete para evitar bucles de tierra.
- Proporcione una distancia mínima de 20 mm por encima y por debajo del conjunto del módulo CPU para asegurar una refrigeración natural por convección térmica a través de las ventilaciones de la carcasa IP20.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
