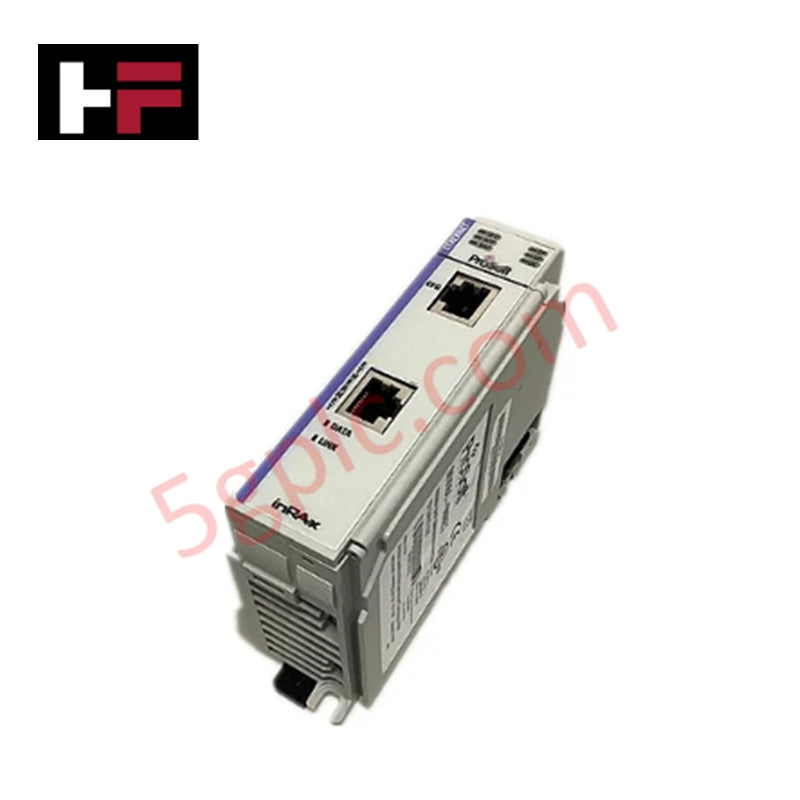

MVI69E-MBTCP | Módulo Mejorado ProSoft CompactLogix Modbus TCP/IP

Descripción del Producto

El módulo MVI69E-MBTCP de ProSoft Technology es una interfaz de comunicación mejorada Modbus TCP/IP diseñada para sistemas Allen Bradley CompactLogix. Proporciona conectividad cliente/servidor de alto rendimiento con manejo ampliado de datos, soporte para números en coma flotante y funciones de diagnóstico para redes de automatización industrial.

Especificaciones Clave

• Fabricante: Allen Bradley / ProSoft Technology

• Modelo: MVI69E-MBTCP

• Número de Parte: MVI69E-MBTCP

• Tipo de Producto: Módulo de Comunicación Mejorado Modbus TCP/IP

• Línea de Producto: CompactLogix

• Peso: 3.00 libras (1.36 kg)

• Datos Disponibles: 10,000 palabras

• Tamaño de E/S: 60 / 120 / 240 × enteros de 16 bits

• Ancho del Módulo: Ranura única

• Bastidor Compatible: 1769 CompactLogix

• Soporte para Coma Flotante: Implementaciones configurables Enron, Daniel® y otras

• Clasificación de Distancia de Fuente de Alimentación: 4

• Puerto de Comunicación: 1 × interfaz Ethernet RJ45

• Velocidad de Datos: 10/100 Mbps

• Indicadores LED: Estado de configuración, estado de aplicación, conectividad del plano trasero, estado del módulo

• Temperatura de Operación: 0–60°C (32–140°F)

• Temperatura de Almacenamiento: –40–85°C (–40–185°F)

• Resistencia a Impactos: 30 g en operación

• Humedad Relativa: 5–95% sin condensación

• Carga de Corriente del Plano Trasero: 500 mA a 5.1 VCC

• Software de Configuración: ProSoft Configuration Builder

• Conexiones de Cliente Modbus: Hasta 20

• Comandos por Conexión de Cliente: Máximo 16

Características Principales

• Comunicación cliente/servidor Modbus TCP/IP mejorada para CompactLogix

• Gran capacidad de manejo de datos con soporte para números en coma flotante

• LEDs de diagnóstico para monitoreo en tiempo real

• Diseño compacto de ranura única para instalación eficiente en bastidor

• Soporta múltiples conexiones de clientes con comandos configurables

Escenarios de Aplicación

• Integración de dispositivos Modbus TCP/IP en sistemas CompactLogix

• Sistemas SCADA y de control distribuido que requieren comunicación Modbus de alto rendimiento

• Configuraciones de automatización industrial que necesitan manejo de datos en coma flotante

Preguntas Frecuentes

• P: ¿Cuántas conexiones de cliente se soportan?  R: Hasta 20 conexiones de cliente, cada una con 16 comandos.

• P: ¿El módulo soporta datos en coma flotante?  R: Sí, incluyendo implementaciones estilo Enron y Daniel.

• P: ¿Qué herramienta de configuración se requiere?  R: ProSoft Configuration Builder.
