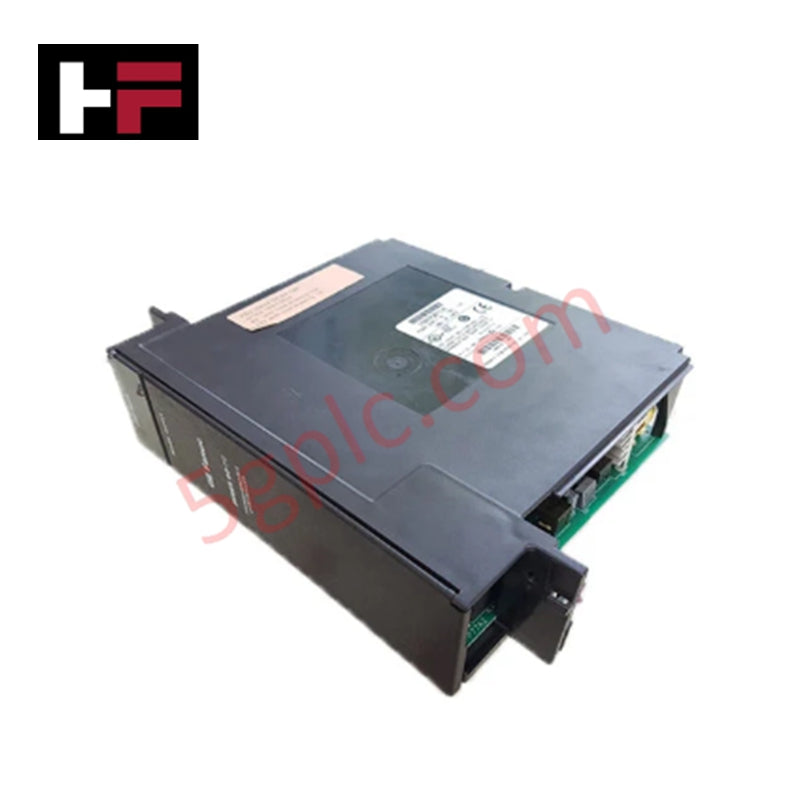

Unidad de Suministro de Energía IC697PWR710 GE Fanuc 90-70

Descripción general

El GE Fanuc IC697PWR710 es un módulo de fuente de alimentación de alta fiabilidad para sistemas PLC Serie 90-70. Proporciona una alimentación regulada de 5 VCC para los módulos de control, soportando tanto tensiones de entrada de CA como de CC. Diseñado para montarse en la ranura más a la izquierda de la base del PLC, este módulo incorpora protección contra sobretensiones y sobrecorrientes, capacidades rápidas de mantenimiento de la alimentación y soporte para el estándar VME C.1, para aplicaciones industriales versátiles.

Especificaciones técnicas

• Fabricante GE Fanuc (Emerson Automatización)

• Serie Serie 90-70

• Número de pieza IC697PWR710

• Tipo de producto Módulo de fuente de alimentación para PLC

• Peso del módulo 3.00 libras (1.36 kg)

• Rango de tensión de entrada 90–264 VCA, 47–63 Hz; 100–150 VCC

• Tensión nominal de entrada 120/240 VCA o 125 VCC

• Potencia de entrada 90 W a plena carga

• Corriente máxima de arranque 3 A (medio ciclo, típico)

• Potencia de salida 56 W máximo

• Salida de CC 5 VCC hasta 11 A

• Tensión nominal de salida 5.1 VCC

• Rango de tensión de salida 4.90–5.25 VCC

• Límite de sobretensión 6.2 V típico, protección electrónica

• Protección contra sobrecorriente 12 A típico, límite electrónico de corriente

• Tipo de protección Fusibles

• Tiempo de mantenimiento de alimentación Mínimo 21 ms (pérdida de entrada de CA)

• Soporte VME Cumple con el estándar C.1

• Cable de extensión para fuente de alimentación IC697CBL700 o IC697CBL713

• Ubicación de montaje Ranura más a la izquierda en la base

• Ciclo de vida del producto Descontinuado / Obsoleto

Características principales

• Proporciona alimentación estable de 5 VCC para módulos PLC Serie 90-70

• Soporta tensiones de entrada tanto de CA como de CC para despliegue flexible

• Protección electrónica contra sobretensión y sobrecorriente para operación segura

• Tiempo rápido de mantenimiento de alimentación que mantiene la estabilidad del sistema durante breves interrupciones eléctricas

• Compatible con sistemas estándar VME C.1

• Diseñado para instalación en la ranura más a la izquierda de las bases PLC

Escenarios de aplicación

• Fuente de alimentación para bastidores de control PLC Serie 90-70

• Reemplazo o actualización de módulos de alimentación PLC antiguos

• Aplicaciones de control industrial que requieren salida confiable de 5 VCC

• Sistemas con módulos de expansión compatibles con VME

Preguntas frecuentes

P: ¿Cuál es la corriente máxima de salida del IC697PWR710?
R: El módulo puede suministrar hasta 11 A a 5 VCC.

P: ¿El módulo soporta entrada tanto de CA como de CC?
R: Sí, acepta tensiones de entrada de 90–264 VCA o 100–150 VCC.

P: ¿Cómo está protegido el módulo contra sobrecorriente?
R: Incluye un límite electrónico de corriente ajustado a 12 A, además de protección con fusibles.
