Detalles del producto
Resumen

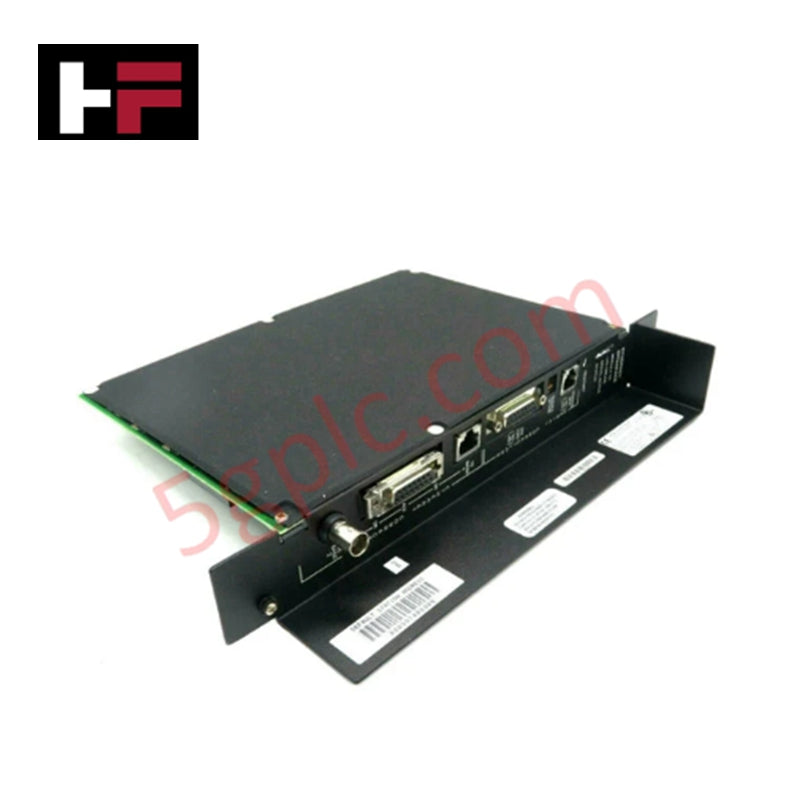

El GE Fanuc IC697CMM742 es un módulo de interfaz Ethernet diseñado para sistemas PLC Serie 90-70. Proporciona una conectividad de red robusta con múltiples puertos y luces indicadoras de diagnóstico, permitiendo una integración confiable de los PLC en redes industriales Ethernet. Este módulo de una sola ranura soporta comunicación de alta velocidad, monitoreo del sistema y mantenimiento sencillo, haciéndolo adecuado para aplicaciones críticas de automatización.
Especificaciones Técnicas
-
Fabricante GE Fanuc (Emerson Automatización)
-
Serie Serie 90-70
-
Número de Parte IC697CMM742
-
Tipo de Producto Módulo de Interfaz Ethernet
-
Peso del Módulo 1.19 libras (0.54 kg)
-
Requisito de Ranura 1 ranura en el bastidor CPU del PLC
-
Puertos de Red 3 en total
-
Puerto 10BaseT: Ethernet, IEEE 802.3 CSMA/CD
-
Puerto 10Base2: Ethernet, IEEE 802.3 CSMA/CD
-
Puerto AUI: Ethernet, IEEE 802.3 CSMA/CD
-
Indicadores LED 4 LEDs: MÓDULO OK, RED EN LÍNEA, SERIAL ACTIVO, ESTADO
-
Voltaje de Operación +5 VCC, +12 VCC
-
Consumo de Corriente +5 VCC: 2.0 A típico; +12 VCC: 0.5 A máximo (con transceptor AUI externo)
-
Fusible Interno 5 x 20 mm, 250V, 1.0A de acción lenta
-
Método de Reinicio Botón pulsador
Características Principales
-
Proporciona múltiples puertos Ethernet para conectividad flexible de red
-
Diseño de una sola ranura compatible con bastidores PLC Serie 90-70
-
LEDs para monitorear la salud del módulo y la actividad de la red
-
Reinicio mediante botón pulsador que facilita la solución de problemas y el mantenimiento
-
Soporta conexión a herramientas de diagnóstico basadas en MS-DOS
Escenarios de Aplicación
-
Integración de PLC en redes industriales basadas en Ethernet
-
Sistemas de control en red con monitoreo remoto
-
Configuraciones de comunicación de alta disponibilidad en PLC Serie 90-70
-
Diagnóstico y mantenimiento de redes PLC con múltiples bastidores
Preguntas Frecuentes
P: ¿Cuántos puertos Ethernet ofrece el IC697CMM742?
R: Ofrece tres puertos: 10BaseT, 10Base2 y un puerto AUI.
P: ¿Se puede instalar en cualquier ranura del bastidor PLC?
R: Requiere una ranura única en el bastidor CPU para su instalación.
P: ¿Cómo se reinicia el módulo?
R: Un botón pulsador en el módulo permite reinicio manual sin retirar la unidad.
