Detalles del producto

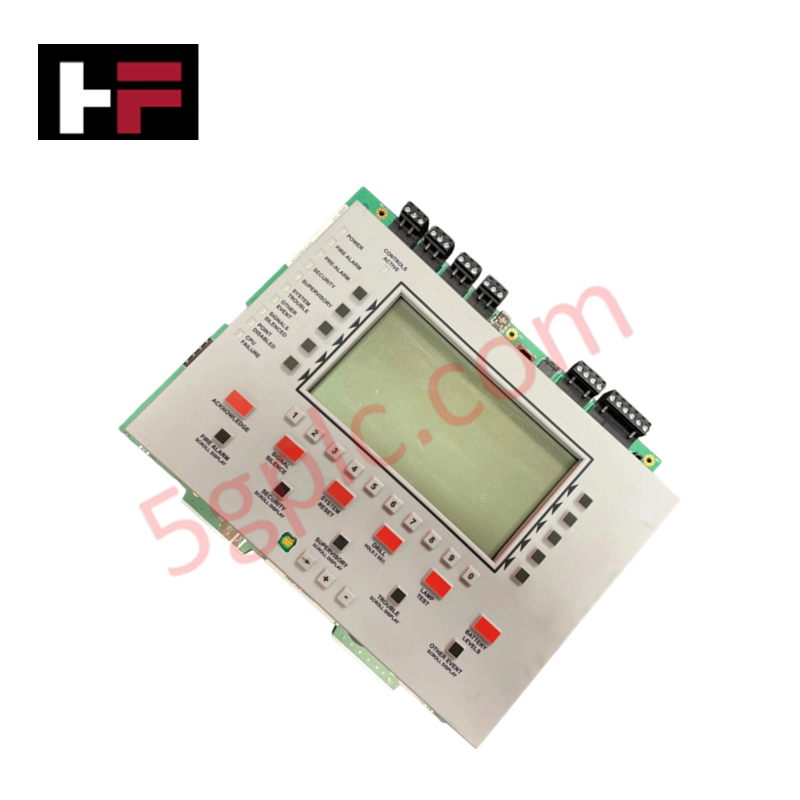

El Honeywell XLS3000-CPUD, también catalogado como módulo de pantalla de CPU XLS3000-CPUD, funciona como un componente de hardware dedicado al procesamiento central de señales y la gestión de pantallas de red dentro de las plataformas de paneles de control de alarmas contra incendios XLS3000.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | XLS3000-CPUD |
| Marca | Honeywell |
| Origen | EE. UU. |
| Peso | 2,91 lb |
| Dimensiones | Huella de montaje del chasis estándar |
| Temperatura de funcionamiento | 0 a +49 grados C |
| Consumo de energía | Consumo de corriente de 0,12 A |
| Tipo de sistema | CPU de panel de control de alarmas contra incendios direccionable inteligente |
| Circuitos de línea de señalización | De 1 a 10 SLC inteligentes aislados |
| Capacidad de dispositivos | Hasta 3.180 dispositivos direccionables inteligentes |
| Tipo de pantalla | Pantalla LCD retroiluminada de 16 líneas y 640 caracteres |
| Protocolo de red | Comunicación de dispositivos entre pares |
| Cumplimiento de normas | Notificación masiva UL 2572, certificación sísmica (con kit) |
Aislamiento entre canales y protocolos de red de los lazos
El módulo de CPU incorpora aislamiento galvánico entre canales en los 1 a 10 puertos de interfaz de los circuitos de línea de señalización (SLC). Las etapas de aislamiento óptico protegen los buses internos del procesador contra fallas a tierra del cableado de campo externo y transitorios de sobretensión. Los protocolos de comunicación entre pares mantienen una sincronización determinista de tramas en los lazos SLC, lo que garantiza tiempos de respuesta inferiores a un segundo para iniciar alarmas y activar salidas en los 3.180 puntos de campo direccionables conectados.
Preguntas frecuentes
Q: ¿Cuántos dispositivos de campo direccionables puede gestionar el procesador XLS3000-CPUD?
A: El módulo admite hasta 10 circuitos de línea de señalización (SLC) aislados, lo que proporciona al sistema capacidad para hasta 3.180 dispositivos direccionables inteligentes.
Q: ¿Qué consumo de energía requiere la CPU XLS3000-CPUD de la alimentación del panel?
A: El conjunto de pantalla del procesador central consume una corriente nominal de funcionamiento de 0,12 A de la placa de alimentación del sistema.
Directrices de instalación en campo
- Asegúrese de desconectar la alimentación de CA primaria del panel y la alimentación secundaria de la batería antes de montar el módulo de CPU en la caja posterior del chasis.
- Alinee los orificios de montaje de la placa de CPU con los separadores del chasis y fíjela con tornillos de conexión a tierra para establecer la continuidad de la puesta a tierra.
- Instale el cableado de campo de los SLC en canalizaciones separadas de las líneas de alimentación de CA para evitar el ruido eléctrico inductivo.
- Conecte todos los cables de pantalla de los circuitos SLC a los puntos designados de puesta a tierra del gabinete, de acuerdo con los diagramas de cableado del sistema.
