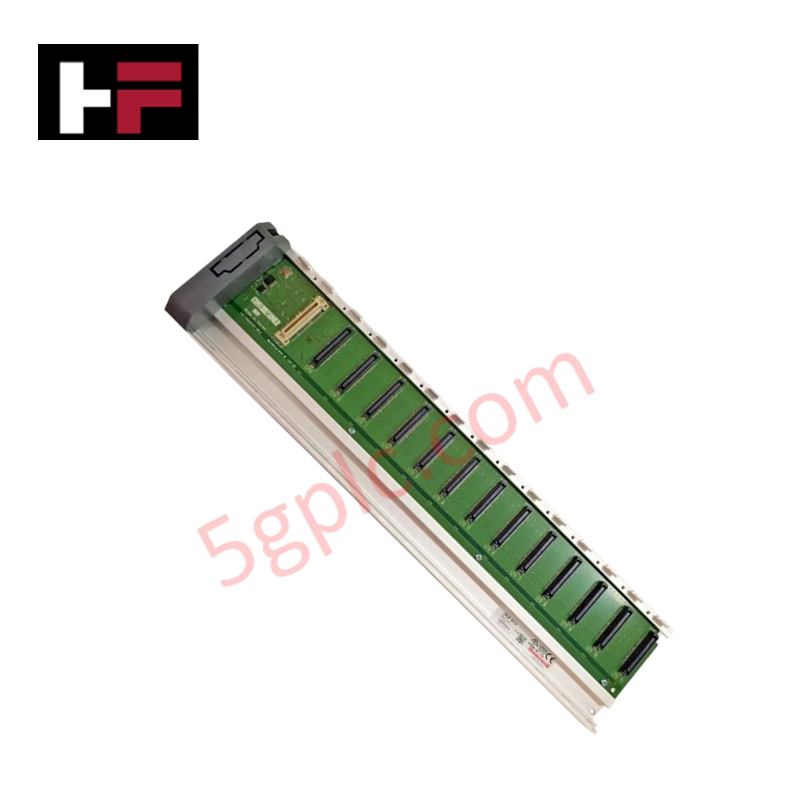

Base de CPU principal Honeywell 2MLB-M12A

Configurada para el enrutamiento de E/S de alta densidad y la distribución de energía en arquitecturas de bastidor de la plataforma Master-K, la Honeywell 2MLB-M12A (base de CPU principal 2MLB-M12A) proporciona ejecución física y eléctrica directa. Sirve como interfaz de plano posterior estructural y eléctrica principal, y admite una unidad de procesamiento principal junto con hasta 12 módulos de expansión de entrada/salida dedicados. Los buses internos de trazas de cobre gestionan la comunicación determinista de alta velocidad del plano posterior y distribuyen tensión lógica de CC regulada a todas las ranuras del sistema.

Especificaciones del hardware

Aislamiento entre canales e integridad de la señal del DCS

La 2MLB-M12A incorpora rutas aisladas de distribución de alimentación del plano posterior, diseñadas para evitar bucles de tierra entre distintos grupos de E/S. Cada interfaz de ranura del plano posterior admite un aislamiento galvánico de hasta 1500 VAC a nivel de módulo, lo que protege la CPU principal frente a transitorios de tensión del lado de campo. La arquitectura de aislamiento entre canales garantiza que las señales analógicas de bucle HART de 4-20 mA de alta tensión o el ruido de conmutación de estados digitales generado en tarjetas de expansión adyacentes permanezcan desacoplados del bus de datos de alta velocidad del sistema, manteniendo la integridad total del procesamiento del bus de datos en las 12 ranuras.

Preguntas frecuentes

P: ¿Se pueden insertar o retirar módulos de E/S de expansión mientras el plano posterior de la 2MLB-M12A está energizado?

R: El intercambio en caliente de módulos en la base de CPU principal 2MLB-M12A está estrictamente prohibido, salvo que configuraciones explícitas del sistema lo permitan. Desenergice la fuente de alimentación principal del bastidor antes de retirar o instalar cualquier módulo de procesamiento o de E/S para evitar daños por arco en los conectores de borde del plano posterior o la corrupción de la lógica del bus.

P: ¿Cómo está estructurado el sistema de puesta a tierra del plano posterior para evitar el acoplamiento de ruido?

R: La unidad base cuenta con puntos de conexión específicos para el terminal de tierra del bastidor (FG). Las líneas de puesta a tierra deben conectarse directamente a una toma de tierra industrial de baja impedancia mediante cable trenzado de gran calibre, garantizando que el común de señal esté completamente separado de la tierra física para eliminar el ruido de modo común.

Directrices de instalación en campo

1. Asegúrese de que el panel de montaje esté completamente desenergizado y conectado a tierra antes de la instalación.
2. Fije la base 2MLB-M12A a la placa posterior del gabinete mediante tornillos M4 colocados a través de todos los orificios de montaje designados para evitar la deformación por tensión mecánica.
3. Compruebe que todos los pines de los conectores del plano posterior estén limpios y libres de residuos físicos antes de insertar la CPU principal y los 12 módulos de expansión en sus respectivas ranuras.
4. Mantenga una separación mínima de 50 mm por encima y por debajo de la unidad base para garantizar una convección térmica natural y una ventilación adecuadas.
