Detalles del producto
Descripción del Producto

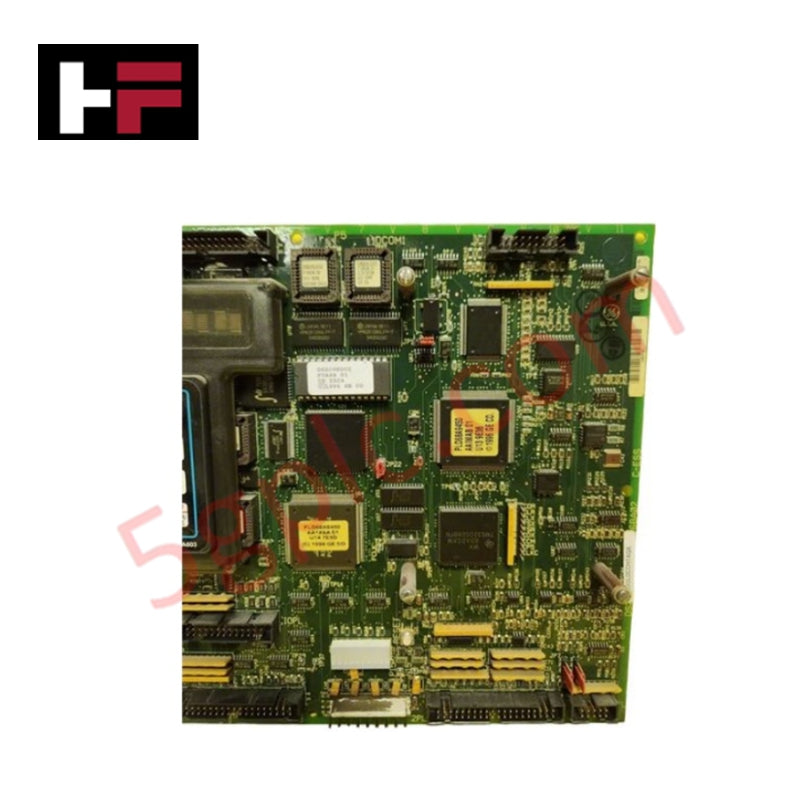

El DS200LDCCG1AAA funciona como el centro principal de inteligencia para la serie de accionamientos y excitadores GE DIRECTO-MATIC 2000 . Esta especializada Tarjeta de Control de Accionamiento y Comunicaciones LAN (LDCC) gestiona la interfaz crítica entre las funciones del motor y la red de área local. Al integrar la interfaz de operador y las capacidades de reinicio del accionamiento, la tarjeta centraliza la lógica de control dentro del conjunto del accionamiento. Ofrecemos esta unidad como 100% Nueva de stock original, asegurando que su sistema de automatización opere con la precisión de tiempo y señal a nivel de fábrica.
Especificaciones Técnicas
El DS200LDCCG1AAA utiliza un sofisticado conjunto de cuatro procesadores para distribuir las cargas computacionales:
| Especificación | Detalles |
| Fabricante | GE Motors & Industrial Systems |
| Serie | DIRECTO-MATIC 2000 |
| Acrónimo Funcional | LDCC |
| Cantidad de Procesadores | 4 Microprocesadores a bordo |
| Ubicación DCP | U1 (Procesador de Control de Accionamiento) |
| Ubicación MCP | U21 (Procesador de Control de Motor) |
| Ubicación CMP | U35 (Procesador Co-motor) |
| Ubicación LCP | U18 (Procesador de Control LAN) |
| Recubrimiento PCB | Recubrimiento Normal (Variación G1) |
| Manual de Instrucciones | GEI-100216 |
Ventajas de Ingeniería
-
Distribución de Carga de Trabajo con Cuatro Procesadores: La tarjeta utiliza cuatro microprocesadores distintos para evitar cuellos de botella en los datos. El Procesador de Control de Accionamiento (DCP) se encarga de todas las conversiones analógico-digital y digital-analógico, mientras que el Procesador de Control de Motor (MCP) gestiona las comunicaciones digitales de entrada/salida.
-
Aceleración Matemática Algorítmica: Cuando el sistema enfrenta algoritmos intensivos en cálculos, el Procesador Co-motor (CMP) en la ubicación U35 se encarga de las tareas de cálculo. Este procesamiento paralelo asegura que el MCP permanezca dedicado a la regulación en tiempo real del motor.
-
Gestión Integrada de LAN: Un Procesador de Control LAN (LCP) dedicado en la ubicación U18 gestiona todo el intercambio de datos a nivel de red, protegiendo la lógica de control del motor de interferencias del tráfico de red.
-
Interfaz Directa con el Operador: Este módulo facilita los reinicios del accionamiento y los comandos del operador directamente a través de la interfaz de la tarjeta, simplificando la arquitectura de control local.
-
Recubrimiento "Normal" Robusto: La variación del grupo G1 presenta un recubrimiento protector grueso en la tarjeta de circuito. Esta capa proporciona una barrera física contra el polvo y las partículas comunes en los gabinetes industriales de accionamientos.
Instalación y Mapeo de Componentes
Los técnicos deben verificar la ubicación de los cuatro microprocesadores antes de la instalación para asegurar una alineación y refrigeración adecuadas:
-
U1 (DCP): Ubicado en la placa base, este procesador gestiona los contadores y controladores.
-
U21 (MCP): Este chip gobierna la entrada/salida digital principal para las señales del motor.
-
U35 (CMP): Este procesador auxiliar proporciona la "potencia" adicional para cálculos matemáticos complejos.
-
U18 (LCP): Este procesador maneja la interfaz de red.
Preguntas Frecuentes
P: ¿Qué diferencia al DS200LDCCG1AAA de una tarjeta de comunicación estándar?
R: La tarjeta LDCC integra cuatro procesadores independientes. A diferencia de las tarjetas estándar que dependen de una sola CPU, esta arquitectura separa el control del accionamiento, la lógica del motor y las comunicaciones LAN en rutas de hardware dedicadas.
P: ¿Esta tarjeta llega con el nivel de revisión "AAA"?
R: Sí. Suministramos esta unidad como 100% Nueva con revisión "AAA", que indica los niveles originales de diseño y revisión funcional (Revisión A) especificados para la serie DIRECTO-MATIC.
P: ¿Puede esta tarjeta manejar cálculos matemáticos de alta velocidad sin retrasos?
R: Absolutamente. El Procesador Co-motor (CMP) dedicado en la ubicación U35 maneja específicamente algoritmos intensivos en cálculos, permitiendo que el procesador principal de control del motor mantenga la integridad de la señal a alta velocidad sin interrupciones.
P: ¿Cómo se conectan los periféricos de entrada/salida con esta tarjeta?
R: El Procesador de Control de Accionamiento (DCP) en la ubicación U1 alberga los contadores y controladores. Ejecuta las conversiones analógico-digital necesarias para traducir los datos de los sensores de campo en lógica de accionamiento.
