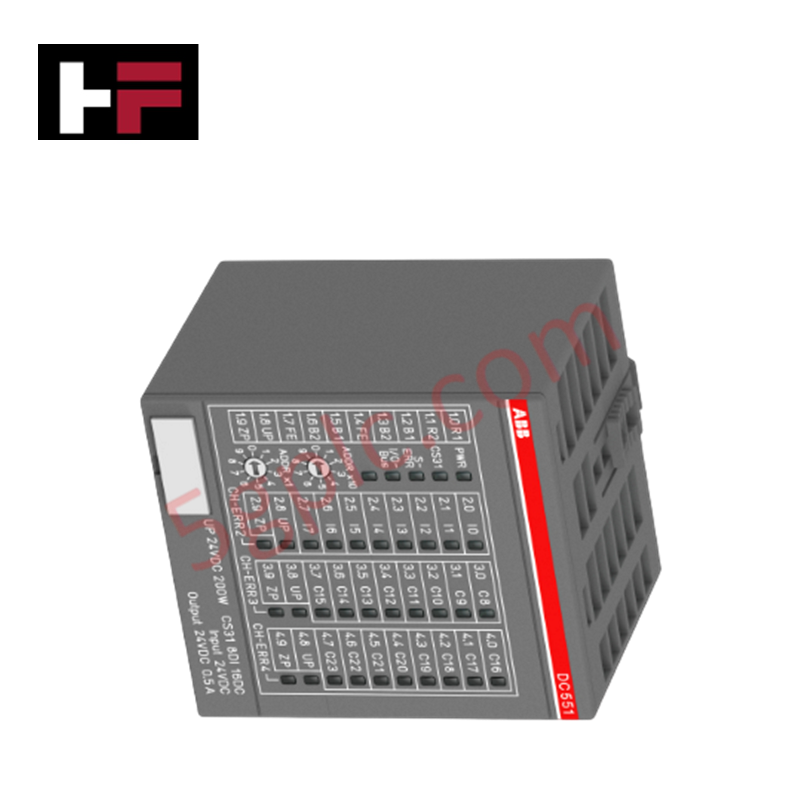

El ABB DC551-CS31 1SAP220500R0001, también catalogado como el DC551-CS31, módulo de interfaz de comunicación, funciona como un componente de hardware específico para la integración de esclavos del bus CS31 y la ejecución de E/S distribuidas en las plataformas ABB AC500 / S500.

Especificaciones de hardware

Velocidad de comunicación del bus de placa posterior y compatibilidad con la memoria flash del firmware

El módulo funciona como un nodo esclavo del bus de campo CS31 y coordina la transmisión cíclica de datos a alta velocidad entre el controlador central y los bastidores de expansión locales. La lógica interna de gestión del bus mantiene una velocidad determinista de comunicación del bus de placa posterior en hasta 7 módulos de expansión conectados. La memoria integrada almacena los parámetros de compatibilidad de la memoria flash del firmware para mantener sincronizados el escaneo de canales, el filtrado de entradas programable (retardo de 0.1 a 32 ms) y la notificación rápida del estado de diagnóstico en configuraciones de E/S de alta densidad.

Preguntas frecuentes

P: ¿Cuántos módulos de expansión locales en total pueden conectarse a una sola interfaz DC551-CS31?

R: La DC551-CS31 admite la expansión del bastidor local con hasta 7 módulos de E/S S500 adicionales mediante su interfaz de bus de placa posterior del lado derecho.

P: ¿Cuál es la capacidad máxima de corriente de conmutación de los canales de salida digitales configurables?

R: Cada canal de salida de transistor configurable suministra hasta 0.5 A a 24 VCC (rango operativo de 20.4 a 28.8 VCC).

P: ¿El módulo requiere reiniciar la alimentación activa del sistema al modificar los parámetros de retardo de la señal de entrada?

R: Los tiempos de retardo de entrada configurables (de 0.1 a 32 ms) se escriben directamente mediante la configuración del software durante el arranque del nodo, sin necesidad de modificar físicamente la placa.

Directrices de instalación en campo

1. Desconecte todas las fuentes de alimentación primaria de 24 VCC antes de montar o retirar el módulo DC551-CS31 de su base de terminales.
2. Use una pulsera antiestática (ESD) conectada a tierra antes de manipular el conjunto del módulo.
3. Encaje firmemente el módulo en su base de terminales (como la TU551-CS31) hasta que las pestañas de bloqueo laterales queden completamente acopladas.
4. Fije de forma segura todo el cableado de alimentación y señal de campo, asegurándose de que la tensión de alimentación de campo se mantenga estrictamente entre 20.4 y 28.8 VCC.
5. Guíe los cables de comunicación del bus de campo CS31 por separado de los conductores de CA de alta tensión, con una distancia física mínima de 200 mm para reducir el acoplamiento de ruido.
