Detalles del producto
Descripción del Producto

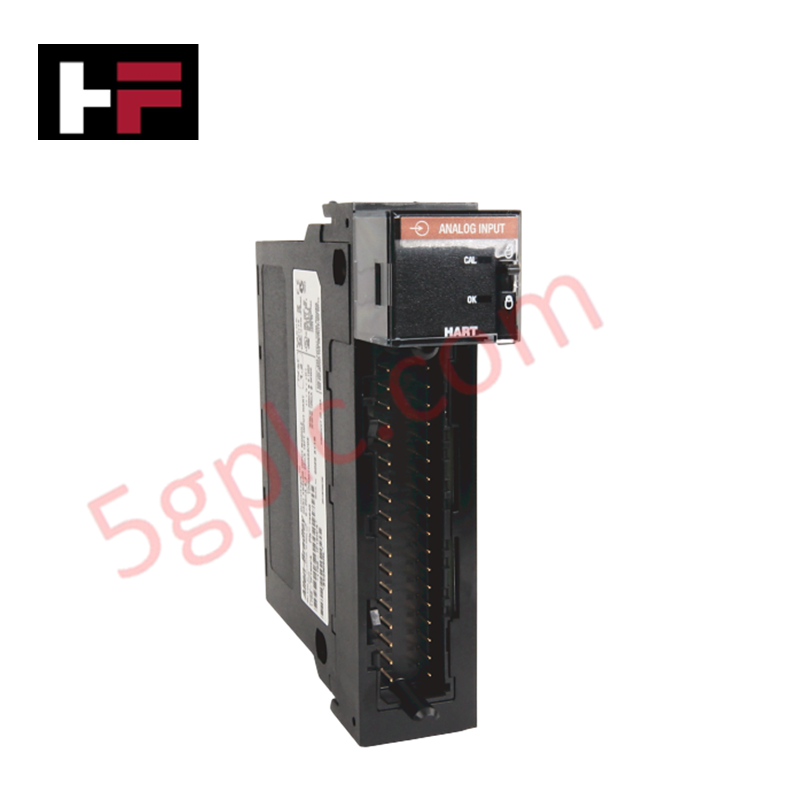

El Allen-Bradley 1756-IF16IHK funciona como una interfaz analógica de alta densidad y alto rendimiento dentro del ecosistema ControlLogix . Este módulo ofrece 16 canales aislados individualmente que soportan tanto señales estándar de 4-20mA como comunicación digital avanzada HART (Highway Addressable Remote Transducer) . El sufijo "K" indica un recubrimiento conformal que protege el circuito interno de atmósferas industriales corrosivas. Suministramos este módulo como 100% Nuevo stock original de fábrica, permitiendo una integración perfecta de dispositivos inteligentes de campo en su chasis ControlLogix para una mayor visibilidad diagnóstica.
Especificaciones Técnicas
| Característica | Especificación |
| Fabricante | Allen-Bradley / Rockwell Automation |
| Línea de Producto | ControlLogix (1756) |
| Tipo de Módulo | Entrada Analógica Aislada HART |
| Número de Entradas | 16 Canales Aislados Individualmente |
| Rango de Corriente de Entrada | 0–20 mA, 4–20 mA |
| Resolución | 16 a 21 Bits |
| Impedancia de Entrada | 250 Ohmios ($\pm$ 5 Ohmios) |
| Voltaje de Aislamiento | 250V Continuos |
| Corriente del Backplane | 225 mA @ 5.1V DC; 200 mA @ 24V DC |
| Disipación de Potencia | 5.30 Vatios |
| Temperatura de Operación | 0°C a 60°C (32°F a 140°F) |
| Ancho de Ranura | 1 (Ranura Estándar de Chasis) |
Ventajas de Ingeniería
-
Aislamiento Canal a Canal: El 1756-IF16IHK proporciona aislamiento continuo de 250V entre cada entrada. Esta barrera eléctrica previene bucles de tierra y evita que transitorios en un lazo afecten canales adyacentes, asegurando la integridad de la señal en entornos eléctricos complejos.
-
Acceso Integrado a Datos HART: Este módulo actúa como un puente HART, permitiendo que el controlador ControlLogix extraiga variables secundarias y diagnósticos de salud del dispositivo directamente desde transmisores inteligentes. Los ingenieros pueden monitorear el estado del dispositivo y datos de calibración en tiempo real sin necesidad de comunicadores portátiles externos.
-
Control de Resolución Extrema: Con una resolución seleccionable de 16 a 21 bits, el módulo captura fluctuaciones mínimas del proceso. Esta alta granularidad es esencial para monitoreo preciso de flujo, dosificación química y aplicaciones de transferencia de custodia donde cada microamperio representa datos críticos.
-
Recubrimiento Conformal para Sitios Exigentes: La versión "K" incluye una capa protectora que resiste humedad, hongos y contaminantes químicos. Esto garantiza fiabilidad a largo plazo en plantas de tratamiento de aguas residuales, refinerías y fábricas de papel donde los corrosivos en el aire suelen degradar el hardware electrónico estándar.
-
Protección contra Sobretensión de Entrada: El circuito interno protege el módulo contra errores accidentales de cableado o picos de hasta 28.8V DC. Esta protección previene fallos costosos del módulo durante la puesta en marcha o mantenimiento en campo.
Preguntas Frecuentes
-
¿El 1756-IF16IHK requiere un Bloque Terminal Removible (RTB) específico?
Sí. Debido a la densidad de 16 canales aislados, este módulo requiere el bloque terminal de 36 pines 1756-TBCH o 1756-TBSH . Recomendamos verificar la compatibilidad del RTB para asegurar la correcta alineación del cableado de campo.
-
¿Puedo usar este módulo para sensores analógicos no HART?
Absolutamente. El módulo funciona como una tarjeta de entrada analógica aislada de alta precisión estándar. Puede desactivar la funcionalidad HART en la configuración de Studio 5000 para canales que solo requieran procesamiento de señal 4-20mA.
-
¿Cuál es el significado de la "H" en el número de parte?
La "H" indica capacidad de comunicación HART. Esto permite que el módulo se comunique con dispositivos inteligentes para obtener IDs de fabricante, etiquetas de dispositivo e información diagnóstica junto con la señal analógica principal.
-
¿Es esta una unidad genuina, sellada de fábrica?
Sí. Garantizamos que esta unidad es 100% Nueva. Se envía en su embalaje original de fábrica Allen-Bradley con sellos de seguridad intactos, asegurando que el recubrimiento conformal y la electrónica interna permanezcan en condiciones impecables desde la línea de producción hasta su instalación.
