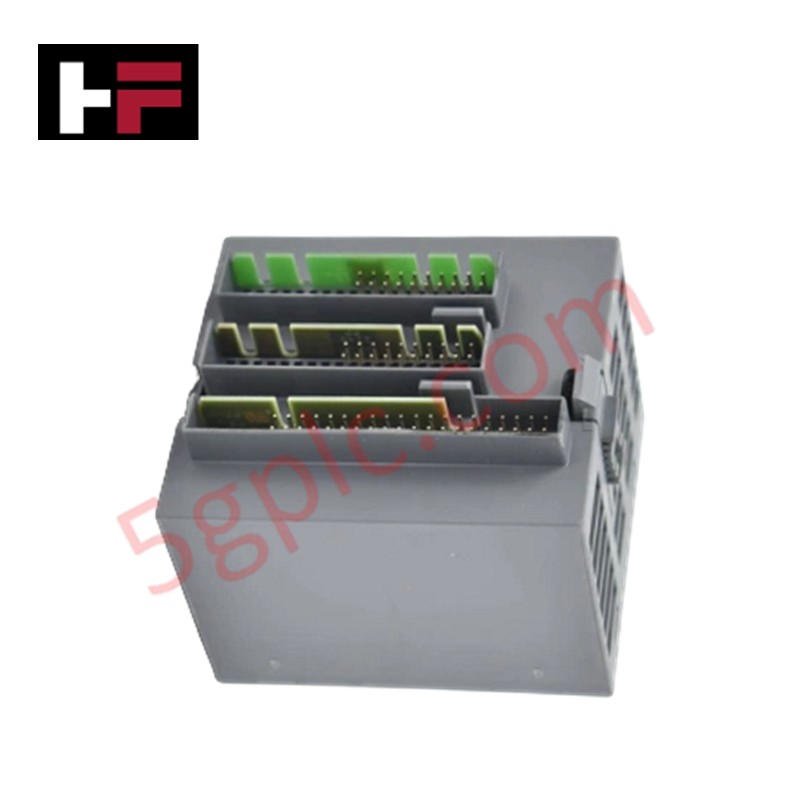

Módulo de E/S de automatización distribuida S500 ABB CI592-CS31 1SAP221200R3001

Descripción general del producto

El ABB CI592-CS31 (1SAP221200R3001) funciona como un módulo de interfaz de bus de alto rendimiento dentro de la plataforma de E/S distribuidas S500. Al operar como esclavo en el bus de campo CS31, este módulo proporciona una versátil configuración híbrida de E/S, integrando 8 entradas digitales, 8 salidas digitales y 8 canales de E/S digitales configurables en una sola unidad. Actúa como un nodo descentralizado que conecta las señales de campo con el controlador maestro con una temporización determinista. Suministramos este componente como 100 % nuevo y original de fábrica, garantizando que su arquitectura de automatización utilice hardware certificado de fábrica para maximizar la disponibilidad del sistema.

Especificaciones técnicas

El CI592-CS31 gestiona señales discretas de alta densidad mediante los siguientes parámetros técnicos:

• Protocolo: bus de campo CS31 (esclavo)

• Entradas digitales: 8 canales (24V DC, 5mA)

• Salidas digitales: 8 canales (transistor, 24V DC, 0.5A)

• E/S configurables: 8 canales (seleccionables como DI o DO, 0.5A)

• Tiempo de retardo de entrada: ajustable de 0.1 ms a 32 ms

• Tipo de salida: transistor de lado alto con protección contra cortocircuitos

• Tensión de alimentación: 24V DC (rango: 20.4 a 28.8 V DC)

• Dimensiones: 67.5 mm (W) x 76 mm (H) x 62 mm (D)

• Peso neto: 0.125 kg

• Grado de protección: IP20

Ventajas de ingeniería

• Versatilidad de E/S optimizada: Los 8 canales DI/DO configurables permiten adaptar el hardware con precisión. Esta flexibilidad reduce la necesidad de varias variantes de módulos, ya que los ingenieros pueden adaptar la combinación de E/S mediante software para ajustarla a los requisitos específicos de campo en el lugar de instalación.

• Respuesta de señal de alta velocidad: Los filtros de entrada ajustables permiten tiempos de retardo de tan solo 0.1 ms. Esta capacidad de respuesta captura transiciones rápidas de señal, algo esencial para el conteo de alta frecuencia y la maquinaria sincronizada, donde la temporización es crítica.

• Protección robusta de las salidas: Cada salida de transistor proporciona hasta 0.5A e incluye protección integrada contra sobrecargas y cortocircuitos. Esta protección a nivel de hardware evita daños en el módulo durante errores de cableado de campo o fallos de los actuadores.

• Diseño compacto de alta densidad: Con solo 67.5 mm de ancho, el módulo integra 24 puntos de E/S en total, además de la lógica de bus, en un espacio mínimo sobre carril DIN. Este formato compacto facilita la instalación en cajas de control descentralizadas estrechas o paneles montados en máquinas.

• Rendimiento determinista del bus de campo: El módulo utiliza el probado protocolo CS31, ofreciendo una solución de bus de campo rentable y fiable para sistemas distribuidos pequeños y medianos, sin la complejidad ni la sobrecarga de los sistemas basados en Ethernet.

Preguntas frecuentes

• ¿El CI592-CS31 requiere una Terminal Base específica para la instalación?

  Sí. Debe montar el CI592-CS31 sobre una Terminal Base S500 compatible, como las de la serie TU5xx. La base proporciona el montaje físico, los terminales de conexión del bus CS31 y la interfaz para cualquier módulo de expansión conectado.

• ¿Puedo ampliar la capacidad de E/S más allá de los canales integrados?

  Sí. El CI592-CS31 admite la conexión de hasta 10 módulos de expansión de E/S S500 adicionales en su bus local, lo que permite ampliar la estación de campo para satisfacer requisitos complejos de señales.

• ¿Cómo configuro la dirección de estación CS31 en este módulo?

  La dirección de estación se configura mediante los interruptores de hardware situados en el módulo. Asegúrese de que cada módulo de la red CS31 tenga una dirección única antes de encender el sistema para evitar conflictos de comunicación.

• ¿Qué ocurre con las salidas si falla el enlace de comunicación CS31?

  El módulo admite una configuración de «estado seguro». Puede programar las salidas para que mantengan su último valor o cambien a un estado predefinido de «apagado», garantizando que la maquinaria adopte una condición segura durante un fallo del bus.
