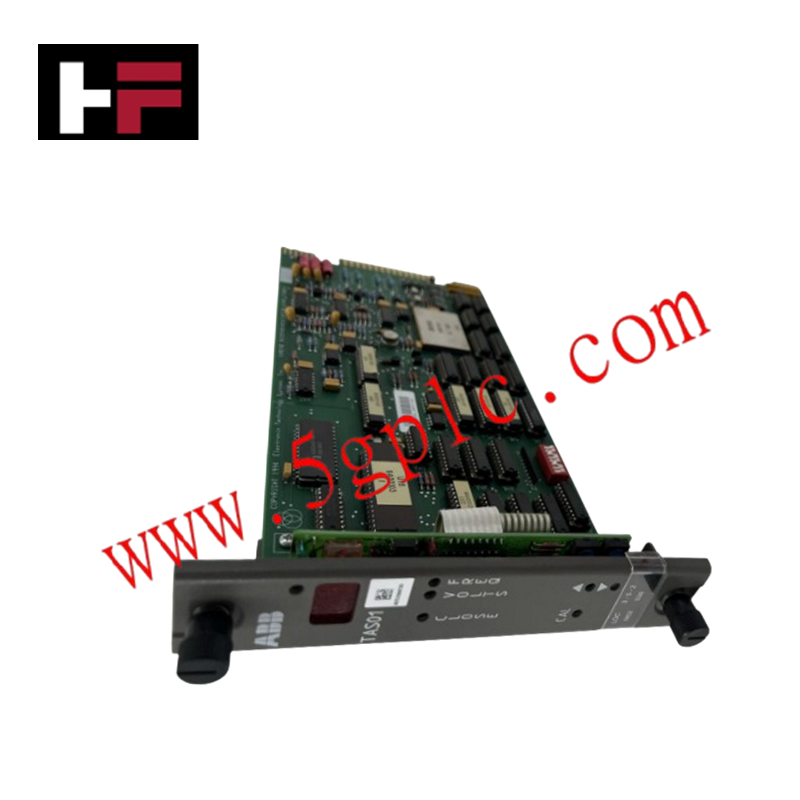

Módulo de Control de Sincronizador Automático ABB Bailey TAS01

Descripción

El TAS01 de ABB es un módulo de sincronización automática de precisión diseñado para los sistemas de control Bailey INFI 90 y Symphony Plus. Su función principal es gestionar el paralelismo seguro y eficiente de generadores de CA con la red eléctrica principal u otros sistemas de bus energizados. El módulo monitorea continuamente el voltaje, frecuencia, y el ángulo de fase tanto de la fuente entrante como del bus energizado, calculando el momento óptimo para emitir una orden de cierre del interruptor automático. Al automatizar el proceso de sincronización, el TAS01 previene tensiones mecánicas significativas y sobretensiones eléctricas asociadas con el cierre fuera de fase, asegurando la estabilidad de los activos de generación de energía. Se utiliza ampliamente en hidroeléctricas, turbina de vapor, y las instalaciones industriales de cogeneración donde la sincronización confiable con la red es un requisito operativo crítico.

Especificaciones

• Marca: ABB Bailey

• Número de modelo: TAS01

• Serie de productos: INFI 90 / Symphony Plus

• Rol Funcional: Sincronizador automático / Control de generador

• Monitoreo de voltaje de entrada: Entradas de voltaje CA duales (Generador y Bus)

• Rango de Frecuencia: Nominal 50/60 Hz

• Tolerancia del ángulo de fase: Configuración por el usuario para cierre preciso

• Interfaz: Se integra con el Procesador Multifunción (MFP) a través del bus expansor

• Montaje: Ranura estándar para Unidad de Montaje de Módulo (MMU)

• Temperatura de Operación: 0 a 70 grados Celsius

Características

• Emparejamiento automático de fase: Sincroniza generadores ajustando automáticamente los reguladores de velocidad y voltaje para coincidir con los parámetros de la red.

• Operación a prueba de fallos: Incorpora lógica avanzada de verificación de sincronización para evitar el cierre del interruptor si los parámetros están fuera de los límites de seguridad.

• Lógica de temporización precisa: Considera los retrasos en el tiempo de cierre del interruptor para asegurar una coincidencia exacta de fase a cero grados.

• Procesamiento de Alta Velocidad: Análisis de señal en tiempo real de formas de onda de CA para proporcionar señales de corrección instantáneas a los sistemas de gobernador y excitador.

• Diagnósticos integrados: Cuenta con monitoreo interno para detectar pérdida de señal o fallo de hardware, inhibiendo inmediatamente la sincronización si se detecta una falla.

• Integración perfecta con DCS: Totalmente compatible con la arquitectura de control Harmony, permitiendo la monitorización remota y el ajuste del punto de consigna a través del HMI.
