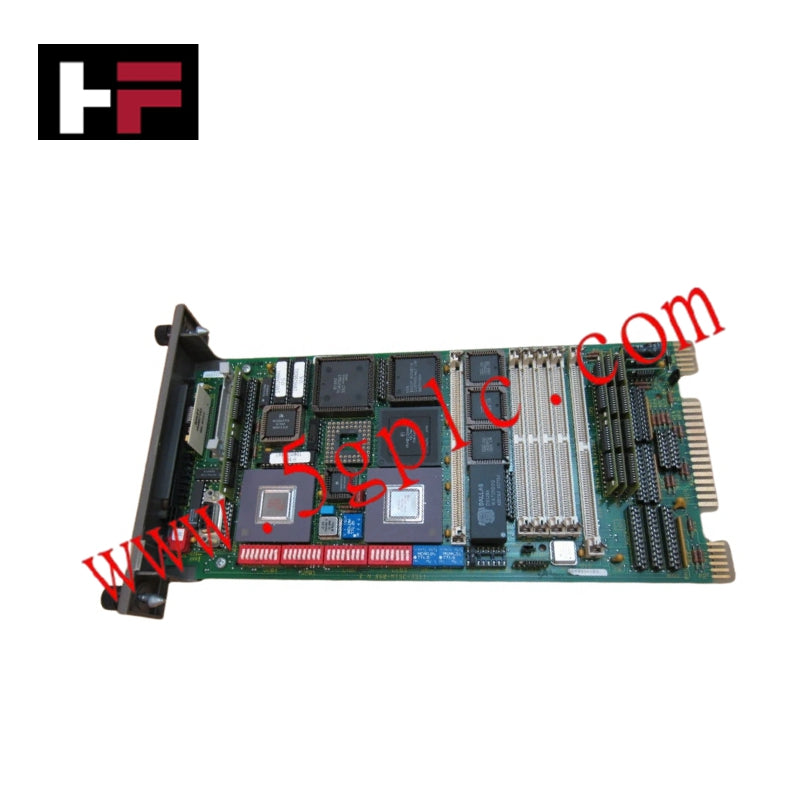

ABB Bailey INIIT03 Módulo de Interfaz de Transferencia Local de Infi-Net a Infi-Net

Descripción

El INIIT03 de ABB es un módulo de comunicación de red de alta velocidad diseñado para los sistemas de control distribuido Bailey INFI 90 y Symphony Plus. Esta interfaz de transferencia local actúa como un puente vital entre dos anillos de comunicación Infi-Net separados, permitiendo el intercambio fluido de paquetes de datos y variables de proceso a través de diferentes segmentos de red. Al facilitar la expansión de la red local, el INIIT03 permite que arquitecturas de planta más grandes mantengan alta velocidad, rendimiento determinista mientras mantiene el tráfico de control organizado. Es esencial para instalaciones industriales complejas que requieren comunicación sincronizada entre múltiples lazos de control localizados sin comprometer la integridad del lazo principal de la planta.

Especificaciones

• Marca: ABB Bailey

• Número de modelo: INIIT03

• Serie de productos: INFI 90 / Symphony Plus

• Categoría Funcional: Interfaz de Transferencia de Red Local

• Compatibilidad: Arquitectura INFI-Net (Cnet)

• Velocidad de transmisión de datos: Transferencia síncrona de alta velocidad

• Interfaz de Bus: Bus de Control Harmony / Bus Expansor Esclavo

• Montaje: Ocupa un espacio en una Unidad de Montaje de Módulo (MMU) estándar

• Fuente de alimentación: +5 VDC vía backplane del sistema

• Temperatura de Operación: 0 a 70 grados Celsius

• Tolerancia a Fallas: Soporta configuraciones de bucle de red redundantes

Características

• Comunicación Inter-Anillo: Proporciona una puerta de enlace de hardware dedicada para enlazar segmentos adyacentes de Infi-Net para monitoreo y control unificado del sistema.

• Gestión Determinista de Datos: Emplea manejo avanzado de protocolos para asegurar que los datos de procesos críticos en tiempo se transfieran con latencia mínima.

• Aislamiento y Seguridad de la Red: Evita que fallos localizados en una red en anillo se propaguen a la otra, mejorando la disponibilidad general del sistema.

• Almacenamiento en búfer de alto volumen: La arquitectura de memoria integrada gestiona los paquetes de datos entrantes y salientes para evitar la congestión de la red durante los ciclos pico.

• Diagnóstico a bordo: Cuenta con monitoreo de hardware en tiempo real con indicadores LED en el panel frontal para proporcionar retroalimentación inmediata sobre el estado de la red y condiciones de error.

• Compatibilidad Plug-and-Play: Diseñado para racks de hardware estándar INFI 90, permitiendo una integración sencilla en los armarios de control existentes.
