Detalles del producto

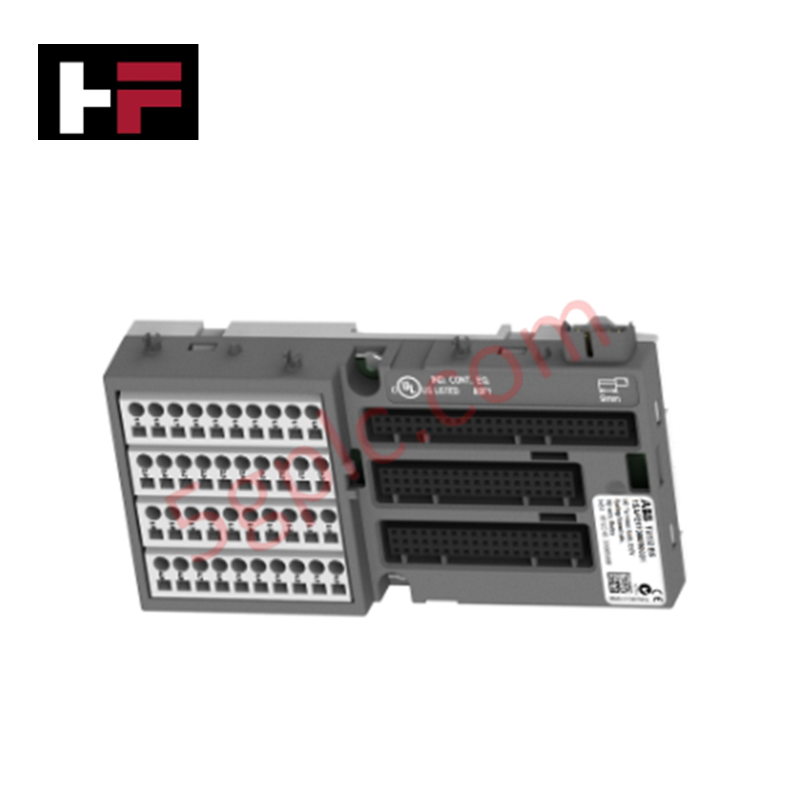

Configurado para la terminación del cableado físico de campo y la interfaz de módulos en sistemas S500 I/O, la ABB 1SAP217000R0001 (Unidad Terminal TU532) proporciona una ejecución física/eléctrica directa. El hardware conecta señales discretas de 230 VAC y módulos de expansión de relés al backplane del sistema a través de puntos de conexión con terminales de resorte.
Especificaciones del Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1SAP217000R0001 (TU532) |
| Marca | ABB |
| Origen | Alemania / Distribución estándar ABB |
| Peso | 0.164 kg (Neto) / 0.194 kg (Bruto) |
| Dimensiones | 67.5 mm x 135 mm x 28 mm (An x Al x Pr) |
| Temperatura de operación | 0 a +60 °C (Almacenamiento: -40 a +70 °C) |
| Consumo de energía | Ruta pasiva del backplane (Entrada de voltaje de alimentación 24 VDC) |
| Tipo de conexión terminal | Terminales de resorte |
| Compatibilidad de módulos | Entradas / Salidas 230 VAC y módulos de relé |
| Grado de protección | IP20 |
Licencias de Velocidad de Comunicación del Bus Backplane y Enrutamiento de Energía
La unidad base integra líneas de bus pasivas que conectan directamente los módulos S500 I/O con el backplane del controlador. Las rutas conductoras integradas soportan las licencias de velocidad de comunicación del bus backplane necesarias para la transferencia cíclica determinista en tiempo real a través del clúster de expansión local. Las rutas de enrutamiento galvánico aíslan los potenciales de conmutación de alta tensión de 230 VAC en el lado del terminal de campo de los circuitos lógicos internos de 24 VDC del backplane, manteniendo la inmunidad al ruido y la integridad estructural de la señal durante eventos transitorios rápidos.
Preguntas Frecuentes
P: ¿Puedo reemplazar un módulo S500 I/O montado en el TU532 sin desconectar el cableado de campo?
R: Sí. La unidad terminal TU532 mantiene todas las conexiones de campo con terminales de resorte en su base, permitiendo que los módulos I/O enchufados se desenganchen y cambien sin alterar los haces de cableado de campo.
P: ¿Qué secciones transversales de conductor admite los terminales de resorte?
R: Los terminales de resorte aceptan conductores de cobre sólidos estándar o flexibles con terminales hasta 2.5 mm² para el enrutamiento de energía AC y señales de campo.
P: ¿El TU532 tiene una clasificación de protección IP para ambientes húmedos?
R: La unidad tiene una clasificación IP20 y debe instalarse dentro de un gabinete que proporcione protección adecuada contra polvo conductor, humedad y residuos.
Guías para la Instalación en Campo
- Monte la unidad terminal en un riel DIN estándar de 35 mm asegurando firmemente el mecanismo de bloqueo trasero antes de insertar los módulos I/O.
- Retire el aislamiento del conductor de campo a la longitud especificada (típicamente 9 a 10 mm) antes de insertarlo en los terminales de resorte usando un destornillador de cabeza plana.
- Asegure una correcta conexión a tierra del riel DIN al bus PE del gabinete para establecer un camino de tierra de baja impedancia para los circuitos de aislamiento de alta tensión.
- Verifique el aislamiento de las líneas de alimentación de campo de 230 VAC antes de cablear las conexiones terminales o insertar/remover hardware de expansión adyacente.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
