Detalles del producto

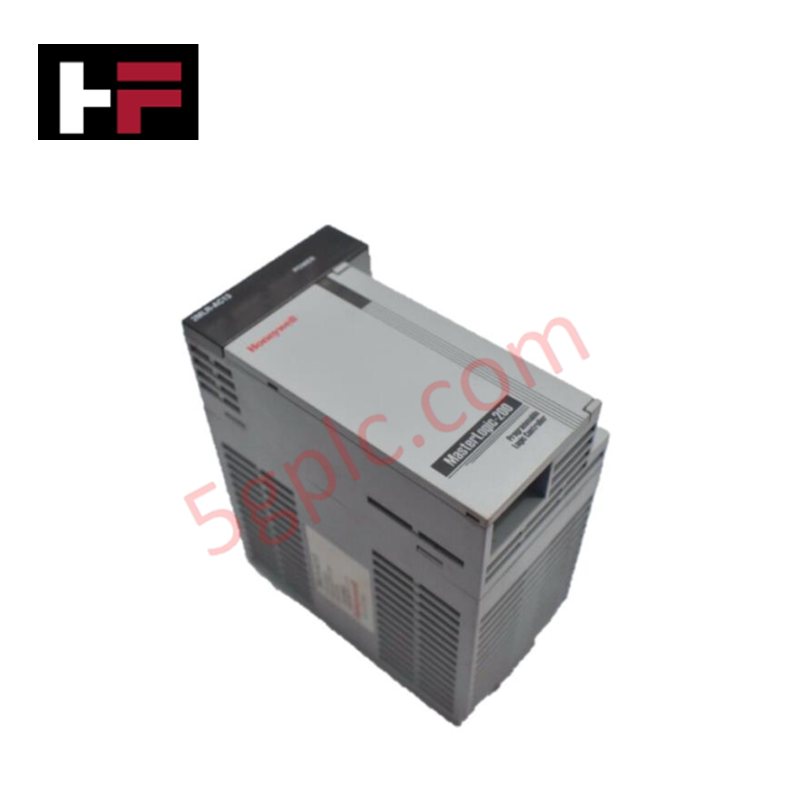

El Honeywell 2MLR-AC13, también catalogado como el 2MLR-AC13 Módulo de alimentación, funciona como un componente de hardware específico para la distribución redundante de energía en plataformas PLC MasterLogic-200.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 2MLR-AC13 |
| Marca | Honeywell |
| Origen | Estándar de automatización industrial |
| Peso | 1.20 lb (0.54 kg) |
| Dimensiones | Montaje estándar en bastidor de alimentación MasterLogic-200 |
| Temperatura de funcionamiento | 0 a 60 grados C |
| Consumo de energía | Entrada de 100-120 VAC, salida nominal de 5 VDC en el backplane |
| Corriente de salida | 8.5 A a 5 VDC |
| Tipo de módulo | Módulo de alimentación redundante |
| Rango de tensión de entrada | 100-120 VAC |
| Compatibilidad de series | Serie MasterLogic L200R |
Aislamiento de canales y regulación del bus de alimentación
El módulo 2MLR-AC13 incorpora aislamiento óptico entre canales y parámetros de compatibilidad estructurada con lazos HART de 4-20 mA en toda la capa de distribución de alimentación del backplane del sistema. El aislamiento galvánico interno evita que las sobretensiones del lado de línea y los bucles de tierra se propaguen a los circuitos lógicos digitales sensibles a través del backplane MasterLogic L200R. La etapa de alimentación mantiene una salida regulada de 5 VDC con corrientes de hasta 8.5 A, utilizando un filtrado dinámico de rizado para evitar interrupciones del procesador durante las fluctuaciones de tensión de la línea de alimentación de CA principal.
Preguntas frecuentes
P: ¿El módulo de alimentación 2MLR-AC13 admite una configuración redundante en los bastidores MasterLogic-200?
R: Sí, el módulo está diseñado para configuraciones de alimentación doble redundante, lo que permite compartir la carga de forma fluida y realizar una conmutación automática por fallo sin interrumpir las operaciones del backplane.
P: ¿Qué nivel de tensión de entrada se requiere para operar el 2MLR-AC13?
R: El módulo acepta una entrada de línea de CA de 100-120 VAC para proporcionar una alimentación de bus regulada de 5 VDC y 8.5 A.
Directrices de instalación en campo
- Asegúrese de desconectar y bloquear la alimentación de CA principal entrante antes de instalar el módulo 2MLR-AC13 en la ranura de alimentación del bastidor.
- Alinee el chasis del módulo con las guías de la ranura de alimentación específica de la unidad base MasterLogic y presione firmemente hasta que los pestillos de bloqueo encajen en su sitio.
- Conecte las entradas de 100-120 VAC utilizando cableado de campo con la clasificación adecuada y asegúrese de que el conductor de puesta a tierra de seguridad esté conectado firmemente al tornillo del terminal principal.
- Verifique el estado correcto de la salida de alimentación del backplane mediante los indicadores LED del panel frontal antes de poner en línea los chasis de E/S conectados.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
