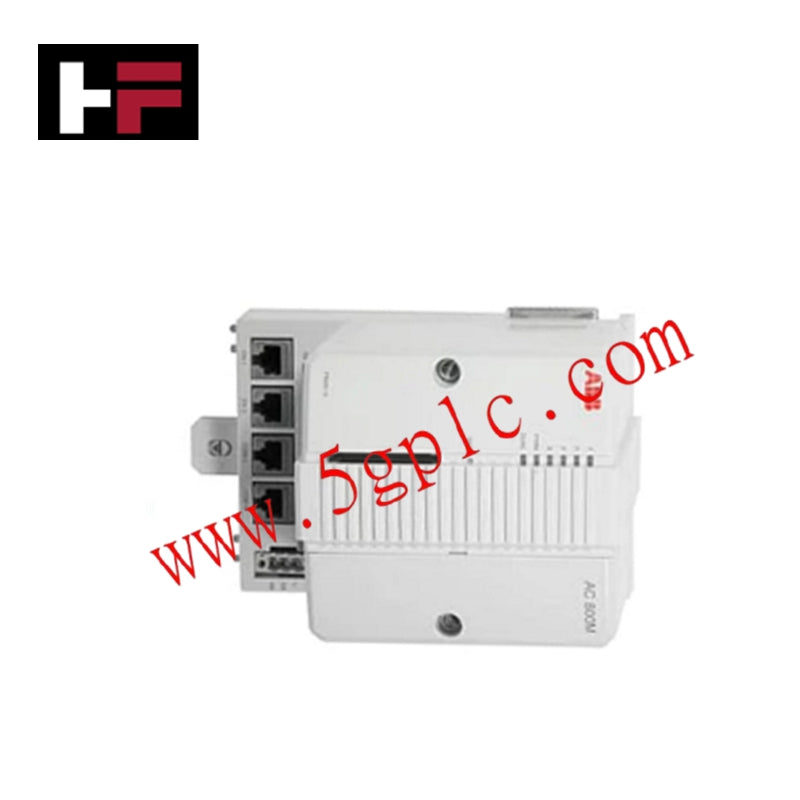

PM858AK01 (3BSE082895R1) | ABB | Placa de CPU para AC 800M

Descripción del Producto

La tarjeta CPU PM858AK01 (3BSE082895R1) de ABB es una unidad de procesamiento de alto rendimiento diseñada para la familia de controladores AC 800M dentro del sistema 800xA. Construida para redundancia y fiabilidad, ofrece tiempos de ciclo rápidos, capacidades robustas de comunicación y sincronización estable en entornos de control distribuidos.

Especificaciones Técnicas

• Procesador: CPU integrada MPC866

• Tiempo de conmutación por redundancia: ≤ 10 ms

• Capacidad de aplicación:

• 32 aplicaciones por controlador

• 64 programas por aplicación

• 128 diagramas por aplicación

• 32 tareas por controlador

• Tiempos de ciclo:

• 32 tiempos de ciclo configurables

• Tiempo mínimo de ciclo hasta 1 ms

• Almacenamiento de firmware: PROM Flash de 4 MB

• Alimentación eléctrica: 24 V CC (rango 19.2–30 V CC)

• Consumo eléctrico: Típico 210 mA, máximo 360 mA

• Disipación de potencia: 5.1 W (máximo 8.6 W)

• Entrada de alimentación redundante: Soportada

• Batería de respaldo: Litio 3.6 V

• Sincronización del reloj: Precisión de 1 ms mediante protocolo CNCP

• Manejo de eventos:

• Hasta 3000 eventos por cliente OPC

• Velocidad de transmisión: 36–86 eventos/seg, 113–143 mensajes de datos/seg

• Módulos de comunicación (bus CEX): Hasta 12 módulos, corriente máxima de alimentación 2.4 A

• Grupos de E/S:

• CPU no redundante: 1 eléctrico + 7 ópticos

• CPU redundante: 7 ópticos

• Capacidad de E/S: Máximo 96 módulos (PM866 simple) o 84 módulos (PM866 redundante)

• Tasa de escaneo del bus de módulos: 0–100 ms (según cantidad de E/S)

• Corriente de alimentación eléctrica del bus de módulos:

• 24 V: máximo 1.0 A

• 5 V: máximo 1.5 A

• Ethernet:

• 2 canales, norma IEEE 802.3

• 10 Mbit/s, RJ-45 (hembra de 8 polos)

• Protocolos de red de control: MMS e IAC

• Red troncal recomendada: Ethernet conmutada de 100 Mbit/s

• Estabilidad del reloj en tiempo real: 100 ppm (~1 h/año)

• Interfaces RS-232:

• 2 puertos (general + herramienta de servicio)

• COM3 (solo no redundante): 75–19,200 baudios, RJ-45, soporte completo RTS-CTS

• COM4 (solo no redundante): 9,600 baudios, RJ-45, optoaislado, sin soporte RTS-CTS

Escenarios de Aplicación

• Configuraciones de CPU redundante para control de procesos de alta disponibilidad

• Sistemas de automatización distribuidos a gran escala que requieren tiempos de ciclo rápidos

• Manejo de eventos basado en OPC en redes industriales en tiempo real

Preguntas Frecuentes

P: ¿Cuál es el tiempo de conmutación en modo redundante?  R: El PM858AK01 alcanza un máximo de 10 ms de conmutación, asegurando una interrupción mínima.

P: ¿Cuántos módulos de comunicación se pueden conectar?  R: Se pueden instalar hasta 12 módulos en el bus CEX.

P: ¿Es la tarjeta CPU adecuada para escaneo de E/S a alta velocidad?  R: Sí, soporta tasas de escaneo hasta 1 ms, dependiendo del número de módulos de E/S.

P: ¿Cómo se compara el PM858AK01 con el PM866?  R: El PM858AK01 está optimizado para redundancia y sincronización, mientras que el PM866 ofrece mayor capacidad de E/S en configuraciones simples.
