Produktdetails

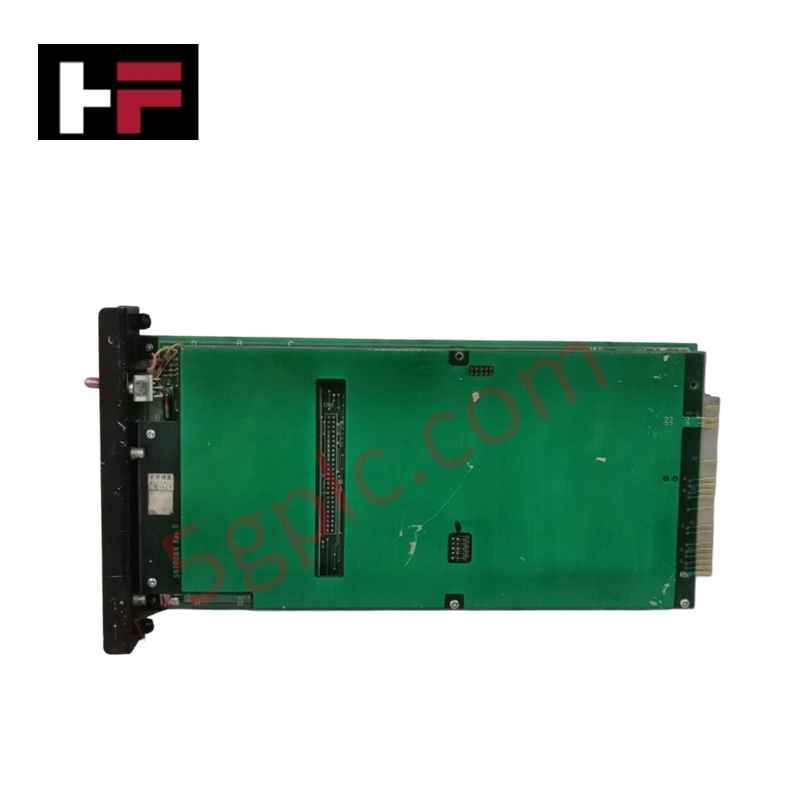

Für die deterministische Übertragung von Vnet/IP-Paketen in Yokogawa-CENTUM-VP-Plattformen ausgelegt, ermöglicht der Yokogawa NC2*C (NC2-Netzwerkkommunikationsmodul) die direkte physikalische/elektrische Ausführung. Diese Hardwarekomponente fungiert als Schnittstellenschicht, die die Übertragung von Datenrahmen zwischen Feldsteuereinheiten und dem primären Systembus verwaltet. Das Modul stellt physikalische Medienverbindungen über eine Ethernet-Infrastruktur her, um Steuerungstopologien zu synchronisieren, und verwendet LEDs an der Frontplatte, um Statusänderungen der Hardware, Link-Aktivität und Busfehlercodes direkt an der Baugruppenträger-Installation anzuzeigen.
Aufschlüsselung der Suffixe und Modellmatrix
| Codeelement | Spezifikation / Beschreibung |
|---|---|
| NC2 | Basisbezeichnung der Modellreihe der Vnet/IP-Netzwerkkommunikationsmodule |
| *C | Style-Code, Revision C, der die Hardware-Revision und die interne Schaltungskonfiguration angibt |
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NC2*C |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | 0,35 kg |
| Abmessungen | 120 mm x 25 mm x 130 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 5 VDC, 1,2 A |
| Systemkompatibilität | CENTUM VP, CS 3000 |
| Kommunikationsprotokoll | Vnet/IP (Ethernet-basiert) |
| Datenübertragungsrate | 100 Mbit/s |
| Redundanz | Unterstützung eines doppelt redundanten Busses |
| Galvanische Trennung | 1500 VAC (System zu Bus, 1 Min.) |
Kanal-zu-Kanal-Isolation und Vnet/IP-Bus-Integration
Das NC2*C-Modul koordiniert Rahmen industrieller Steuerungsnetzwerke innerhalb der Vnet/IP-Busarchitektur über Kanal-zu-Kanal-Isolationsschaltungen, die elektrische Transienten abfangen, bevor sie die Rückwandplatine erreichen. Das Modul gewährleistet eine galvanische Trennung von 1500 VAC zwischen System und Bus, um potenzielle Erdschleifen zwischen Steuerungssegmenten zu verhindern. Der interne Prozessor verarbeitet Daten mit einem Durchsatz von 100 Mbit/s und verwendet Mechanismen zur Taktsynchronisierung, wodurch Übertragungslatenzen reduziert und eine deterministische Netzwerkplanung sichergestellt werden. Regeln für die Mediensteuerung des Dual-Bus verhindern Datenkollisionen und Potenzialdifferenzen gegen Erde, die bei stationärem Betrieb Echtzeit-Prozessdatenströme beeinträchtigen könnten.
Häufig gestellte Fragen
F: Wie führt das Netzwerkmodul die Umschaltsequenz bei einer Unterbrechung des Vnet/IP-Kabels aus?
A: Das Modul arbeitet mit einer doppelt redundanten Vnet/IP-Bustopologie. Wenn der aktive Kanal einen Link-Ausfall oder eine Paketbeschädigung erkennt, schaltet der interne Kommunikationsprozessor alle Übertragungsleitungen innerhalb deterministischer Grenzen auf den sekundären Buspfad um, um die Echtzeit-Prozessüberwachung aufrechtzuerhalten.
F: Gibt es Hardwareeinschränkungen beim Hot-Swap dieses Moduls in einem aktiven FCU-Baugruppenträger?
A: Hot-Swap ist zulässig, sofern das parallel redundante Modul vollständig initialisiert, online und mit aktivem Netzwerkverkehr belastet ist. Die Fehler-LED am Partnermodul muss erloschen sein, bevor die Zielkarte entfernt wird.
F: Welche konstruktiven Erdungsmaßnahmen schützen die physikalische 100-Mbit/s-Vnet/IP-Schicht?
A: Das Modul nutzt integrierte Schirmkontakte im FCU-Steckplatz und standardmäßige geschirmte Steckverbinder. Diese Komponenten leiten hochfrequentes elektrostatisches Rauschen von den internen Logikschaltungen direkt in die gemeinsame Erdungsebene des Baugruppenträgers ab.
Richtlinien für die Installation vor Ort
- Einsetzen in den Steckplatz: Richten Sie die Führungsschienen des Moduls am vorgesehenen vertikalen FCU-Steckplatz aus. Schieben Sie die Baugruppe nach innen, bis die strukturellen Verriegelungssteckverbinder vollständig in die Rückwandplatine einrasten, und bestätigen Sie damit den vollständigen Kontakt aller Pins.
- Netzwerkverkabelung: Verwenden Sie geschirmte Twisted-Pair-Kabel (STP) für den Anschluss an die Vnet/IP-Netzwerk-Switches. Verlegen Sie Kommunikationsleitungen nicht parallel zu Hochspannungs-Wechselstromkabeln, um Übersprechen zu minimieren.
- Erdungsprotokoll: Stellen Sie sicher, dass der Hauptbaugruppenträger an ein niederimpedantes Instrumentenerdungssystem angeschlossen ist. Überprüfen Sie, dass die Schirmableitungen der Netzwerkstammkabel an einem einzigen Punkt enden, um Erdschleifen zu verhindern.
- Umgebungsgrenzen: Stellen Sie sicher, dass die Kühllüfter des Schranks einen gleichmäßigen Luftstrom über die Steckplatzanordnung aufrechterhalten. Die Umgebungstemperatur muss zwischen 0 und 60 °C liegen, und die relative Luftfeuchtigkeit muss zwischen 5 und 95 % liegen, ohne Kondensation.
