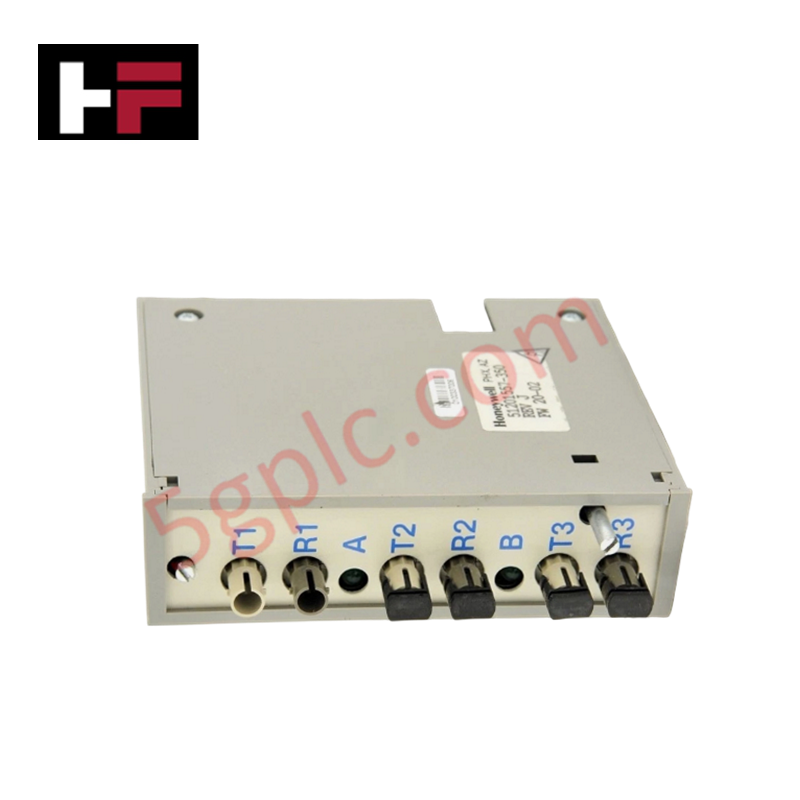

Das Honeywell 51201557-350, auch als 51201557-Eingangs-/Ausgangs-Linkmodul katalogisiert, dient als dedizierte Hardwarekomponente für die schnelle, fehlertolerante Signalweiterleitung und die optische Kopplung über Lichtwellenleiter innerhalb der Honeywell-C300- und Series-8-I/O-Steuerungsnetzwerkplattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51201557-350 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | Ca. 0,1 kg |
| Abmessungen | Ca. 12,7 cm x 12,0 cm x 1,8 cm |
| Betriebstemperatur | 0 °C bis 60 °C |
| Leistungsaufnahme | Stromversorgung über die C300-Backplane-Verbindung |
| Systemkompatibilität | Honeywell-C300-Controller, Series-8-I/O-Module |
| Linktyp | Zwei I/O-Link-Schnittstellen (Link A und Link B) |
| Unterstützung für Erweiterungen | I/O-Link-Extenderkarten und Lichtwellenleiter-Kopplungsmodule |
| Unterstützte Konfigurationen | Nicht redundante und redundante Controller-Topologien |
FOUNDATION Fieldbus und Kanal-zu-Kanal-Isolierung
Das Modul ermöglicht die Umwandlung von Signalpfaden und die deterministische Datenweiterleitung über die redundanten Kanäle Link A und Link B zur Unterstützung von FOUNDATION Fieldbus- und Series-8-I/O-Topologien. Die galvanische Kanal-zu-Kanal-Isolierung an der Kommunikationsschnittstelle verhindert, dass Differenzen im Erdpotenzial die seriellen Streams der Hochfrequenz-I/O-Links verfälschen. Integrierte Schnittstellen zur optischen Kopplung halten bei Verwendung mit Lichtwellenleiter-Erweiterungseinheiten Datenrahmen mit geringer Latenz auch über größere Entfernungen aufrecht und unterdrücken Gleichtaktstörungen sowie elektromagnetische Interferenzen.
Häufig gestellte Fragen
F: Wie verarbeitet das Modul 51201557-350 die Kommunikationsredundanz?
A: Das Modul verfügt über zwei unabhängige I/O-Link-Schnittstellen mit den Bezeichnungen Link A und Link B. Dadurch ist bei redundanten C300-Controller-Konfigurationen eine automatische Umschaltung auf Hardwareebene möglich, ohne den I/O-Datenscan zu unterbrechen.
F: Kann das Modul 51201557-350 für I/O-Schrankverbindungen über größere Entfernungen eingesetzt werden?
A: Ja, das Modul unterstützt die Anbindung an I/O-Link-Extenderkarten und Lichtwellenleiter-Kopplungseinheiten, um den Signalverkehr über größere physische Entfernungen außerhalb des lokalen Chassis weiterzuleiten.
F: Benötigt dieses Modul eine direkte externe Gleichstromverdrahtung?
A: Nein, die Betriebsspannung wird direkt über die Backplane-Busverbindung der C300-/Series-8-Trägereinheit bezogen.
Richtlinien für die Installation vor Ort
- Richten Sie das Modul an den Kartenführungsschienen des C300-Trägerchassis aus und drücken Sie es fest hinein, damit der Backplane-Steckverbinder ordnungsgemäß einrastet.
- Verbinden Sie Lichtwellenleiter- oder elektrische I/O-Link-Kabel mit den Anschlüssen Link A und Link B und achten Sie bei redundanten Paaren auf eine eindeutige Kennzeichnung der Kanalisolierung.
- Beachten Sie die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung und tragen Sie beim Umgang mit dem Modul sowie beim Einsetzen ein geerdetes ESD-Handgelenkband.
- Stellen Sie eine Schutzerdungs-(PE)-Verbindung des Chassis mit dem Gehäuserahmen sicher, um die Störunterdrückung entlang der Hochgeschwindigkeits-Linkpfade zu optimieren.
