Produktdetails

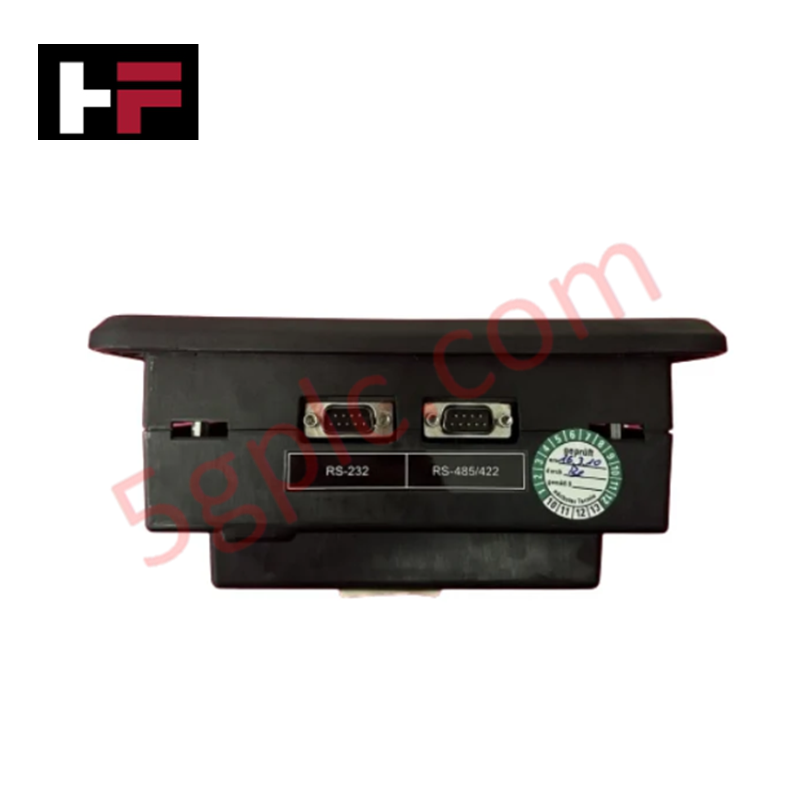

Konfiguriert für die Steuerung und Synchronisation von Aggregaten, bietet die Woodward 8440-1831 (Steuergerät der Serie 8440-1831) die direkte physikalisch/elektrische Ausführung von Generatorüberwachungs- und Schutzaufgaben.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 8440-1831 |
| Marke | Woodward |
| Herkunft | Nicht angegeben |
| Gewicht | 2150 g |
| Abmessungen | 282 x 217 x 99 mm |
| Betriebstemperatur | Nicht angegeben |
| Leistungsaufnahme | Max. 14 W |
| Messfrequenz | 40 - 85 Hz |
| Eingangswiderstand | 2,0 M Ohm |
| Stromversorgung | 8 - 40 VDC |
V/Hz- und feldorientierte Vektorregelung
Der 8440-1831 Controller integriert FlexIn-Technologie zur Verwaltung verschiedener analoger Eingangssignale, einschließlich resistiver Sender und 0/4-20 mA-Schleifen. Diese Flexibilität ermöglicht es der Einheit, präzise Generatorregelkreise auszuführen und eine stabile Spannungs- und Frequenzregelung aufrechtzuerhalten. Der Controller ist so ausgelegt, dass er feldorientierte Vektorregelungslogik unterstützt, um eine genaue Phasenanpassung bei Mehrgeräte-Netzanwendungen zu gewährleisten. Eine korrekte Konfiguration der MCB-Freigabe- und Antwortsignale ist erforderlich, um Synchronisation und Unterdrückung von Oberschwingungen über vernetzte Aggregatplattformen hinweg sicherzustellen.
Häufig gestellte Fragen
F: Sind die Relaisausgänge des 8440-1831 galvanisch getrennt?
A: Ja, die Relaisausgänge sind isoliert, um elektrische Störungen zu verhindern und die interne Steuerungsschaltung vor Spannungsspitzen auf der Feldseite zu schützen.
F: Welche Anforderungen bestehen an die FlexIn-Analog-Eingänge?
A: Die drei FlexIn-Analog-Eingänge sind softwareseitig für VDO-, resistive oder 0/4-20 mA-Sendertypen konfigurierbar. Stellen Sie sicher, dass die Sensor-Massekonfiguration (einpolig oder zweipolig) mit den Eingabeeinstellungen des Controllers übereinstimmt, um Signalversätze zu vermeiden.
Richtlinien für die Feldinstallation
- Handhabung: Das Gehäuse besteht aus hochschlagfestem Kunststoff; gehen Sie beim Einbau vorsichtig vor, um mechanische Belastungen oder Risse im Gehäuse zu vermeiden.
- Montage: Verwenden Sie die angegebenen Abmessungen 282 x 217 x 99 mm für die Integration in das Bedienfeld. Sorgen Sie für ausreichenden Freiraum für Anschlussklemmen und Wärmeabfuhr.
- Verdrahtung: Bei Mehrgeräte-Anwendungen müssen alle angeschlossenen Steuerungen identische Netzspannungs- und Stromrückmeldesignale erhalten, um Synchronisationsfehler zu vermeiden.
- Signalabschirmung: Schließen Sie Kabelabschirmungen am vorgesehenen Gehäuse-Massepunkt an. Halten Sie analoge Signalkabel getrennt von Hochstrom-Wechselstrom-Ausgangsleitungen, um induzierte elektromagnetische Störungen zu vermeiden.
- Validierung: Überprüfen Sie vor der Inbetriebnahme, dass die Gleichstromversorgung im Bereich von 8-40 VDC liegt. Stellen Sie sicher, dass der Messfrequenzbereich (40-85 Hz) mit dem angeschlossenen Generatorsystem kompatibel ist.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
