Produktdetails

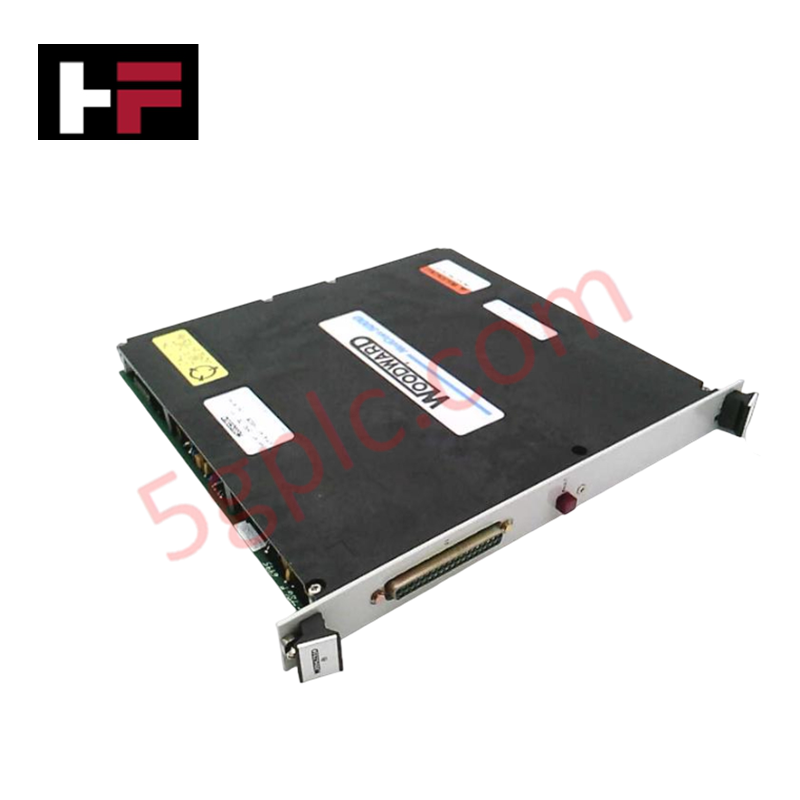

Konfiguriert für die Signalerfassung von Temperatursensoren in Steuerungsnetzwerken, bietet das Woodward 5463-887 (5463-887 Thermoeingangsmodul) die direkte physikalische Ausführung der Thermoelement-Signalaufbereitung, Kaltstellenkompensation (CJC) und digitale Umwandlung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5463-887 |
| Marke | Woodward |
| Herkunft | USA |
| Betriebstemperatur | -40 °C bis +70 °C |
| Stromverbrauch | Nicht angegeben |
| Funktion | Thermoelement-Eingang |
Rückmeldung des Aktuatorschleifenverhaltens und Profile der thermischen Wärmeableitung
Das 5463-887 Modul arbeitet mit Thermoelement-Sensoren zusammen, um thermische Variablen über den Seebeck-Effekt zu messen. Die integrierte Signalaufbereitungsschaltung verstärkt Millivolt-Signale und führt die Kaltstellenkompensation (CJC) durch, um genaue Temperaturwerte zu ermitteln. Um die Messstabilität in hochverdichteten industriellen Steuergehäusen zu gewährleisten, nutzt das Modulgehäuse Profile zur thermischen Wärmeableitung, die lokale thermische Drift verhindern, welche die Genauigkeit der CJC beeinträchtigen könnte. Das Modul erhält die Signalqualität und begrenzt Störeinflüsse, was für eine präzise Rückmeldung der Aktuatorschleife bei der thermischen Prozesssteuerung oder Turbinenreglerverwaltung erforderlich ist. Jeder Kanal verfügt über galvanische Trennung, um Gleichtaktstörungen zu minimieren und die Datenintegrität in elektrisch störungsreichen Umgebungen sicherzustellen.
Häufig gestellte Fragen
F: Ist die Kaltstellenkompensation (CJC) für alle unterstützten Thermoelementtypen automatisiert?
A: Ja, das Modul bietet eine automatisierte CJC, um den Temperaturunterschied an den Thermoelement-Anschlussklemmen zu berücksichtigen. Stellen Sie sicher, dass die Thermoelementdrähte direkt an die Modulanschlussklemmen angeschlossen sind, um eine genaue Referenztemperaturverfolgung zu gewährleisten.
F: Kann dieses Modul im laufenden Betrieb hot-swapped werden?
A: Nein. Das Entfernen oder Einsetzen des Moduls bei eingeschaltetem Systembus kann zu transienten Signalen oder Kommunikationsfehlern auf der Backplane führen. Schalten Sie den Steuerungsrack vor jeglicher physischer Modulwartung aus.
Feldinstallationsrichtlinien
- Montage: Installieren Sie das Modul im vorgesehenen Rack-Slot und achten Sie darauf, dass die Steckverbinderpins korrekt mit dem Backplane-Bus ausgerichtet sind. Befestigen Sie das Modul sicher am Rack-Chassis, um eine robuste thermische Verbindung und Erdung zu gewährleisten.
- Verkabelung: Verwenden Sie Thermoelement-Verlängerungsdraht, der zum Sensortyp passt (z. B. K, J, T). Vermeiden Sie das Verlöten von Drähten; falls notwendig, verwenden Sie Klemmenblöcke aus dem gleichen Material wie der Thermoelementdraht, um sekundäre Thermoelementverbindungen zu verhindern.
- Abschirmung: Schließen Sie die Kabelabschirmung am vorgesehenen Erdungspunkt im Schaltschrank an. Stellen Sie sicher, dass die Abschirmung keinen Kontakt zum Prozessgehäuse hat, um Erdschleifen zu vermeiden, die die Messung von Niederspannungssignalen stören könnten.
- Validierung: Überprüfen Sie nach der Installation die Eingangswerte anhand einer kalibrierten Temperaturreferenz. Kontrollieren Sie den Diagnosezustand über die Steuerungssystemsoftware, um sicherzustellen, dass das Modul einen gesunden Schleifenzustand meldet.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
