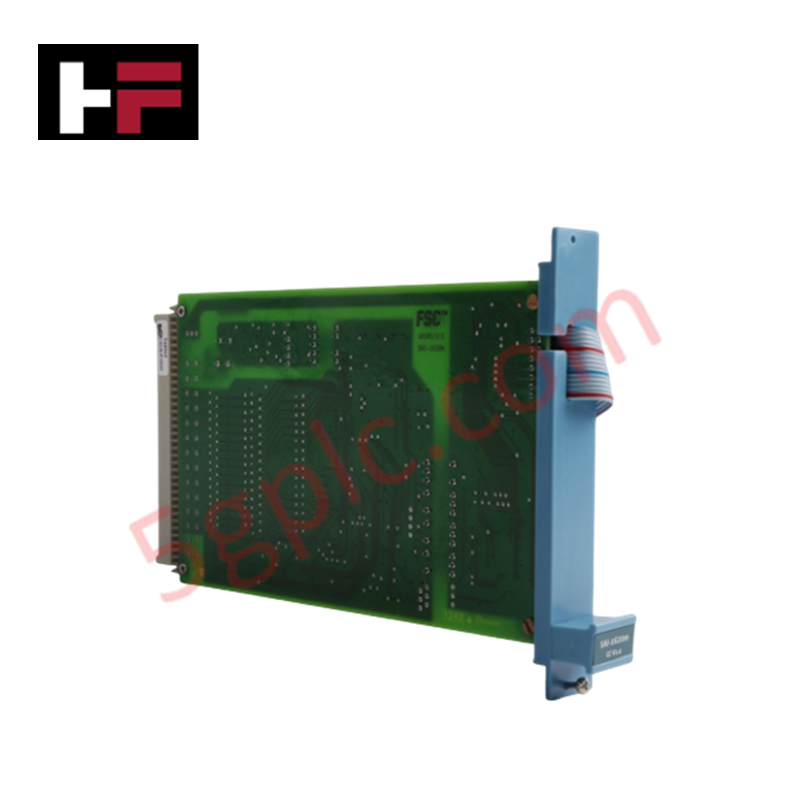

Honeywell SDI-1624 CC V1.1 Digitales Eingangsmodul

Das Honeywell SDI-1624 CC V1.1, auch als digitales Eingangsmodul SDI-1624 katalogisiert, dient als dedizierte Hardwarekomponente zur Überwachung binärer Zustände und Verarbeitung diskreter Feldsignale innerhalb der Honeywell-Plattformen Safety Manager und Fail Safe Controller (FSC). Das Gerät verarbeitet bis zu 16 diskrete Eingangskanäle bei einer nominalen Betriebsspannung von 24 VDC und digitalisiert Zustände physischer Kontakte, Näherungsschalter und Feldabschaltkontakte. Das Modul verarbeitet eingehende diskrete Signale mit aktiver elektrischer Isolation, um die Integrität der Sicherheitsschleifen zu gewährleisten und zu verhindern, dass Spannungstransienten auf der Feldseite die Ausführung der Logik des Zentralprozessors beeinträchtigen.

Hardware-Spezifikationen

4-20-mA-HART-Schleifenprotokoll und kanalweise Isolation

Das SDI-1624 CC V1.1 verfügt über hochdichte Optokoppler-Isolationsschaltungen, die zur Entkopplung diskreter Kontaktkreise auf der Feldseite von der internen Backplane-Logik des Systems dienen. Obwohl primäre analoge Messumformer das 4-20-mA-HART-Schleifenprotokoll in benachbarten Schaltschrankkanälen verwenden, verfügt das SDI-1624 über dedizierte galvanische Isolationsbarrieren zwischen den Kanälen sowie zwischen Kanal und Bus. Diese Schutzfilterung verhindert, dass induktive Rückspannungen, Schalttransienten und Verschiebungen des Erdpotenzials auf Feldkontaktleitungen die Verarbeitung digitaler Logik stören oder Rauschen in benachbarte analoge Signalpfade einführen.

Häufig gestellte Fragen

F: Kann das SDI-1624 CC V1.1-Modul in einem aktiven Safety-Manager-Chassis im laufenden Betrieb ausgetauscht werden?

A: Der Austausch im laufenden Betrieb wird an aktiven Backplanes unterstützt, sofern das redundante Controller-Chassis betriebsbereit bleibt und die Ausziehhebel des Moduls gerade nach außen gelöst werden, um Schäden an den Kontaktstiften zu vermeiden.

F: Wie erkennt das Modul Leitungsfehler in Feldkontaktkreisen?

A: Die Eingangsschaltung überwacht die Stromschwellen an angeschlossenen potenzialfreien Kontakten oder Schaltern, um normale offene/geschlossene Zustände, Unterbrechungen der Feldleitungen und Kurzschlusszustände zu unterscheiden.

Richtlinien für die Feldinstallation

1. Richten Sie die Kartenkanten der 4-HP-, 3U-Karte an den Führungsschienen des Subracks aus und schieben Sie das Modul fest in die Backplane-Steckverbinder-Schnittstelle.
2. Ziehen Sie die unverlierbaren Schrauben oben und unten an der Frontplatte fest, um die Baugruppe zu verriegeln und eine zuverlässige Funktionserdung sicherzustellen.
3. Führen Sie die diskrete 24-VDC-Eingangsverdrahtung der Feldseite durch dafür vorgesehene Schaltschrankkanäle, die von Hochspannungs-Wechselstromkreisen und Frequenzumrichtern getrennt sind.
4. Stellen Sie sicher, dass alle Feldkontaktkreise vor dem Einschalten der 24-VDC-Eingangsstromschiene ordnungsgemäß an die entsprechenden Feldanschlussbaugruppen angeschlossen sind.
